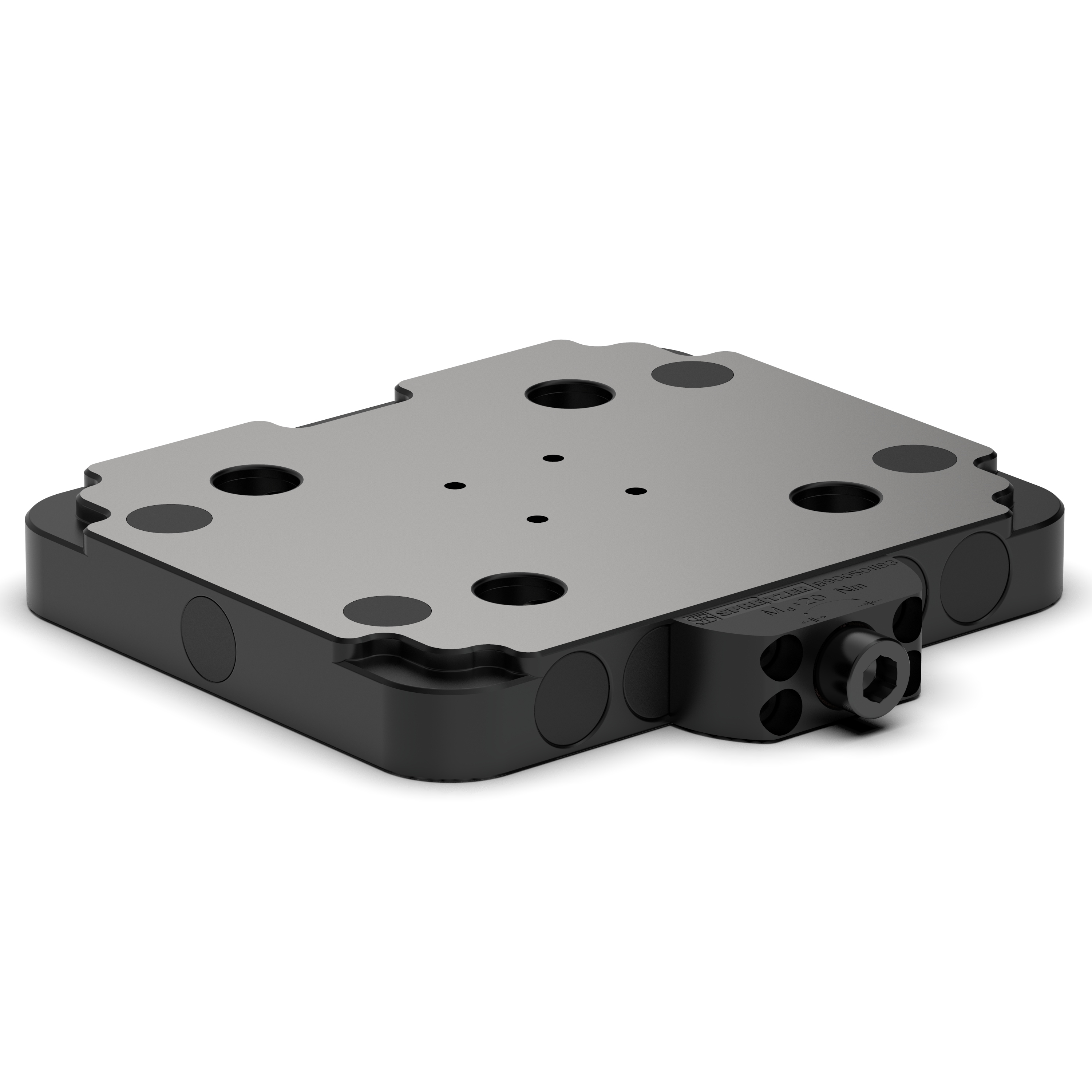

4-fach Spanneinheiten ZPS

Spreitzer
4-fach Spanneinheit ZPS 52
Maße 4-fach Spanneinheit ZPS

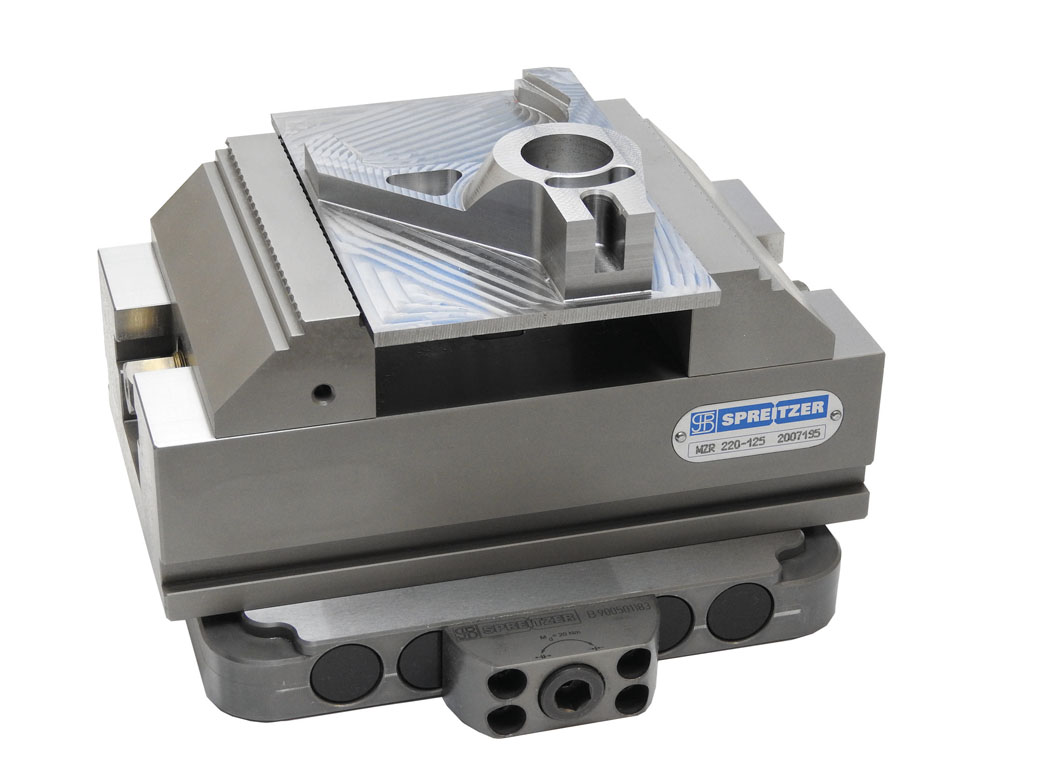

Mechanischer Zentrischspanner MZR 220-125 auf 4-fach Spanneinheit ZPS

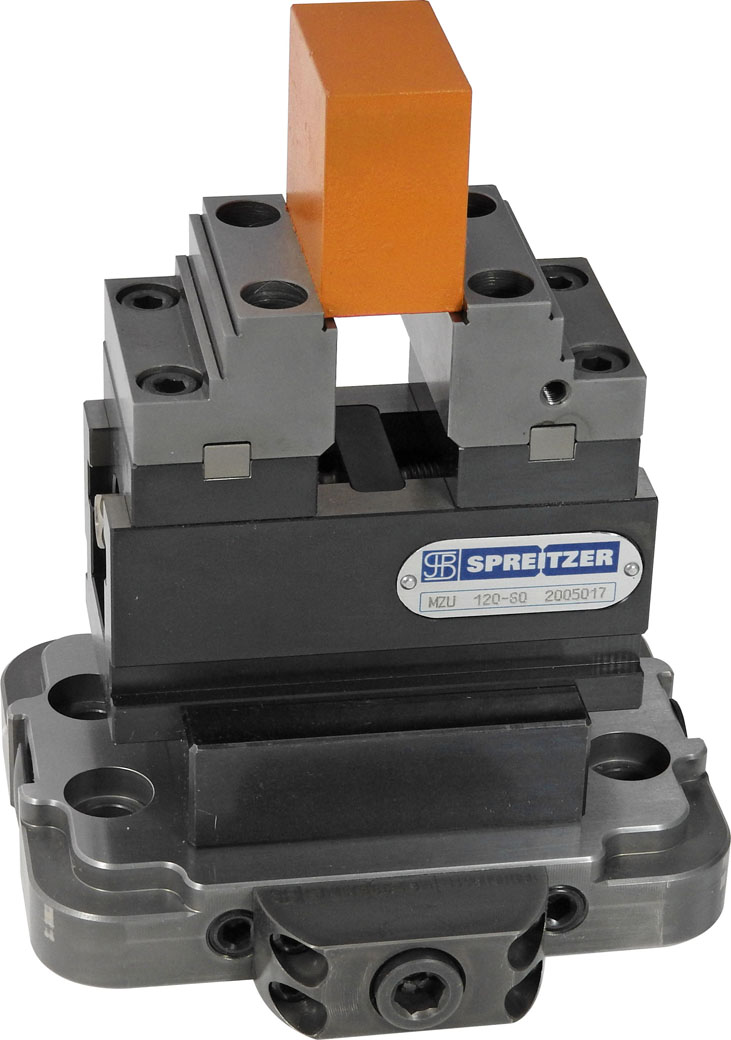

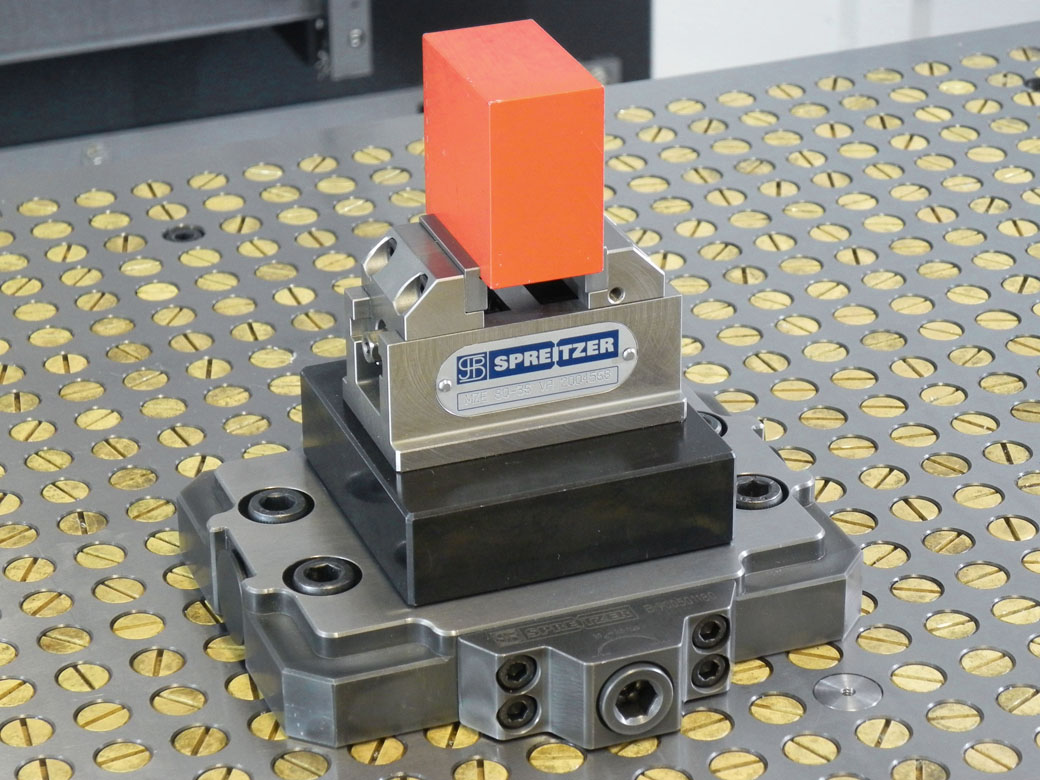

Mechanischer Zentrischspanner MZU 120-60 auf Wechselpalette WP

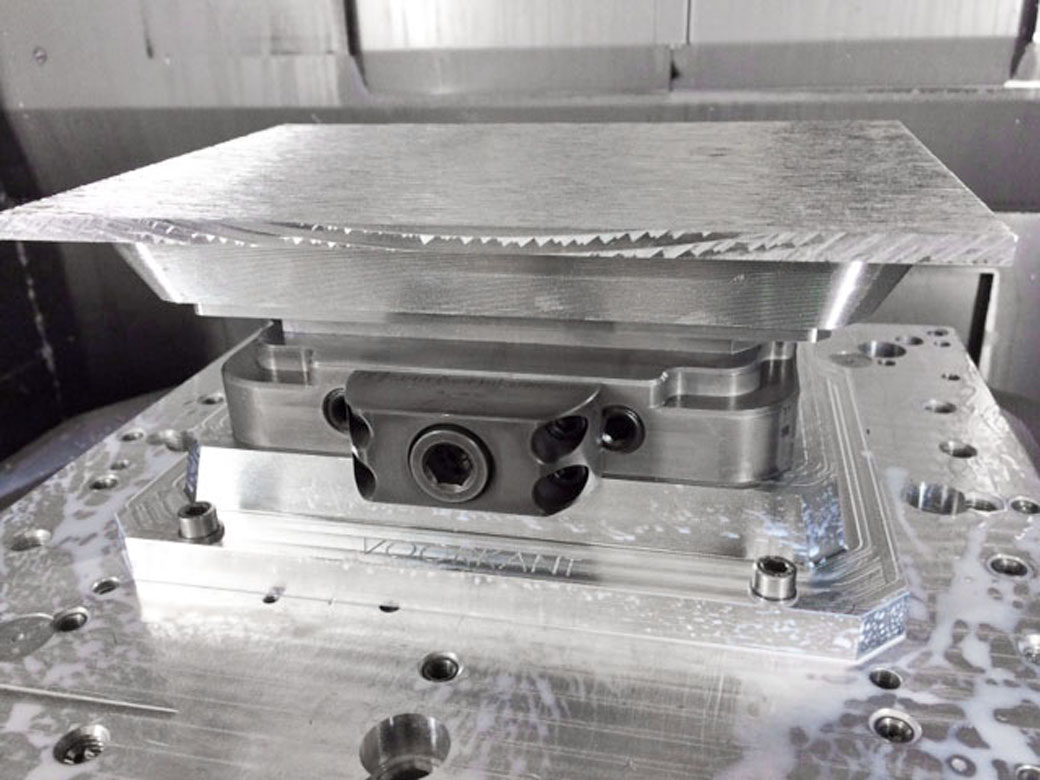

Anwendungsbeispiel 4-fach Spanneinheit ZPS

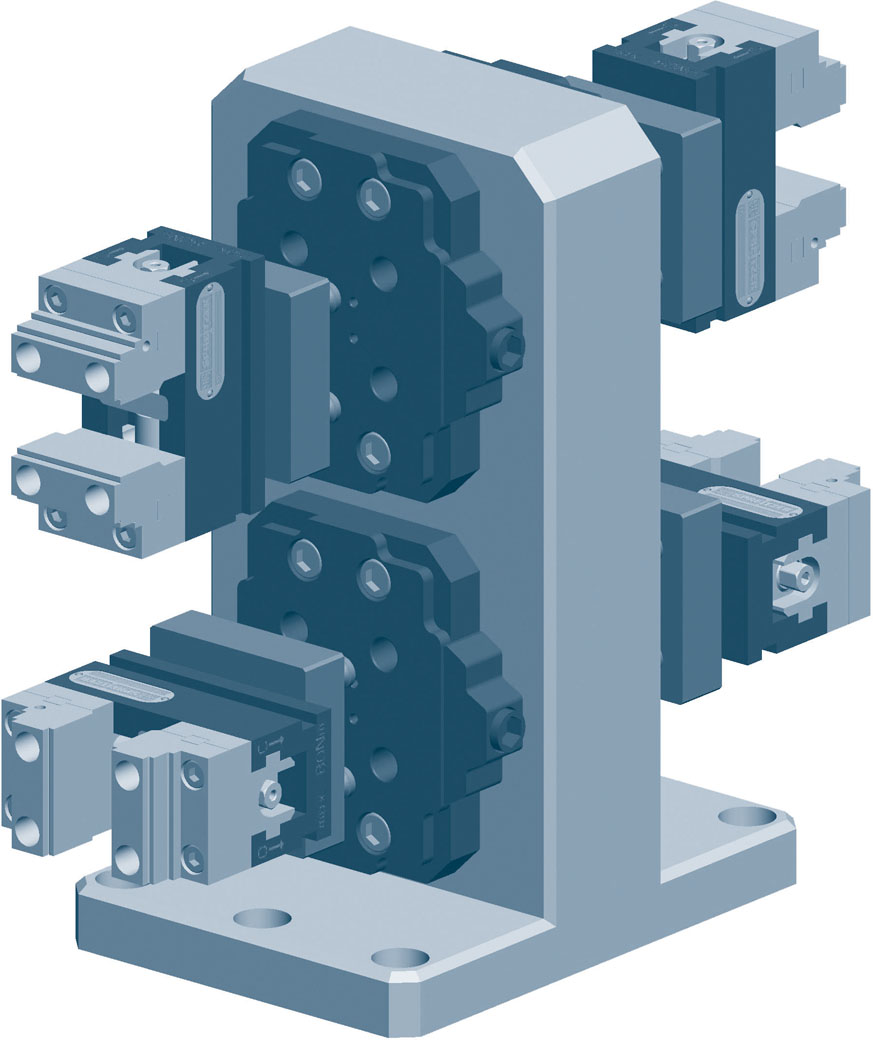

Aufbaubeispiel 4-fach Spanneinheiten ZPS
Mechanischer Zentrischspanner MZU 120-60 auf Wechselpalette WP

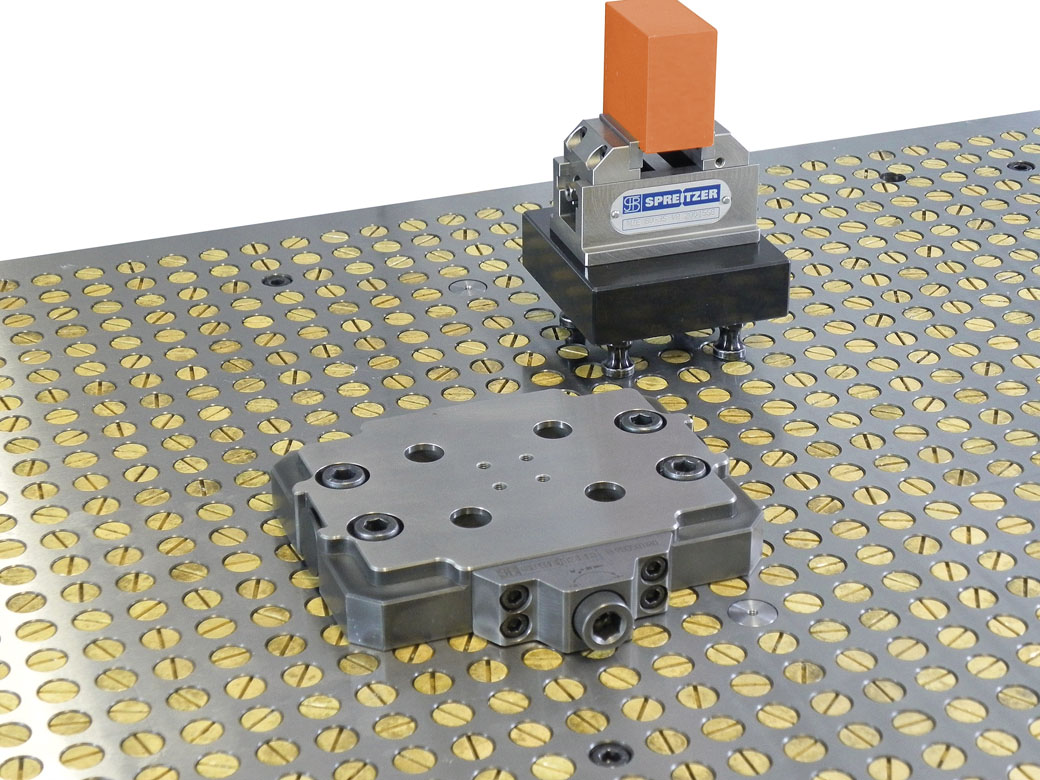

Aufbaubeispiel 4-fach Spanneinheit ZPS

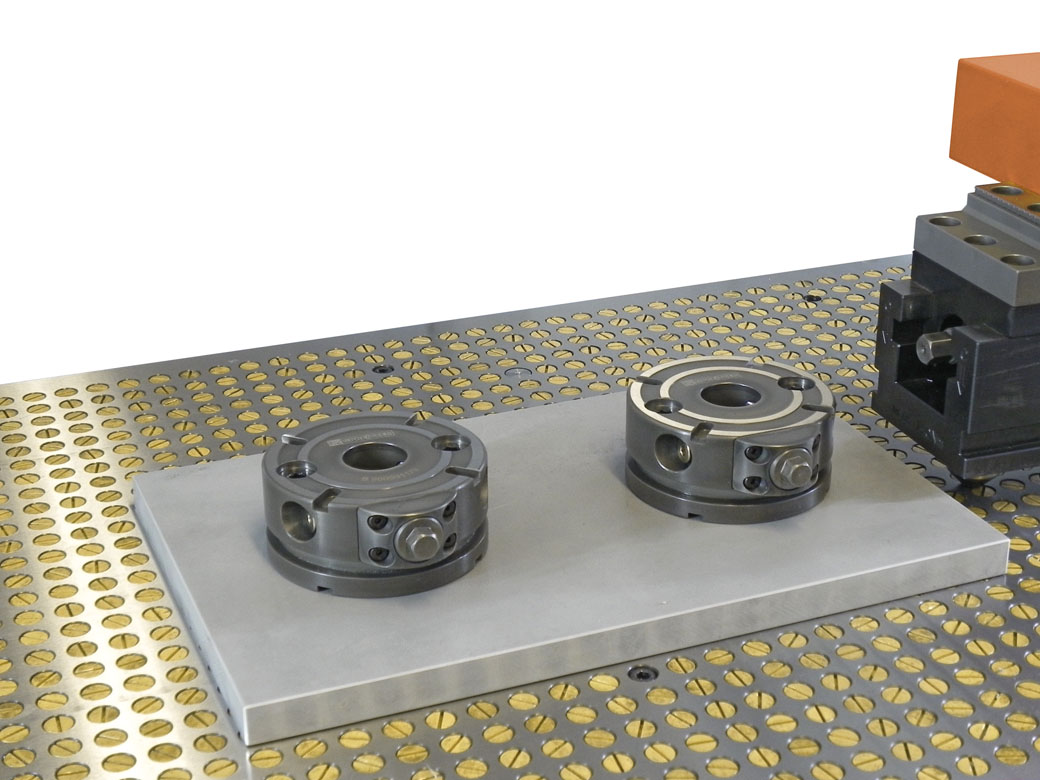

Spanneinheiten ZPS mit Indexierung
4-fach Spanneinheit ZPS 52 Vorderansicht

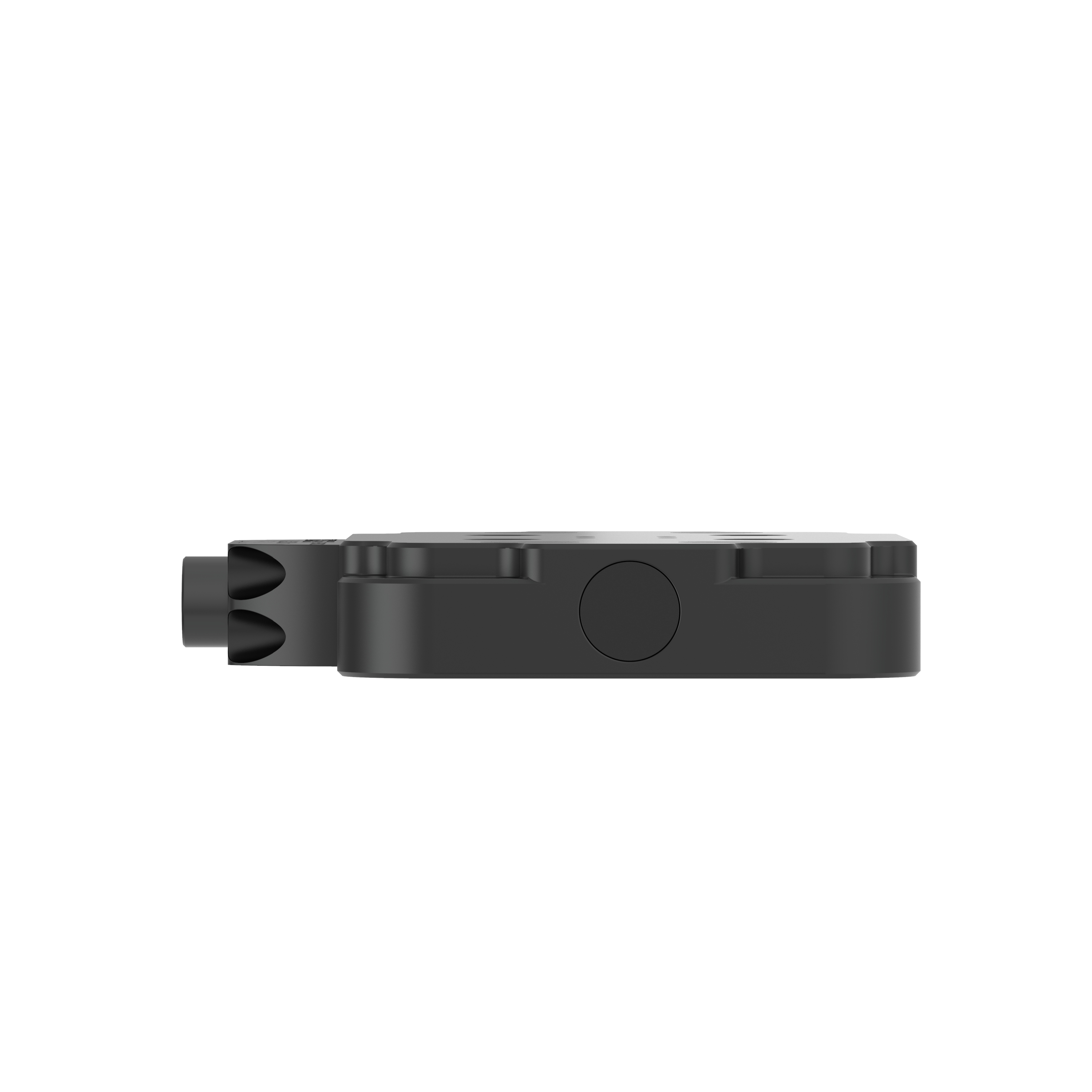

4-fach Spanneinheit ZPS 52 von rechts

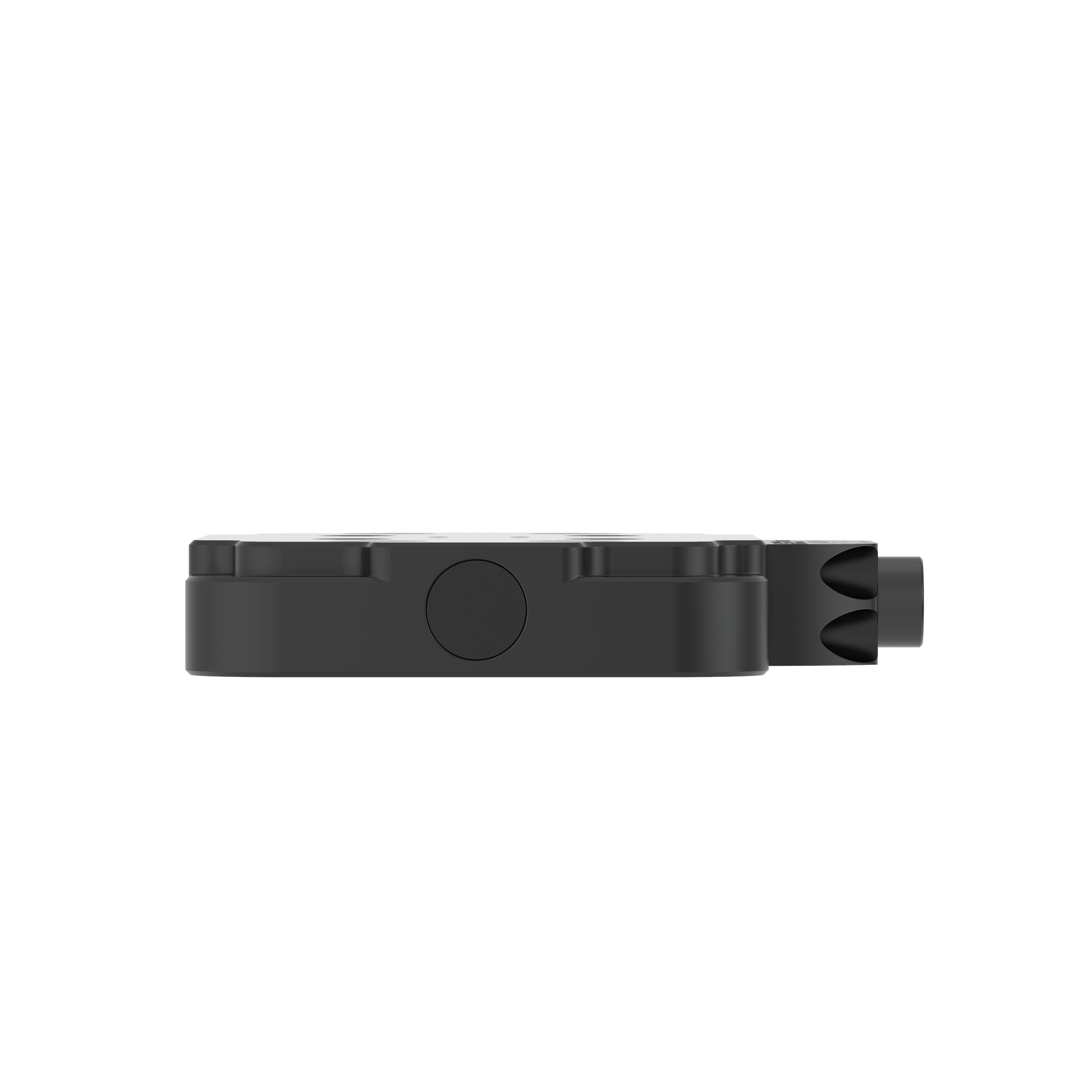

4-fach Spanneinheit ZPS 52 von links

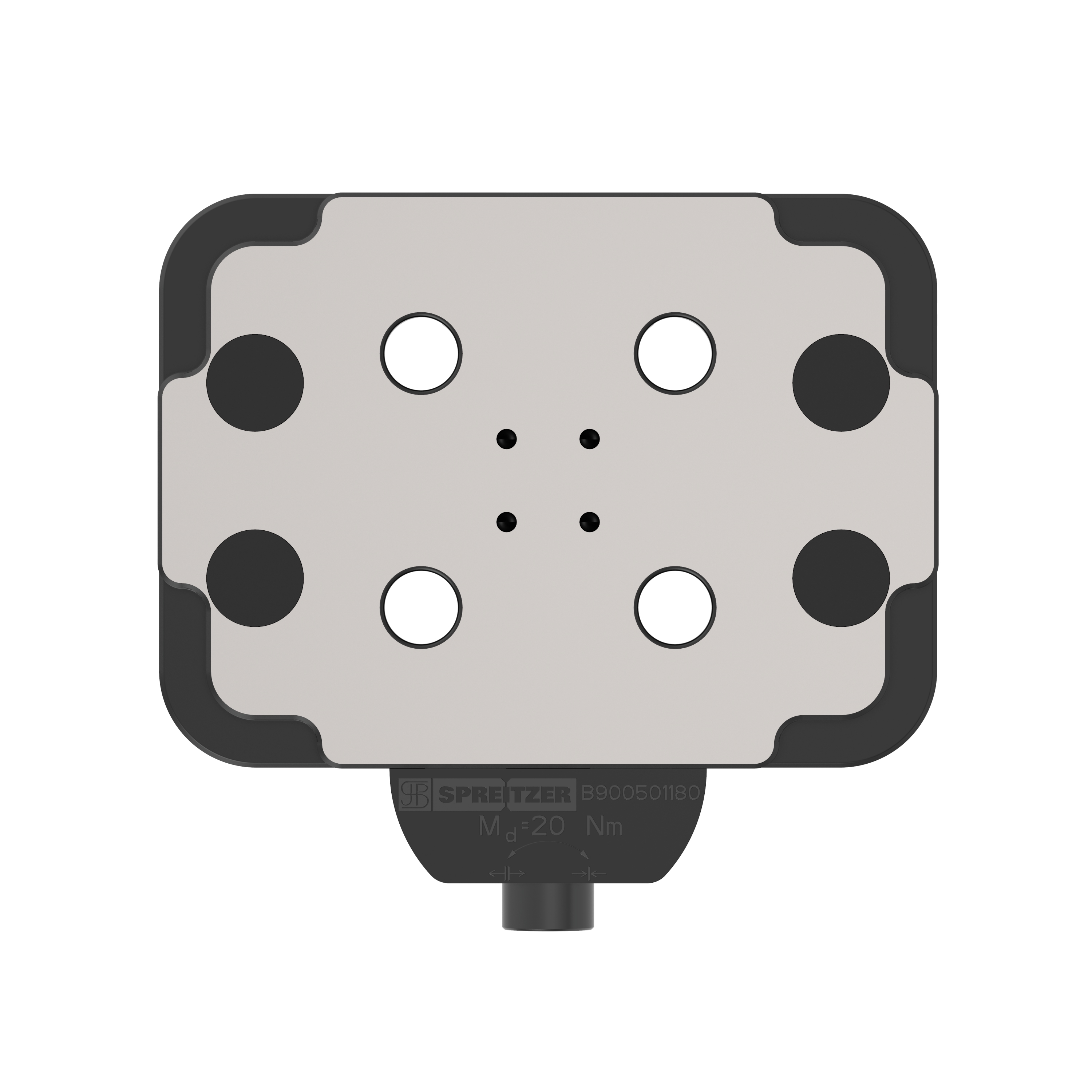

4-fach Spanneinheit ZPS 52 von oben

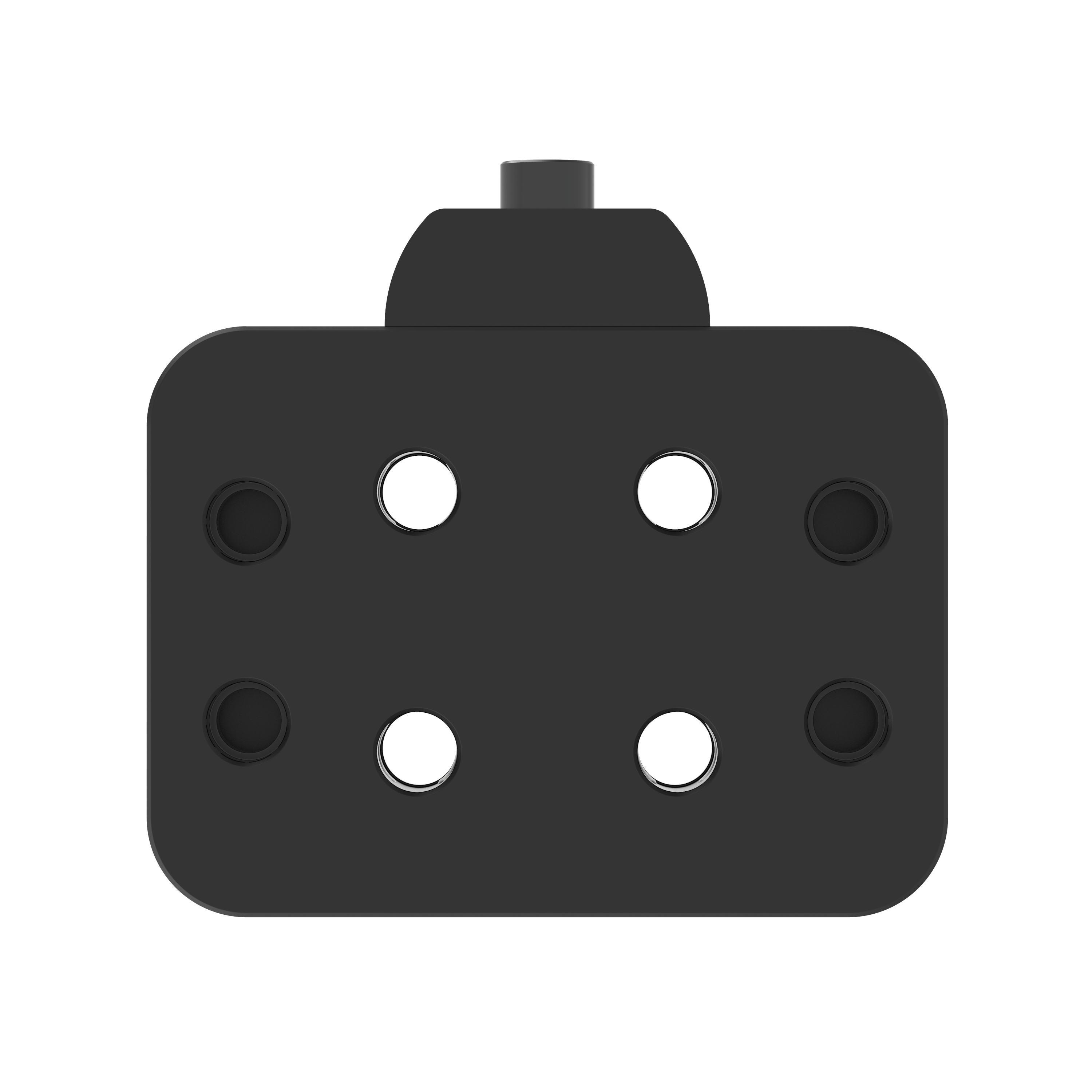

4-fach Spanneinheit ZPS 52 von unten
4-fach Spanneinheiten ZPS

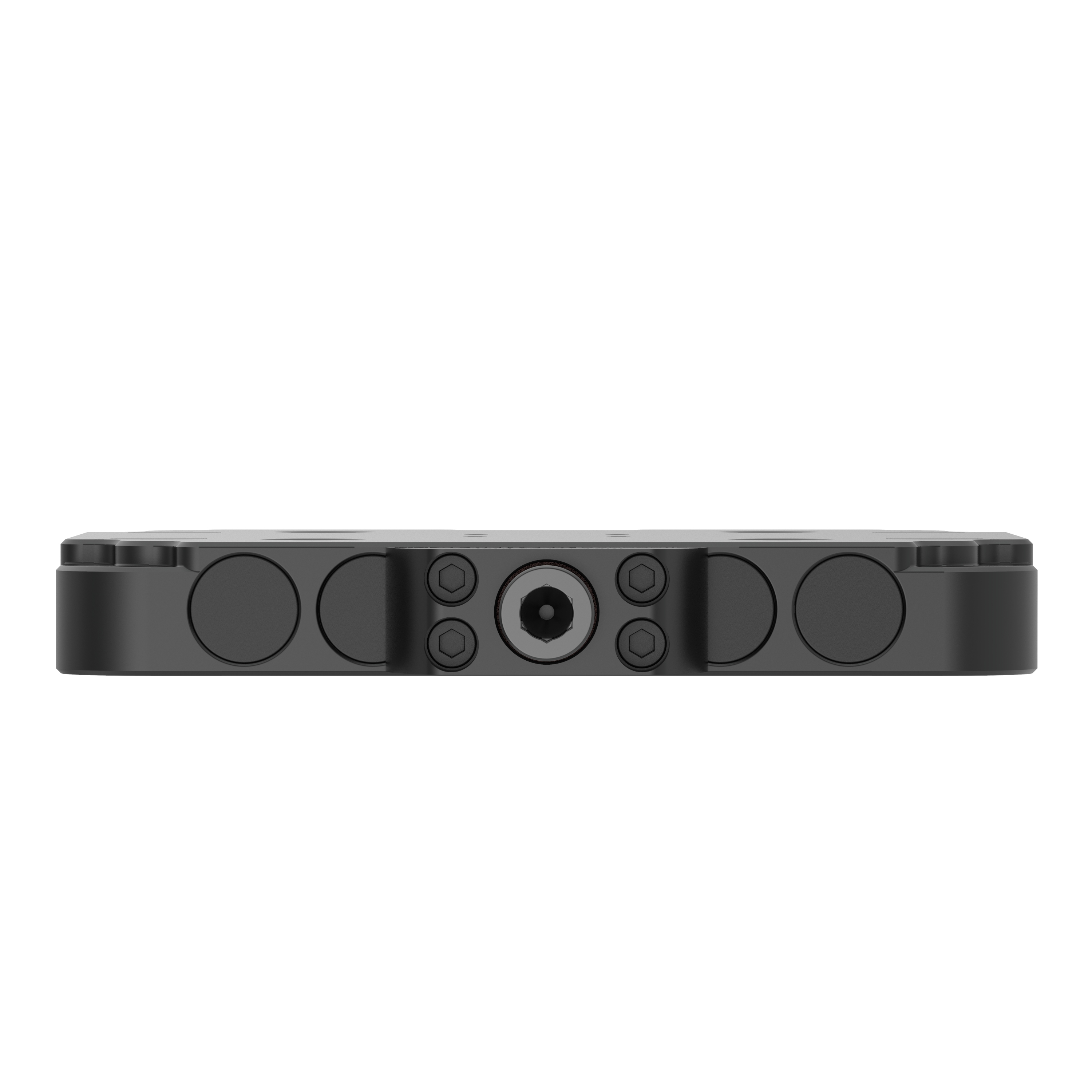

4-fach Spanneinheit ZPS 96 Vorderansicht

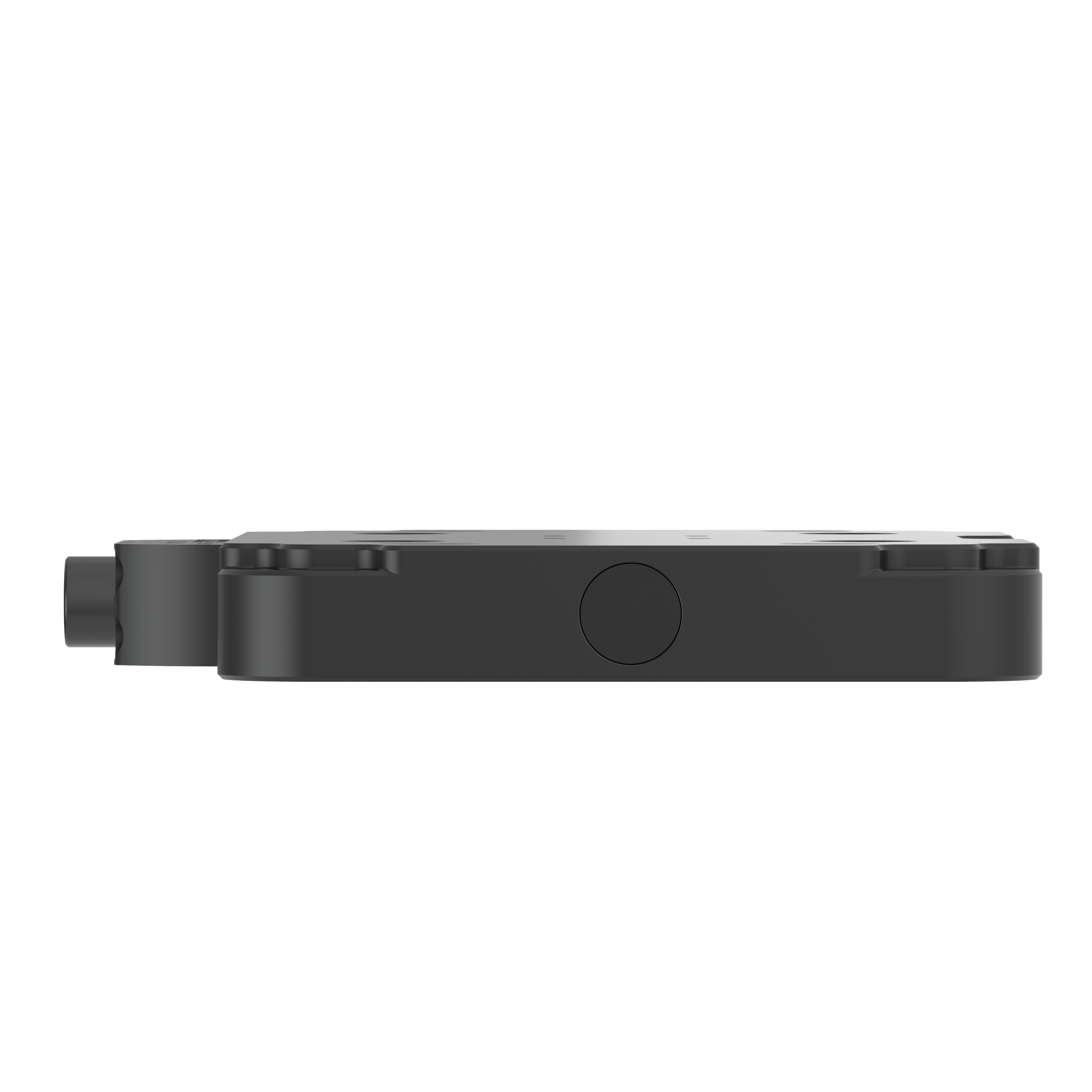

4-fach Spanneinheit ZPS 96 von rechts

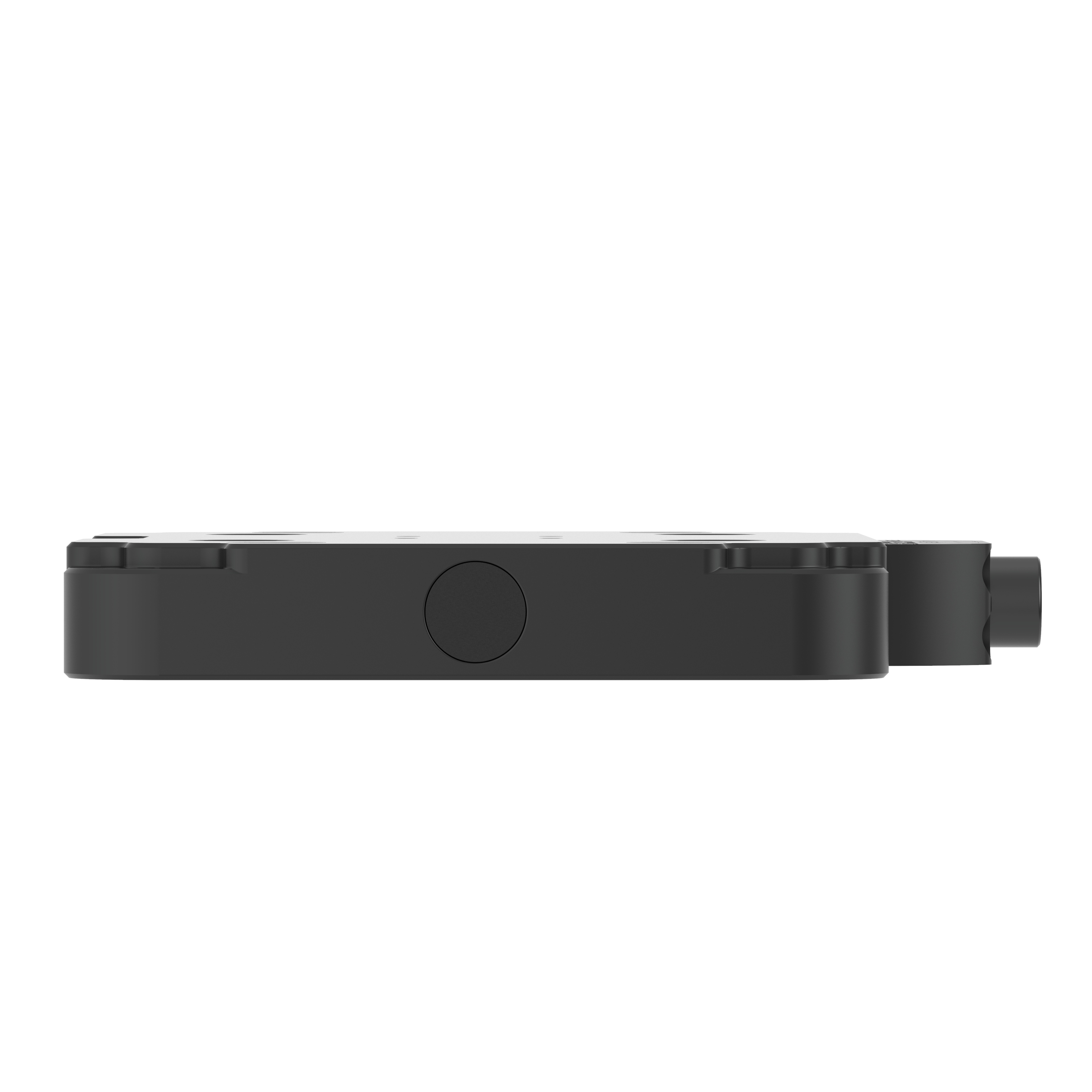

4-fach Spanneinheit ZPS 96 von links
4-fach Spanneinheit ZPS 96 von oben

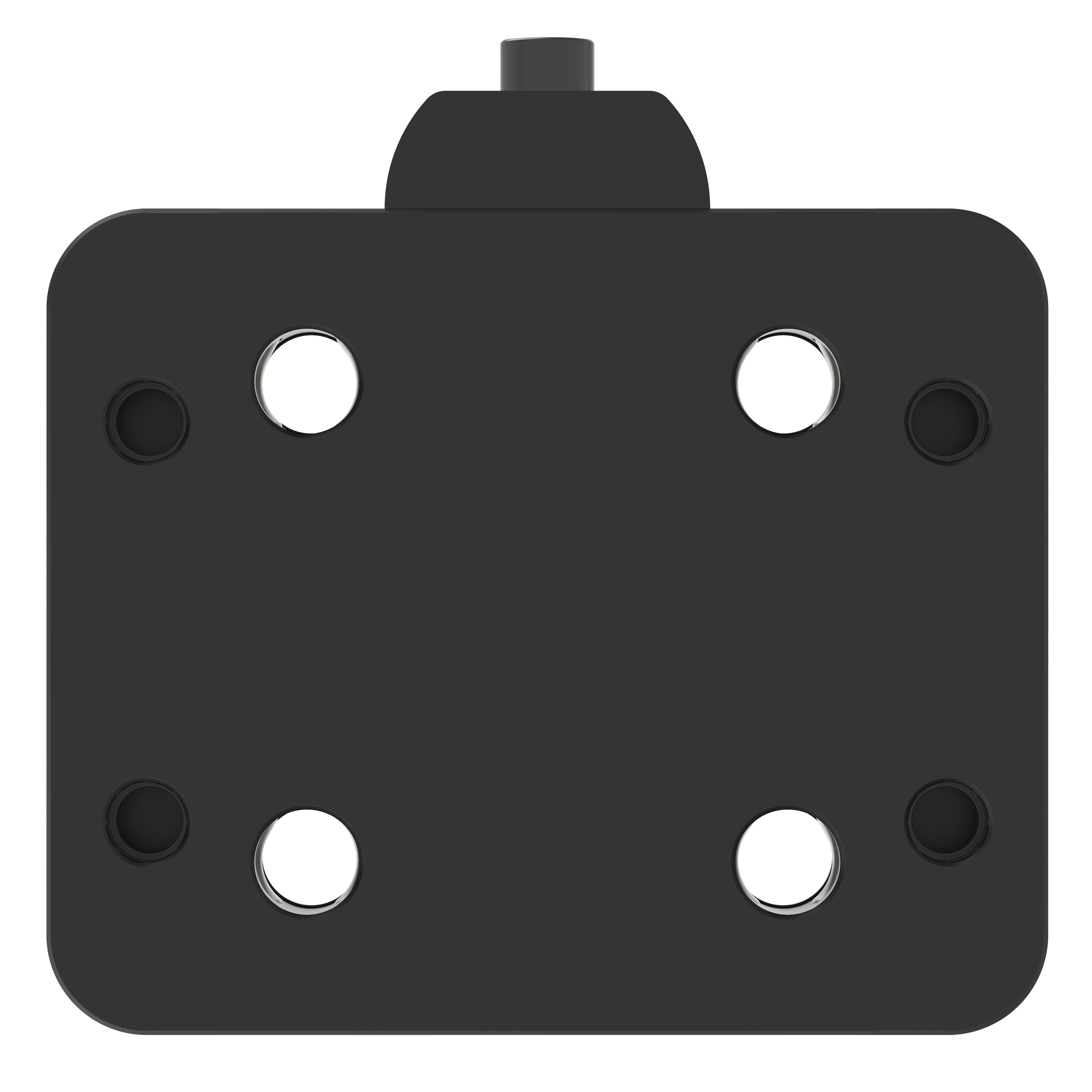

4-fach Spanneinheit ZPS 96 von unten

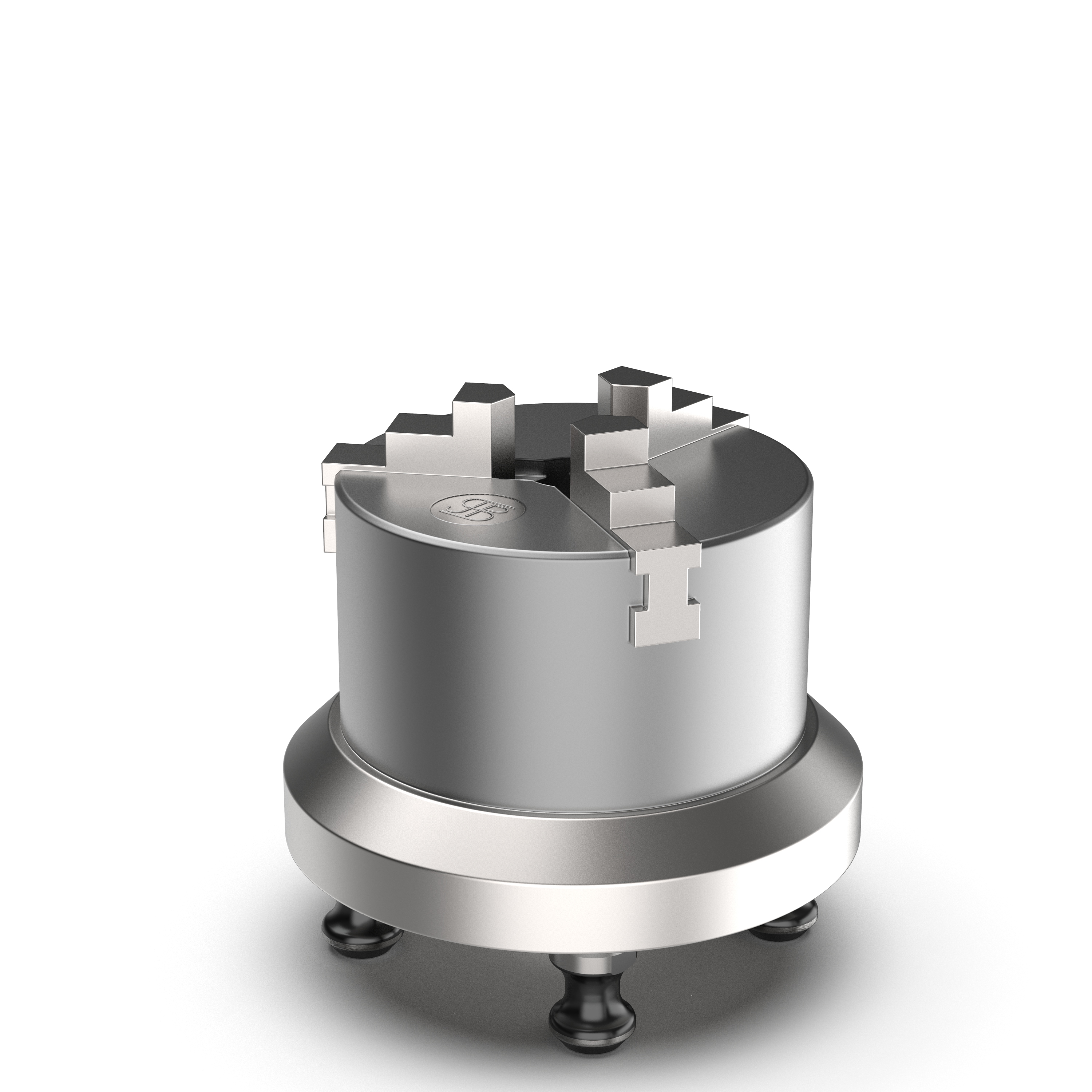

4-fach Spanneinheit ZPS 52 mit Spannfutter DBF-80

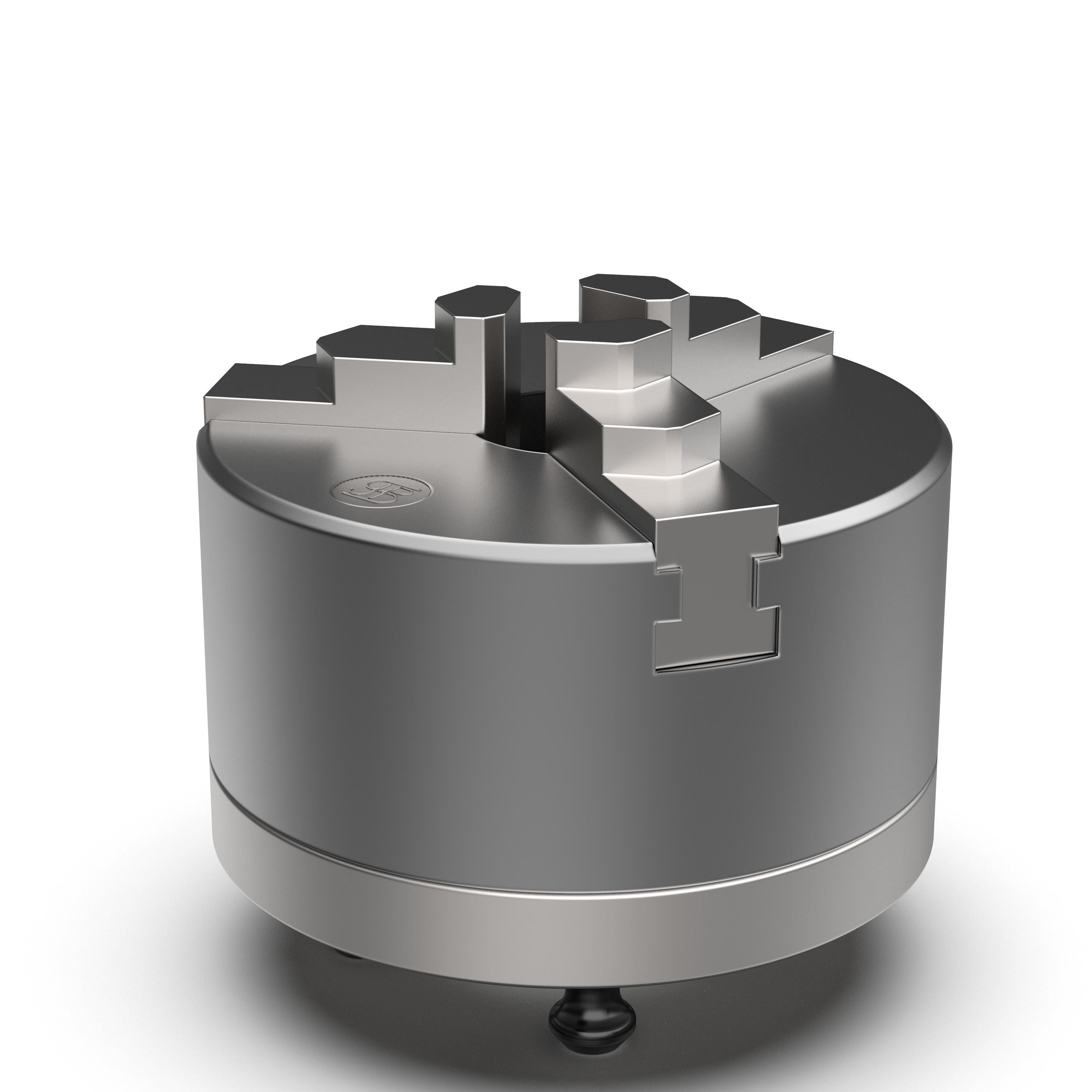

4-fach Spanneinheit ZPS 52 mit Spannfutter DBF-125

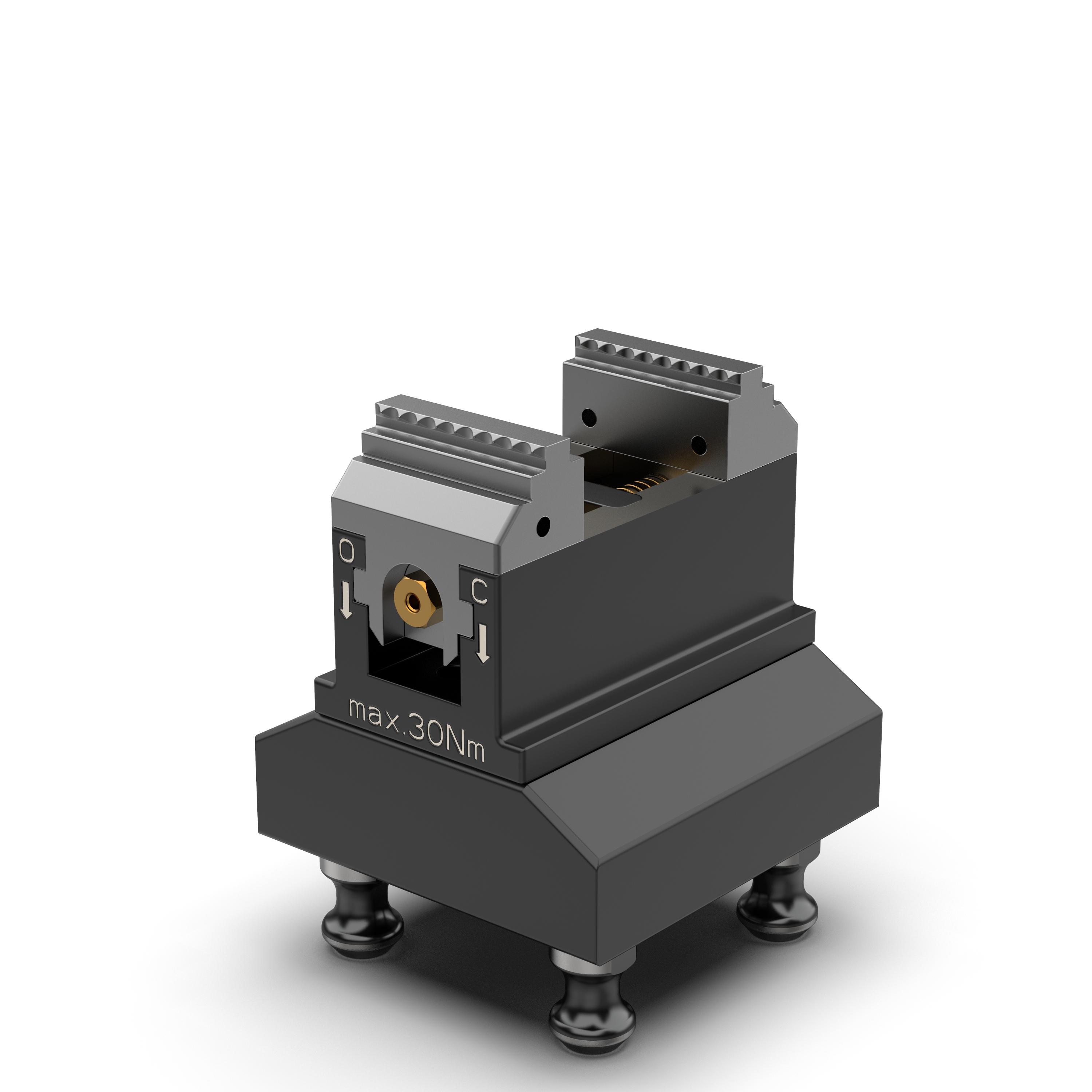

4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZR 80-36

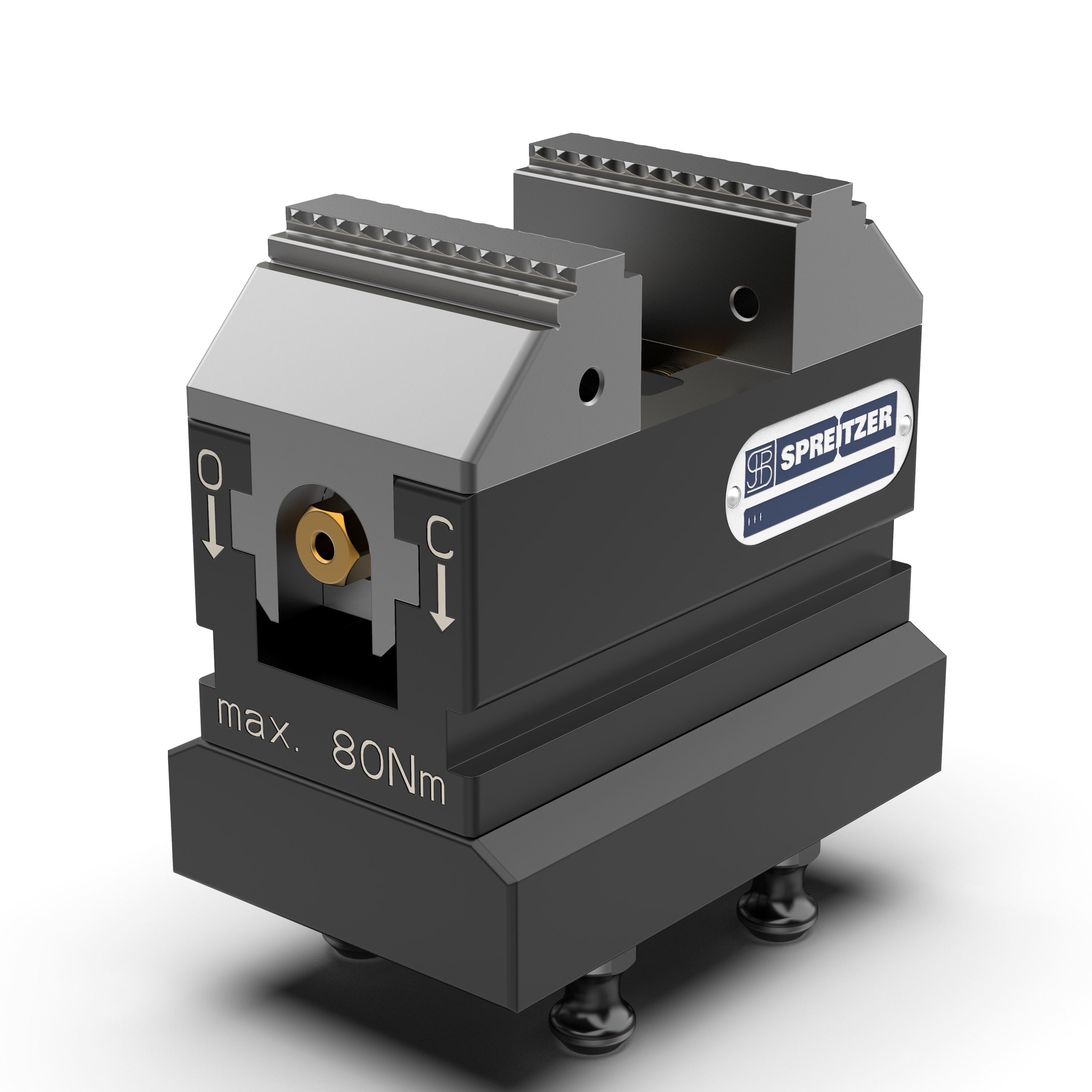

4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZR 120-60

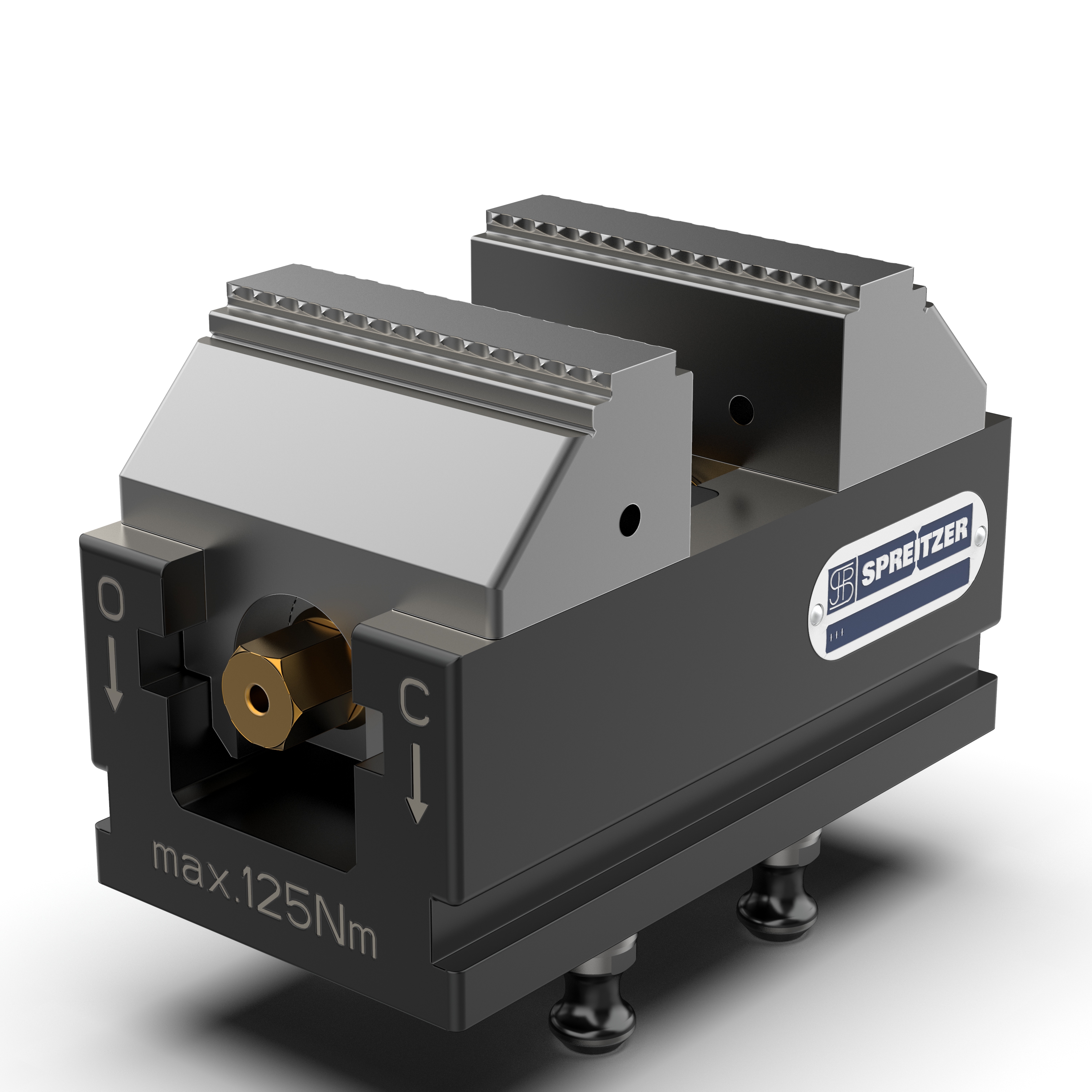

4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZR 150-80

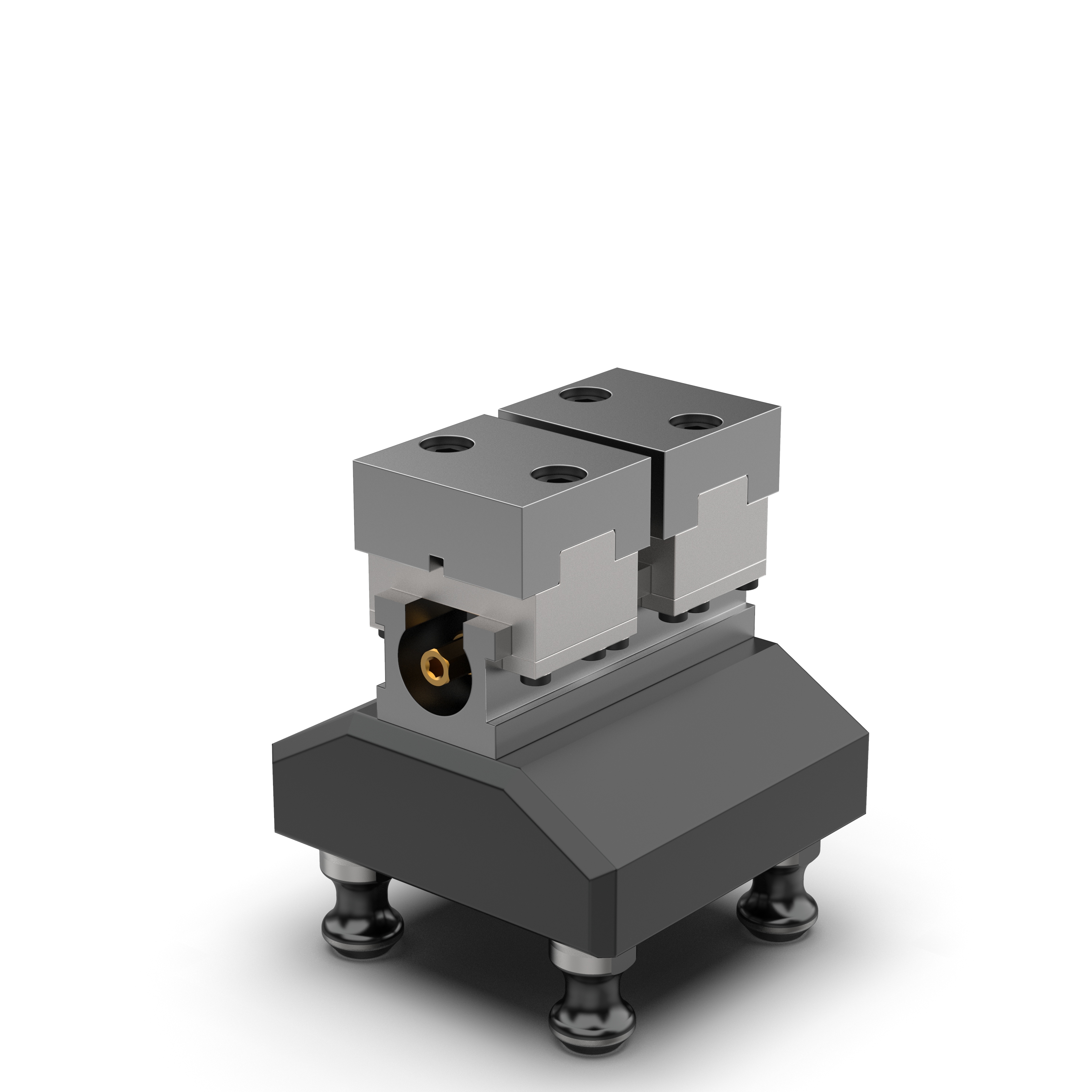

4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZS 70-36-A

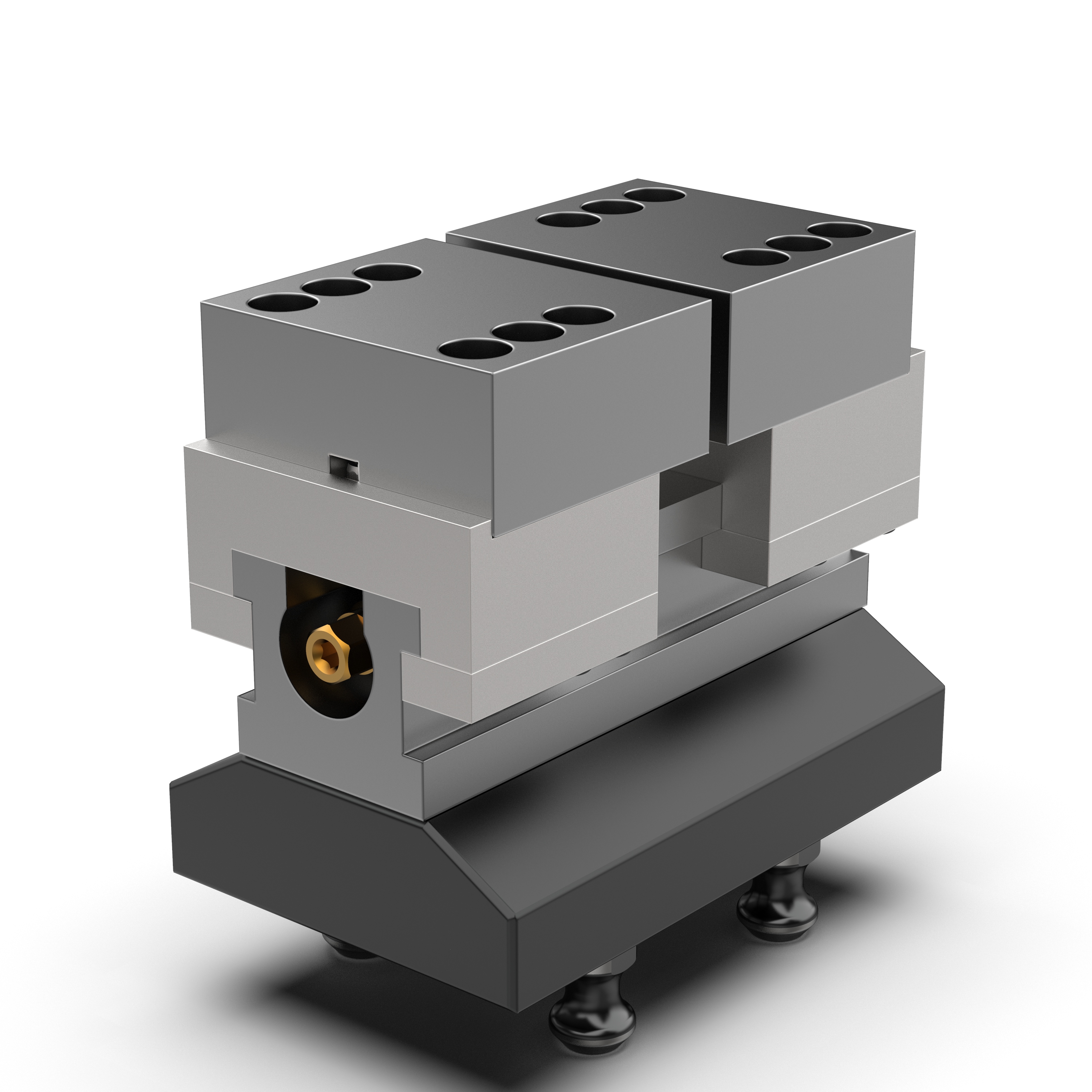

4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZS 120-60-A

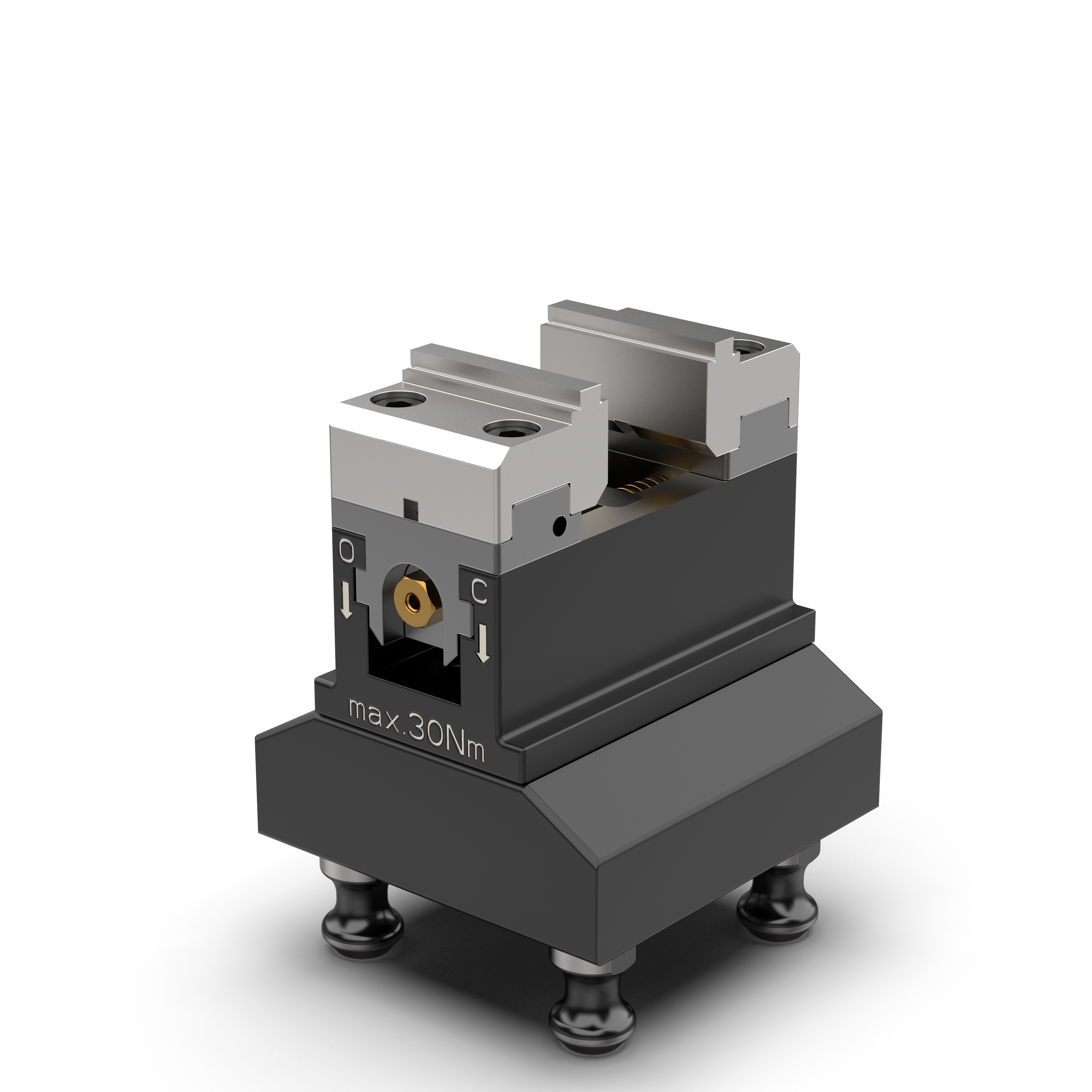

4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZU 80-36

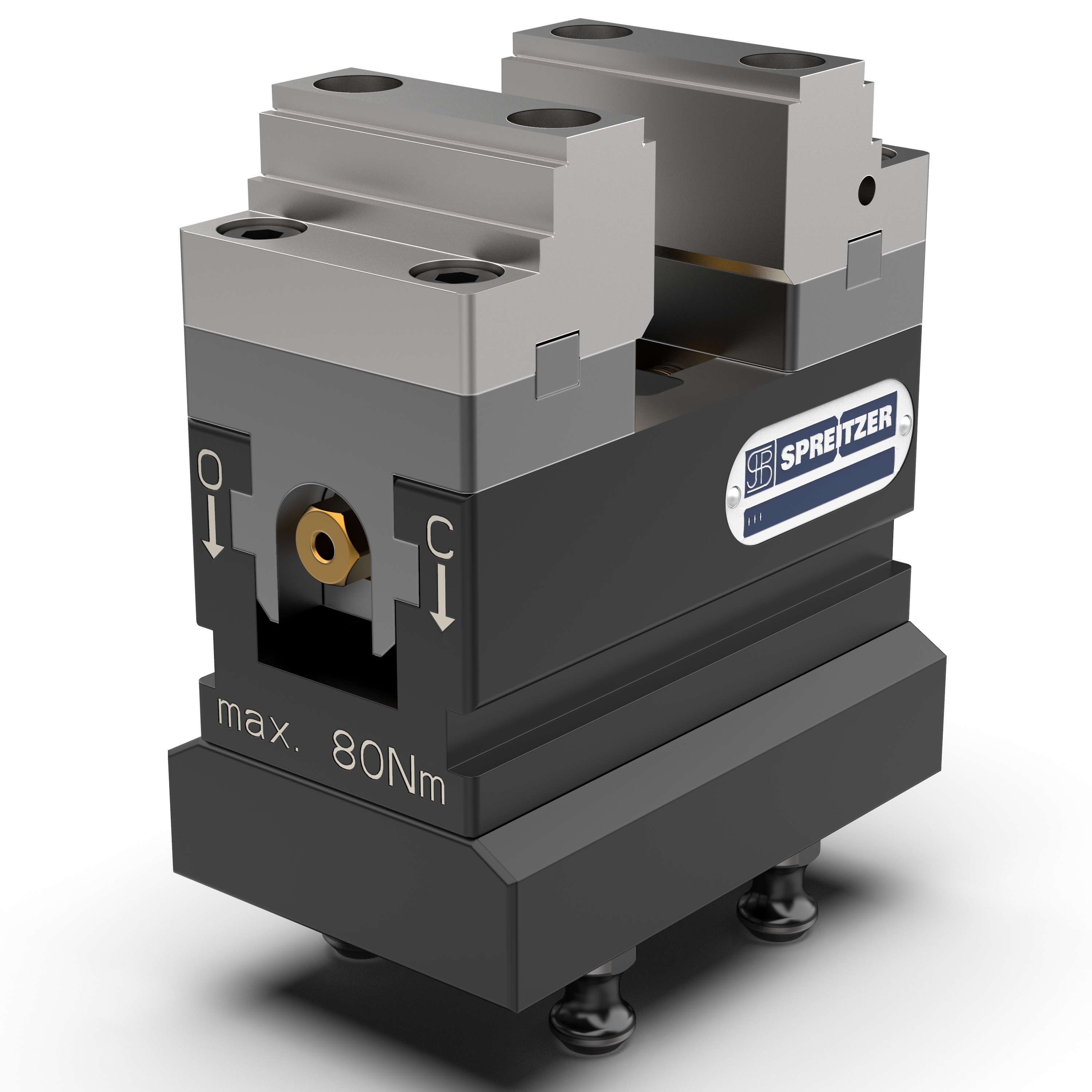

4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZU 120-60

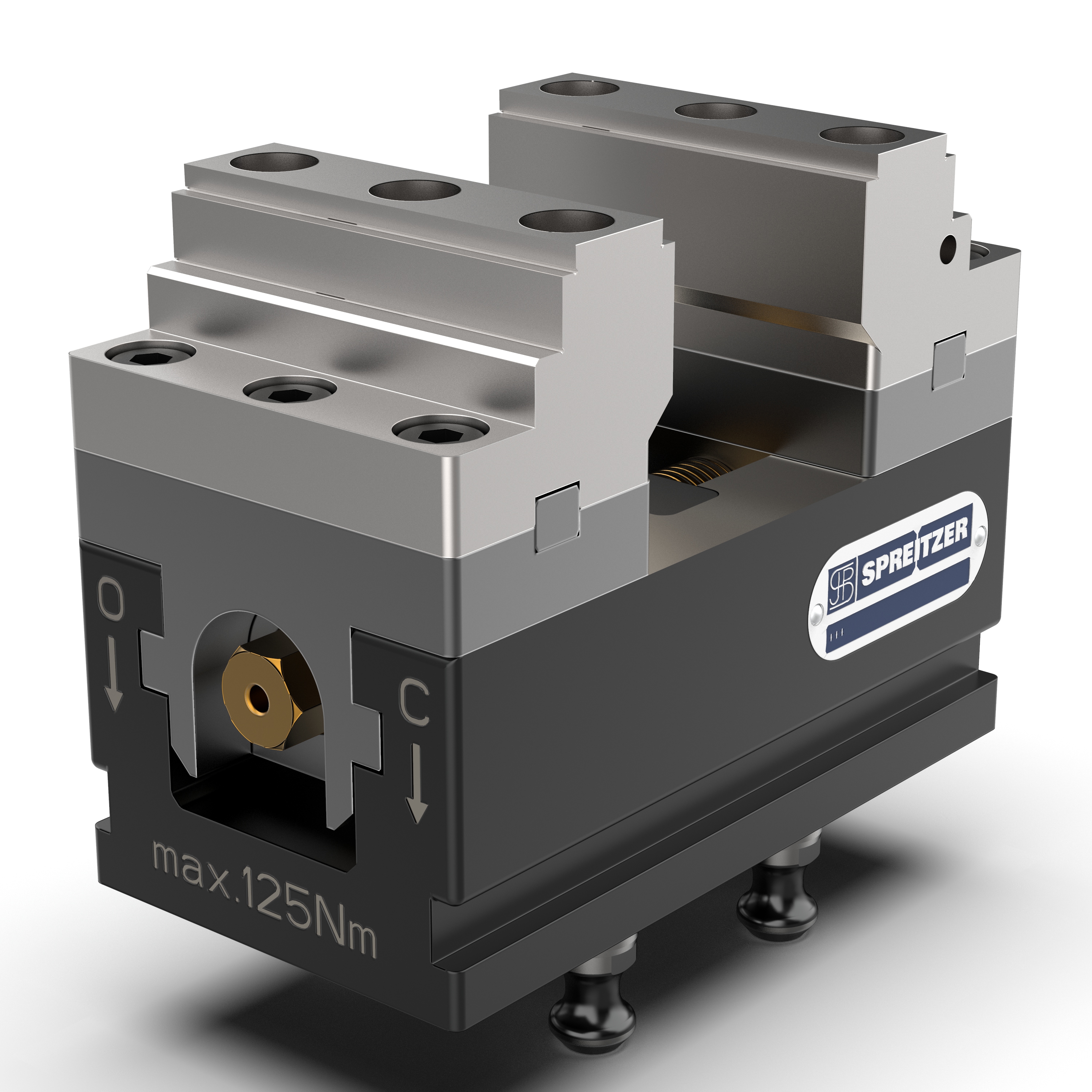

4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZU 150-50

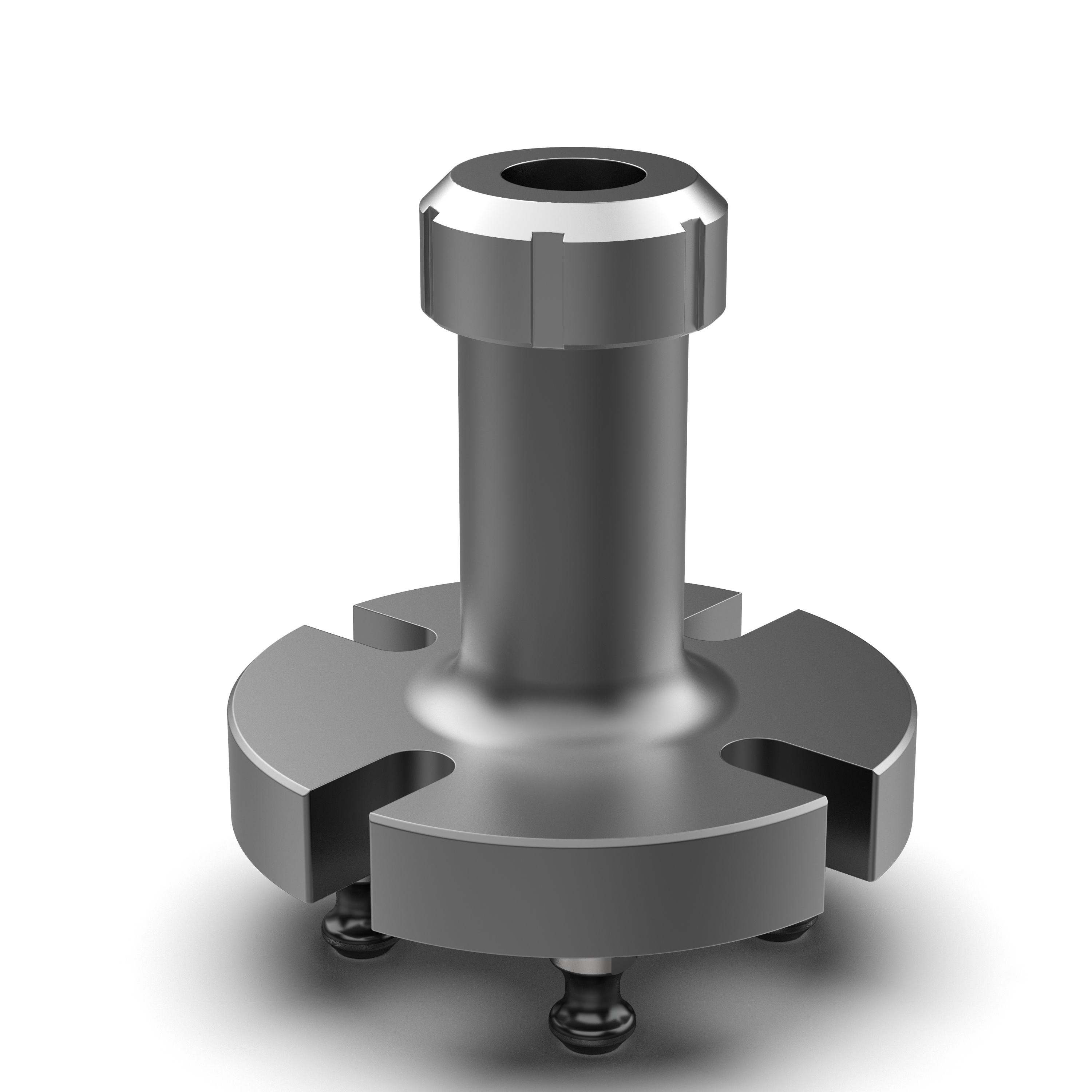

4-fach Spanneinheit mit Spannzangenfutter ER 32-5X

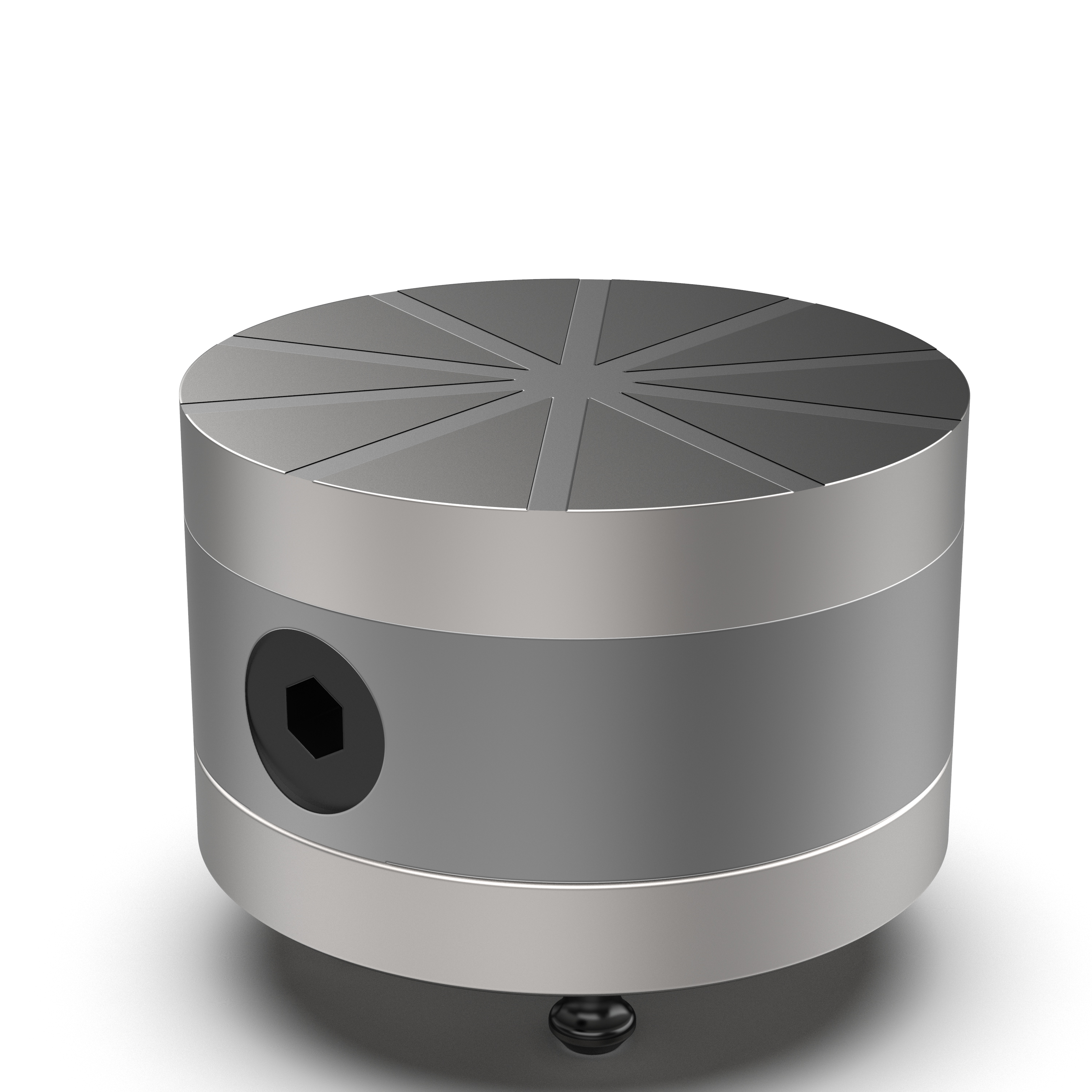

4-fach Spanneinheit ZPS 52 mit Magnetspannplatte SPPM

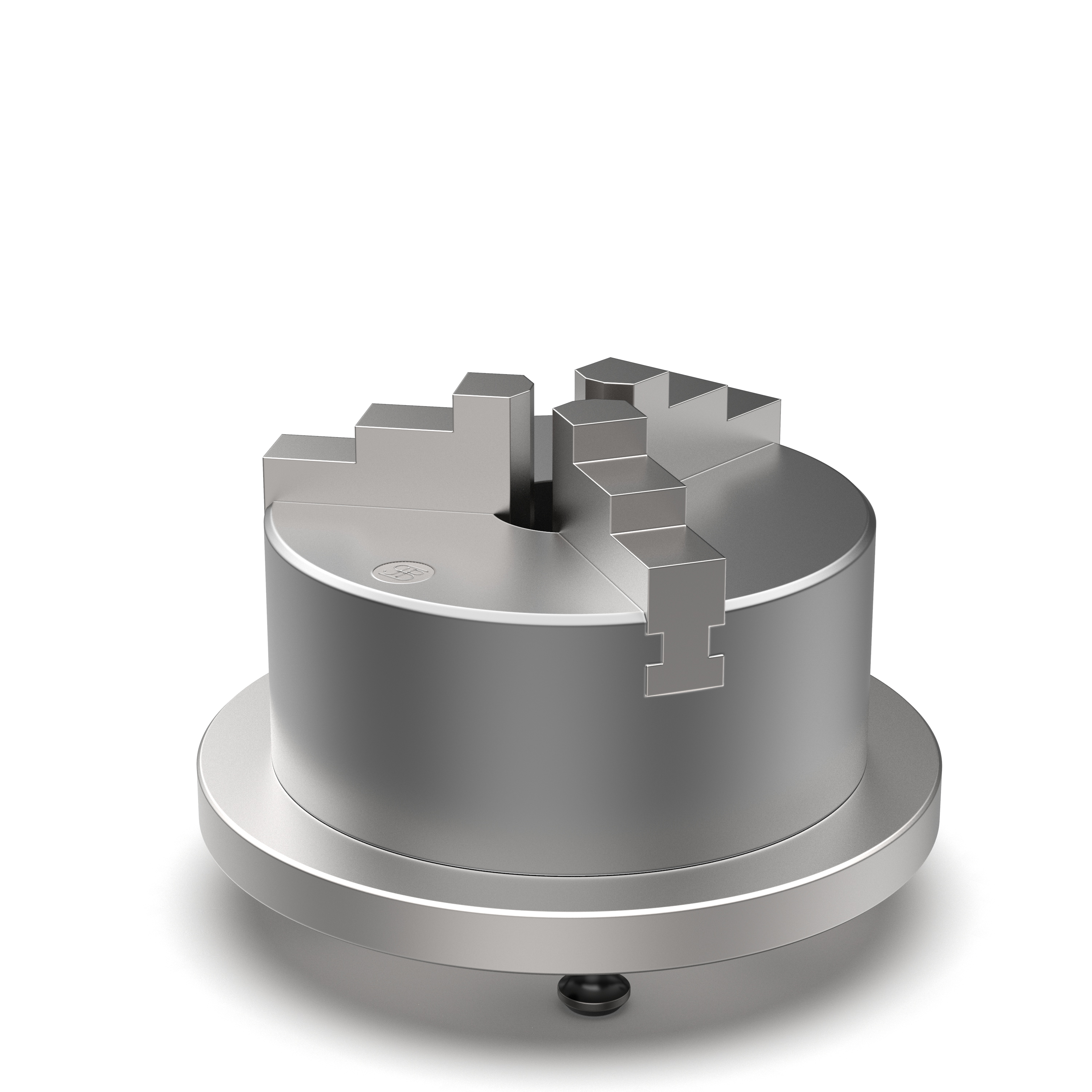

4-fach Spanneinheit ZPS 96 mit Spannfutter DBF 160

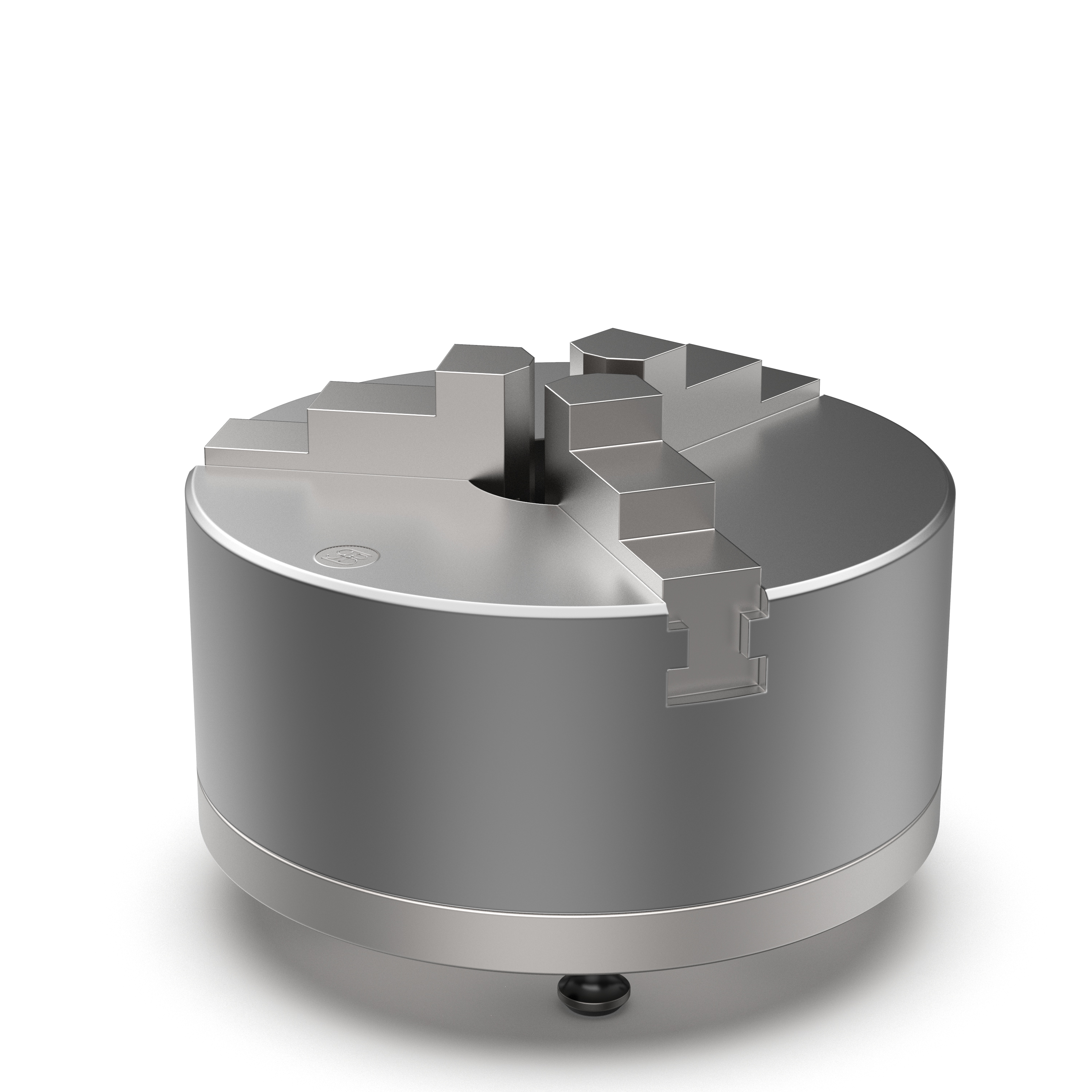

4-fach Spanneinheit ZPS 96 mit Spannfutter DBF-200

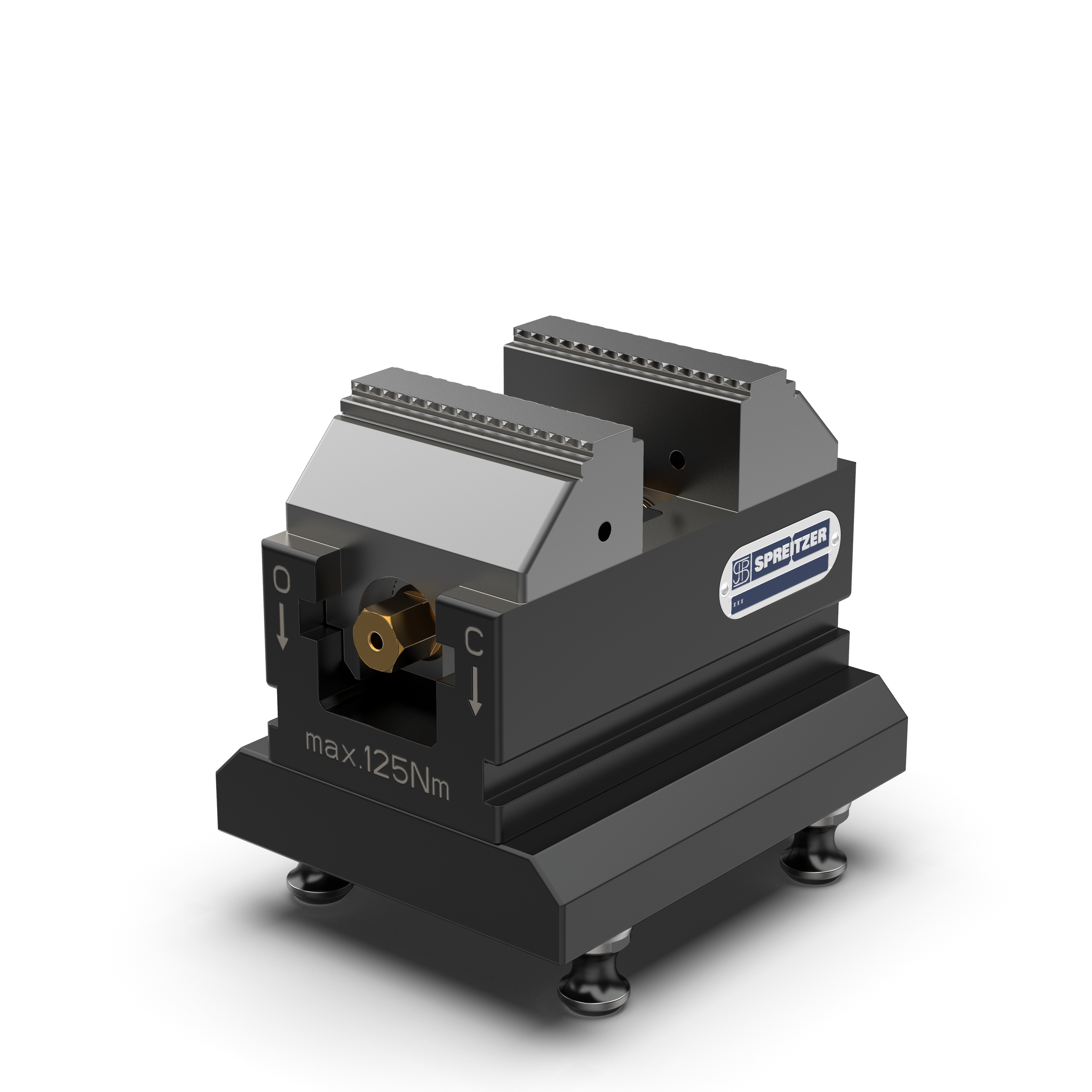

4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZR 150-80

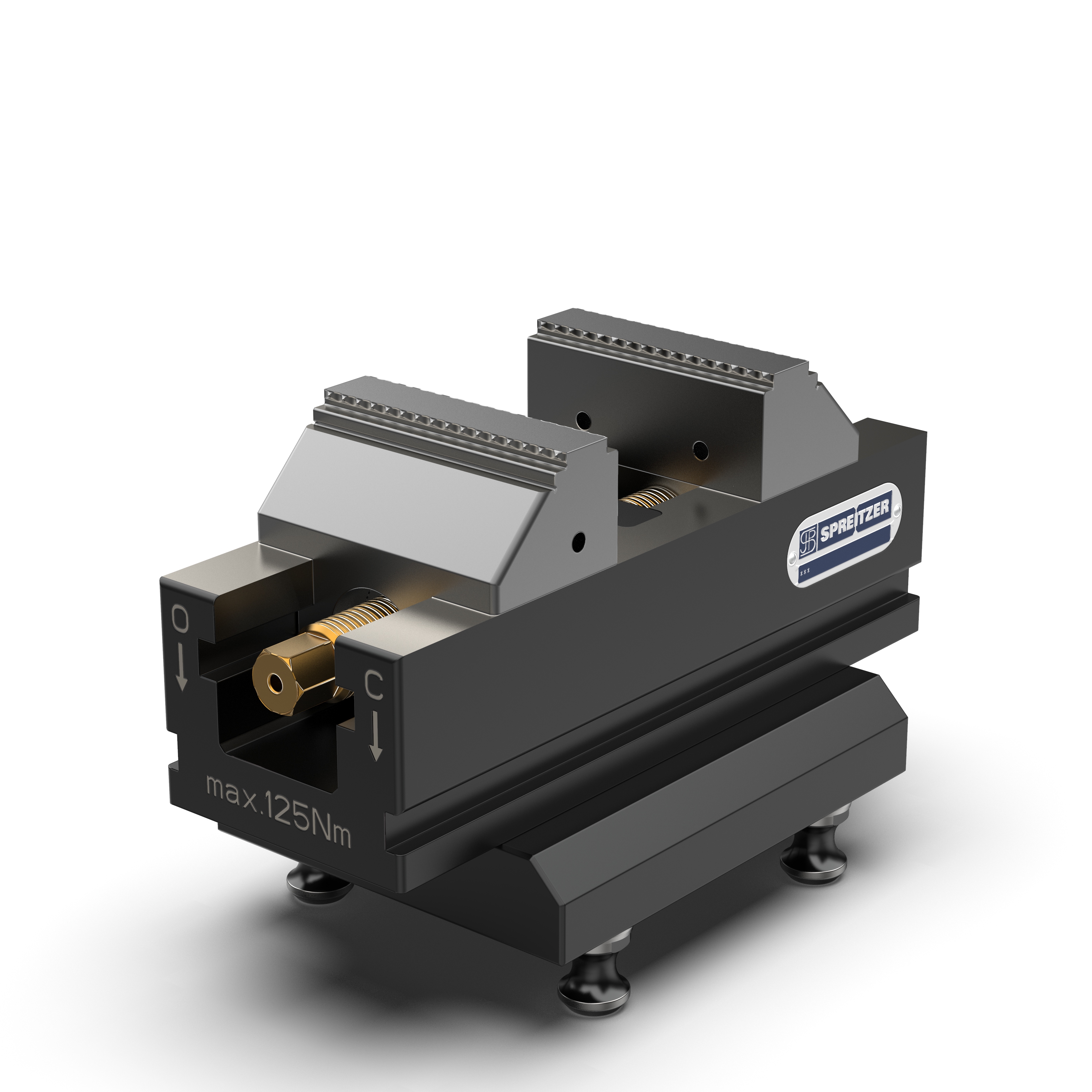

4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZR 220-80

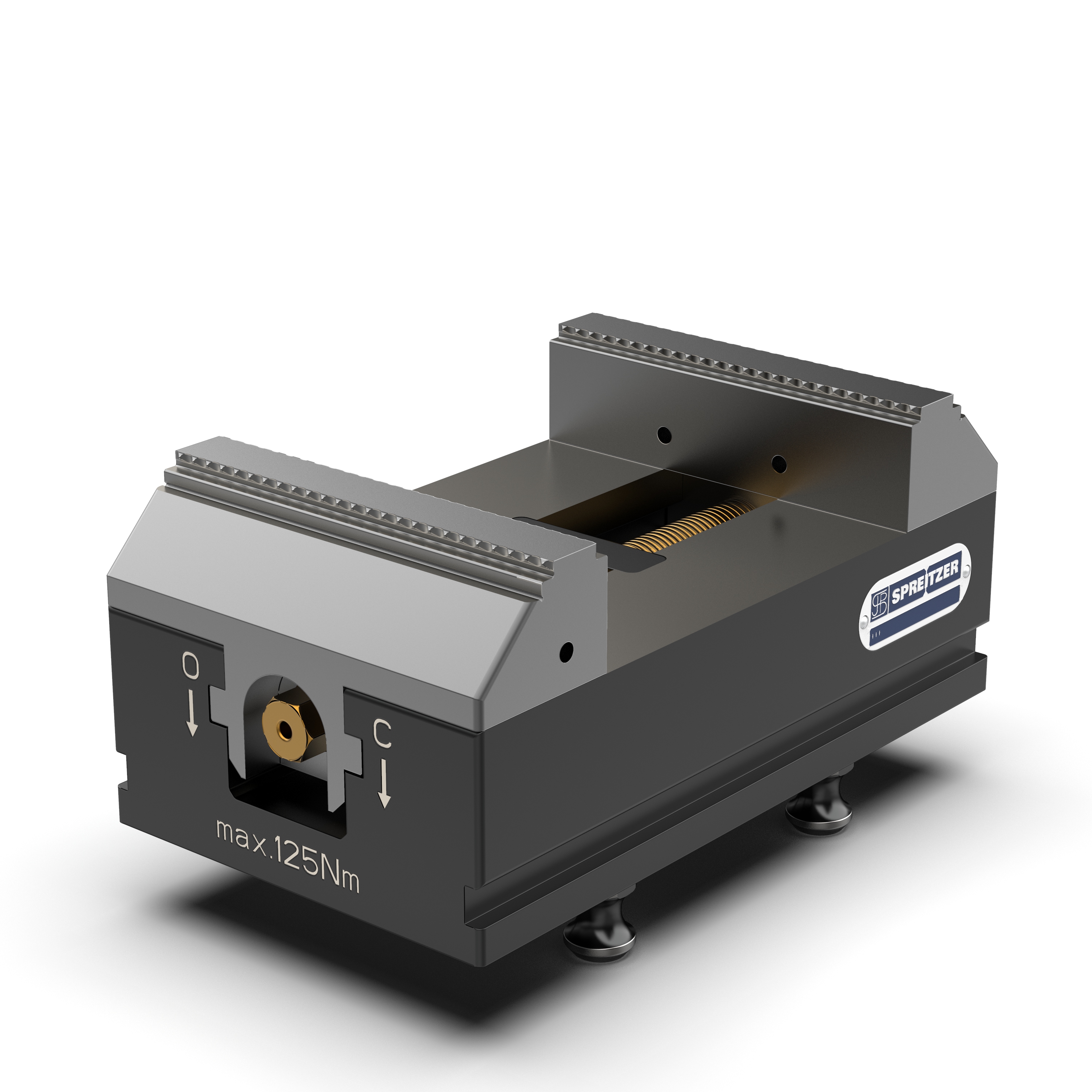

4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZR 220-125

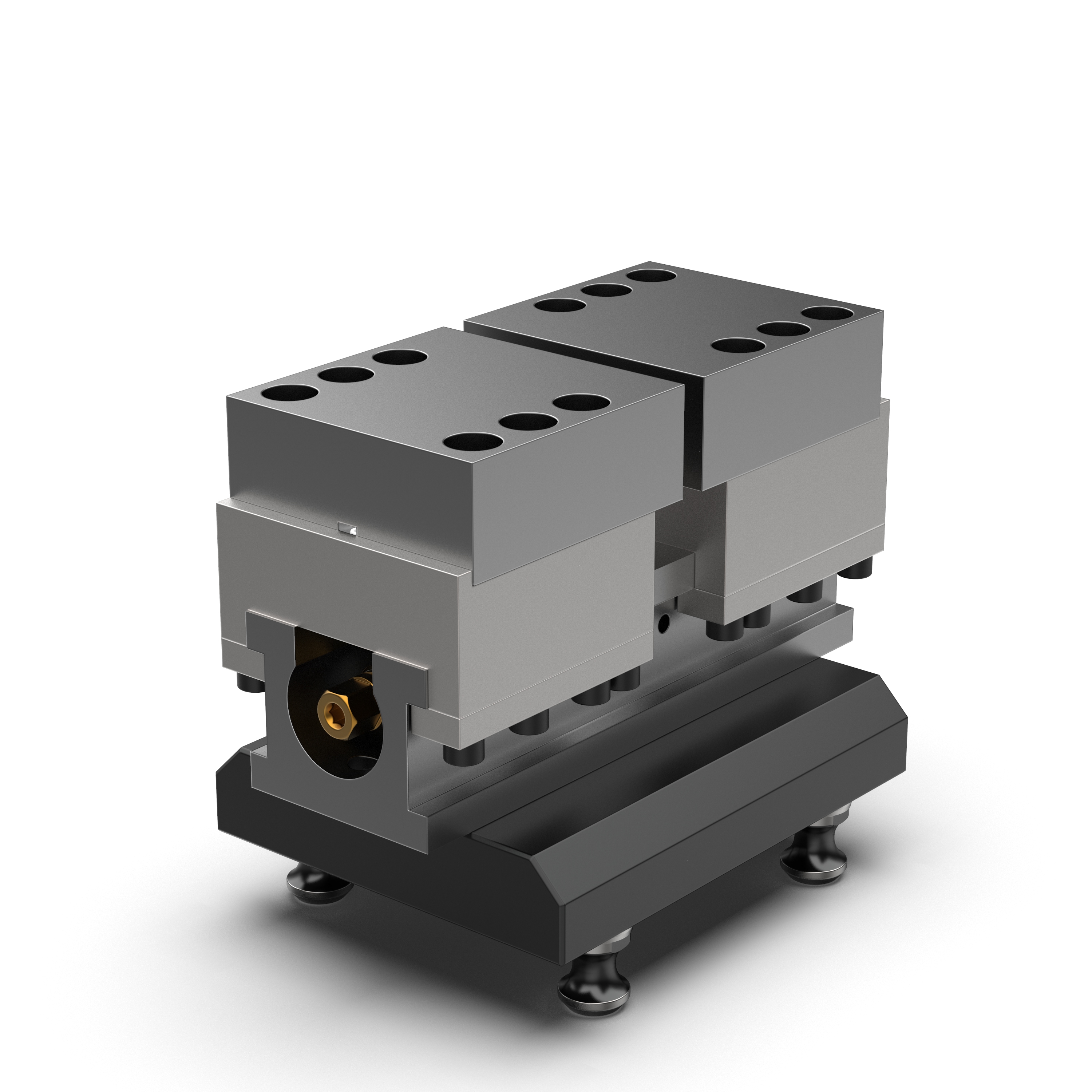

4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZS 180-80

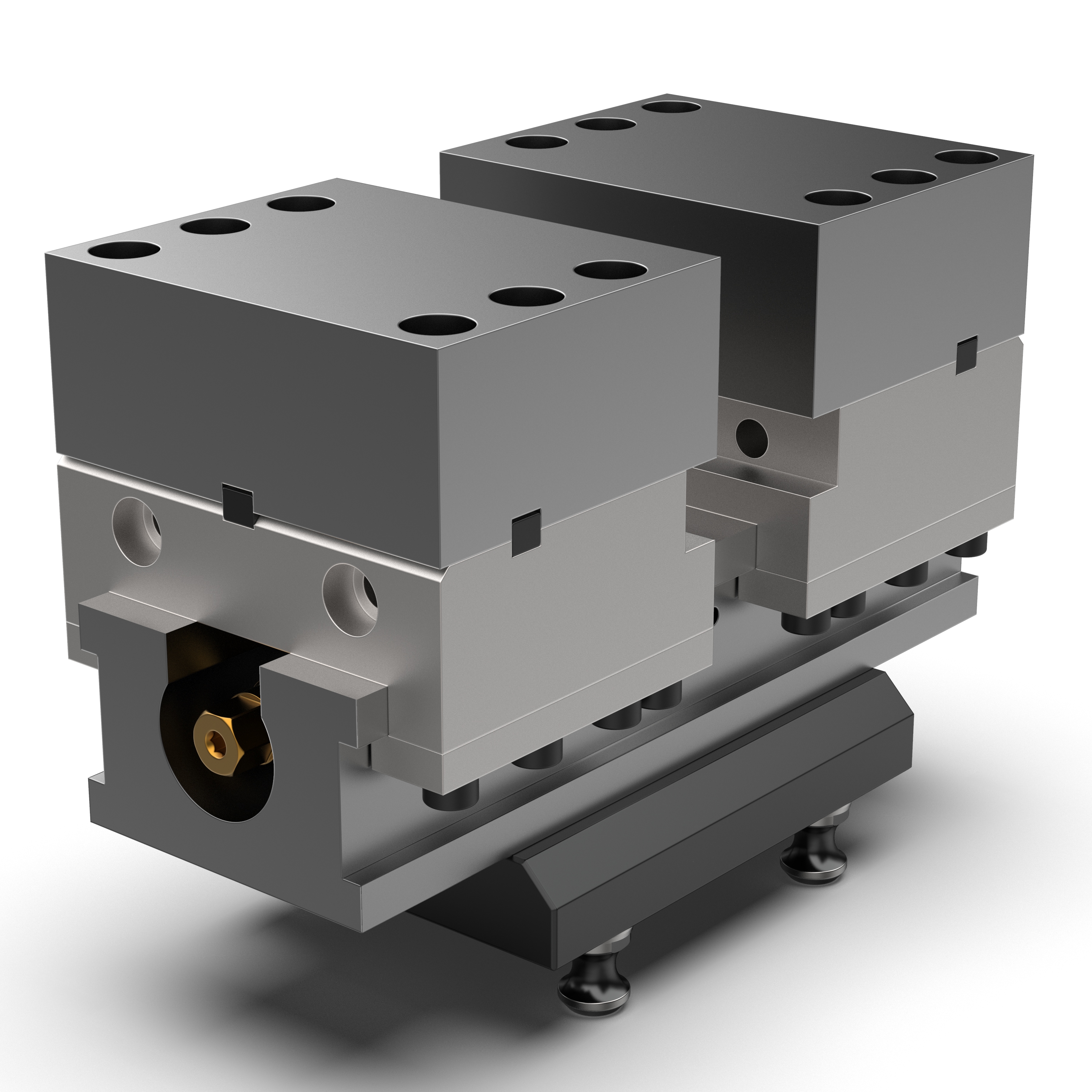

4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZS 260-125-A

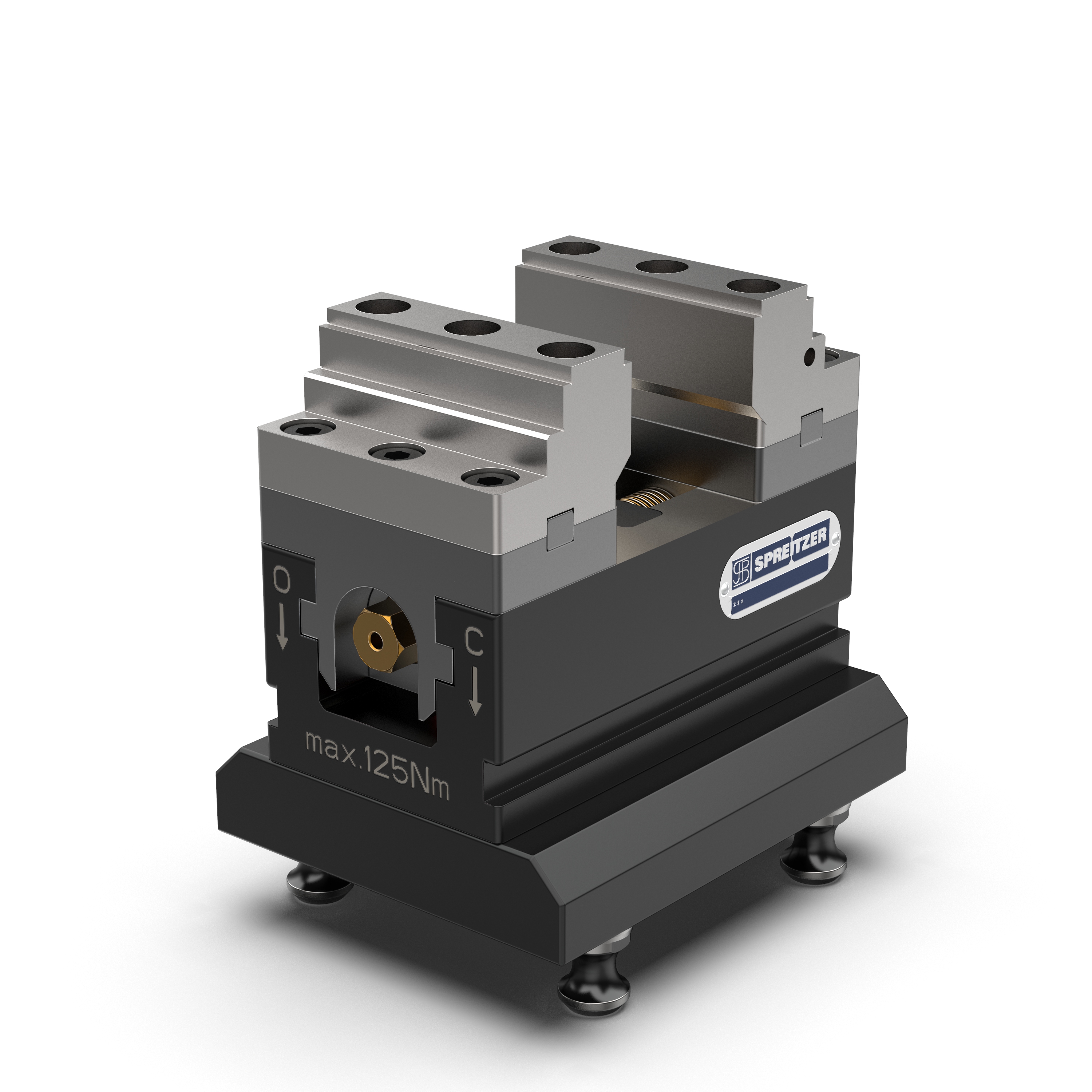

4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZU 150-80

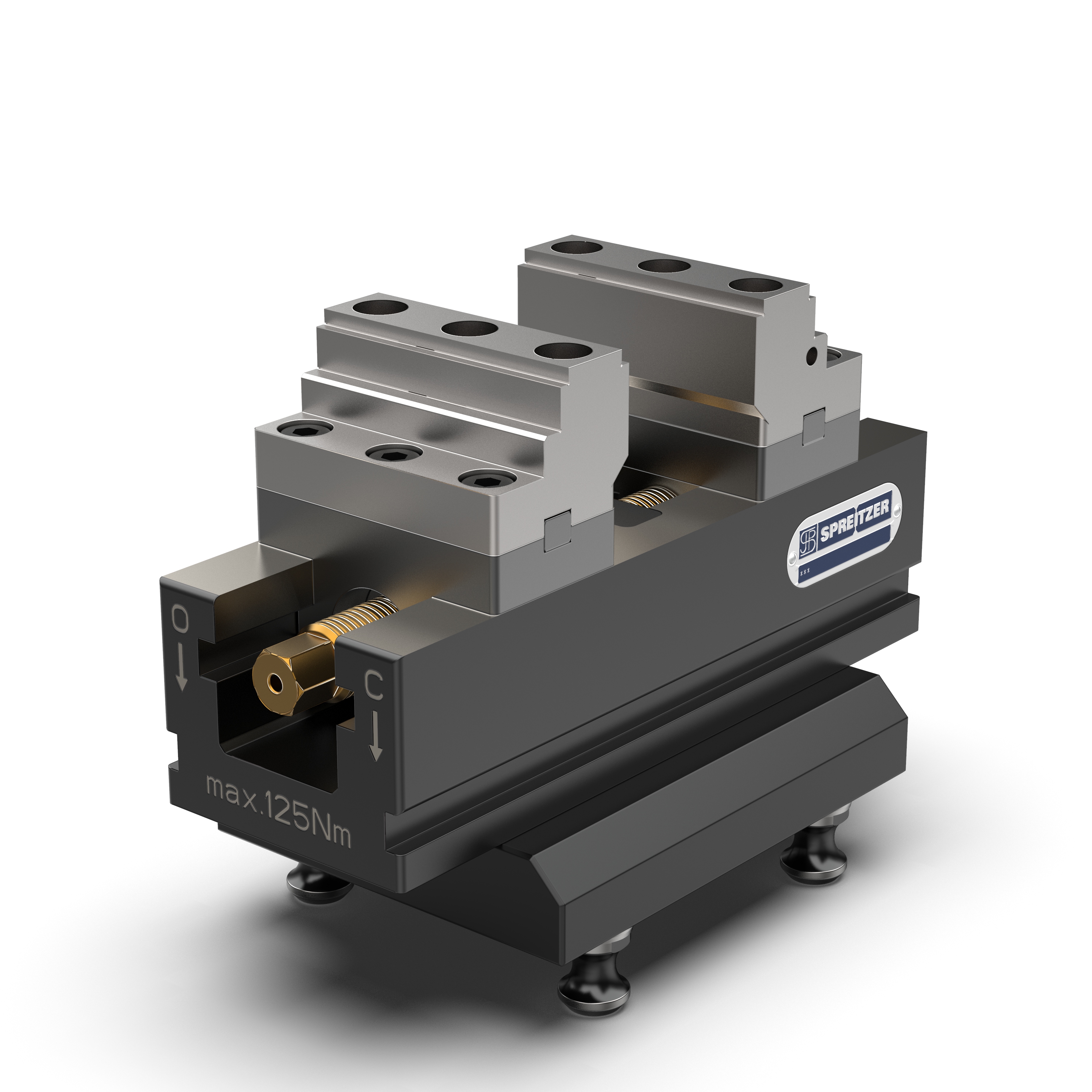

4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZU 220-80

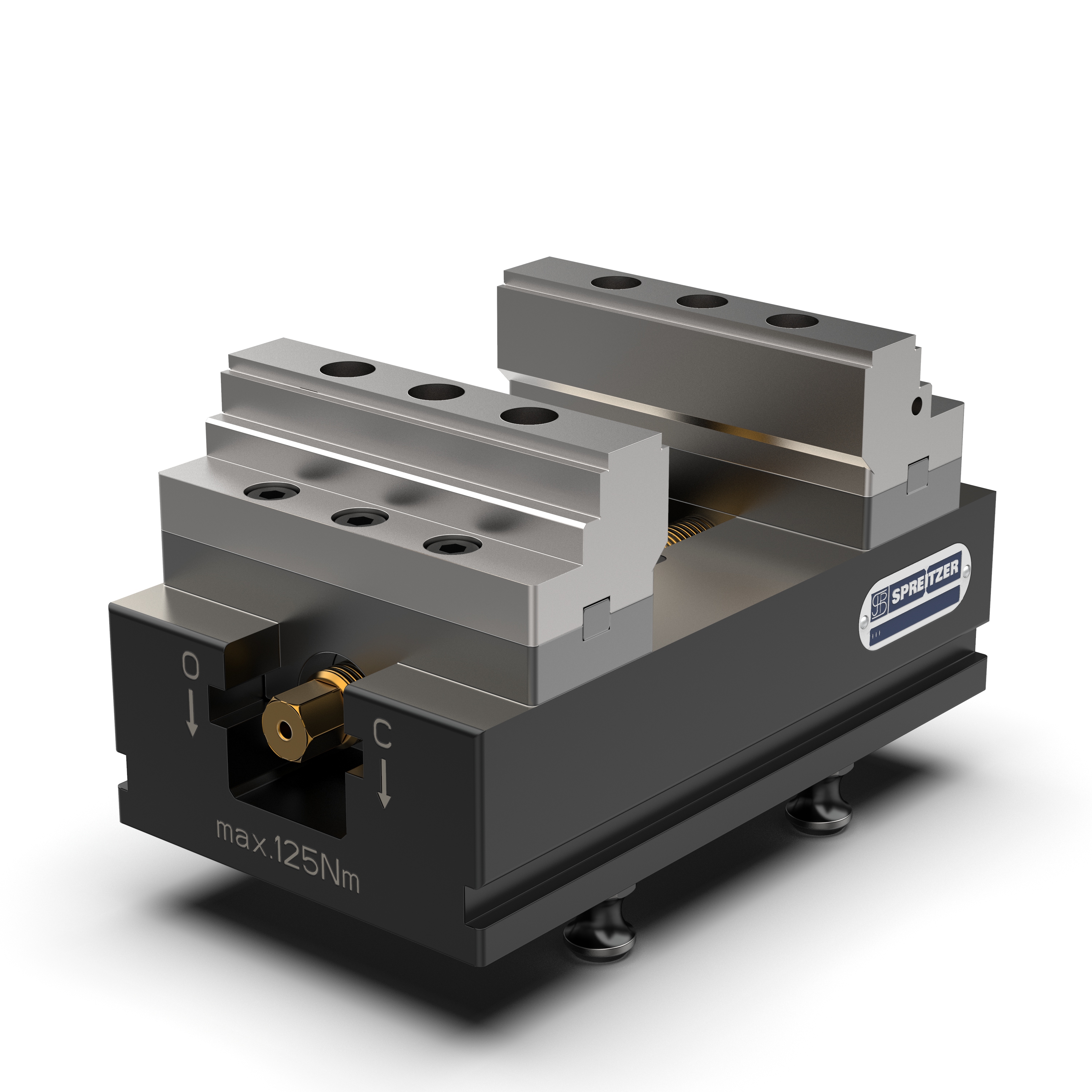

4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZU 220-125

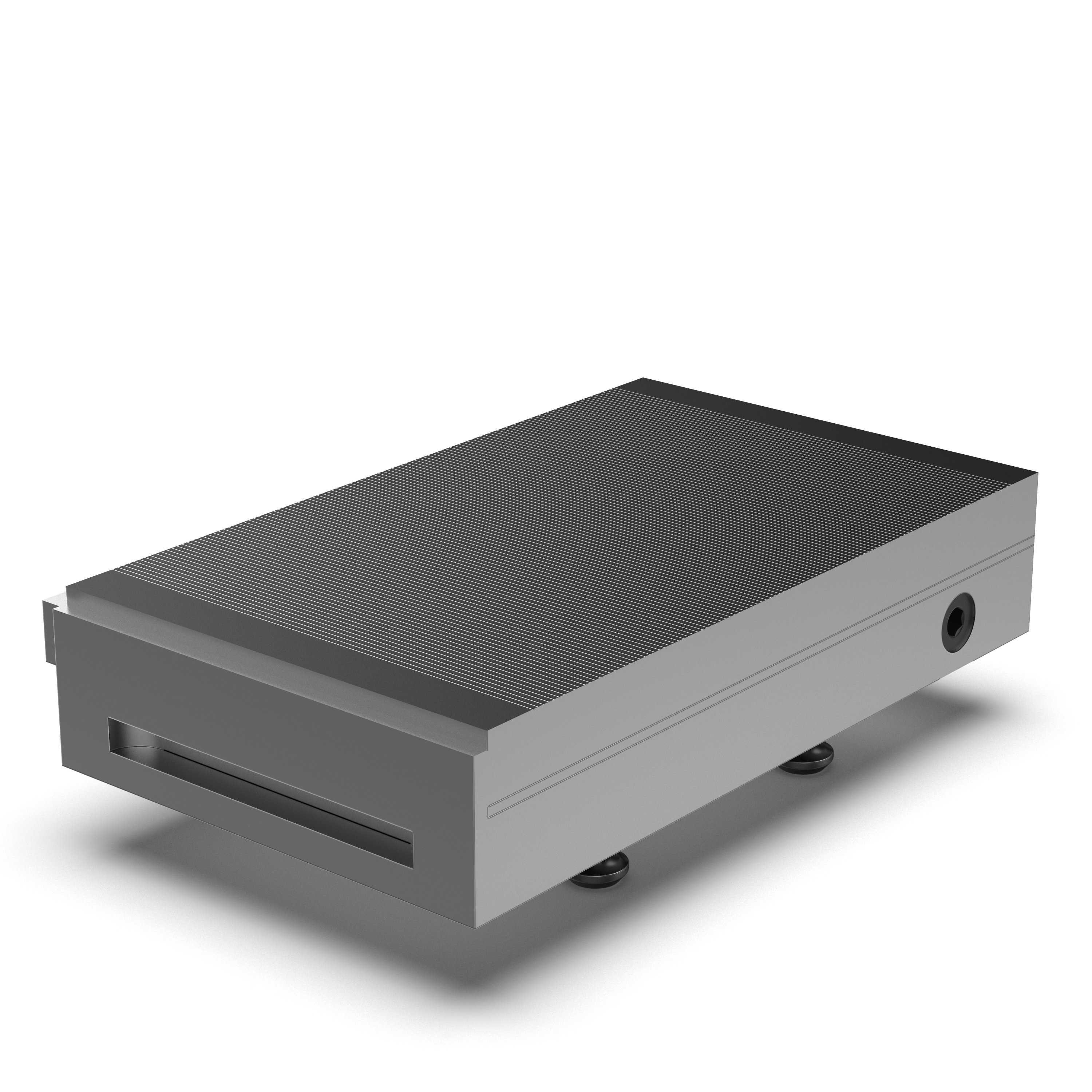

4-fach Spanneinheit ZPS 96 mit Magnetspannplatte SPNM

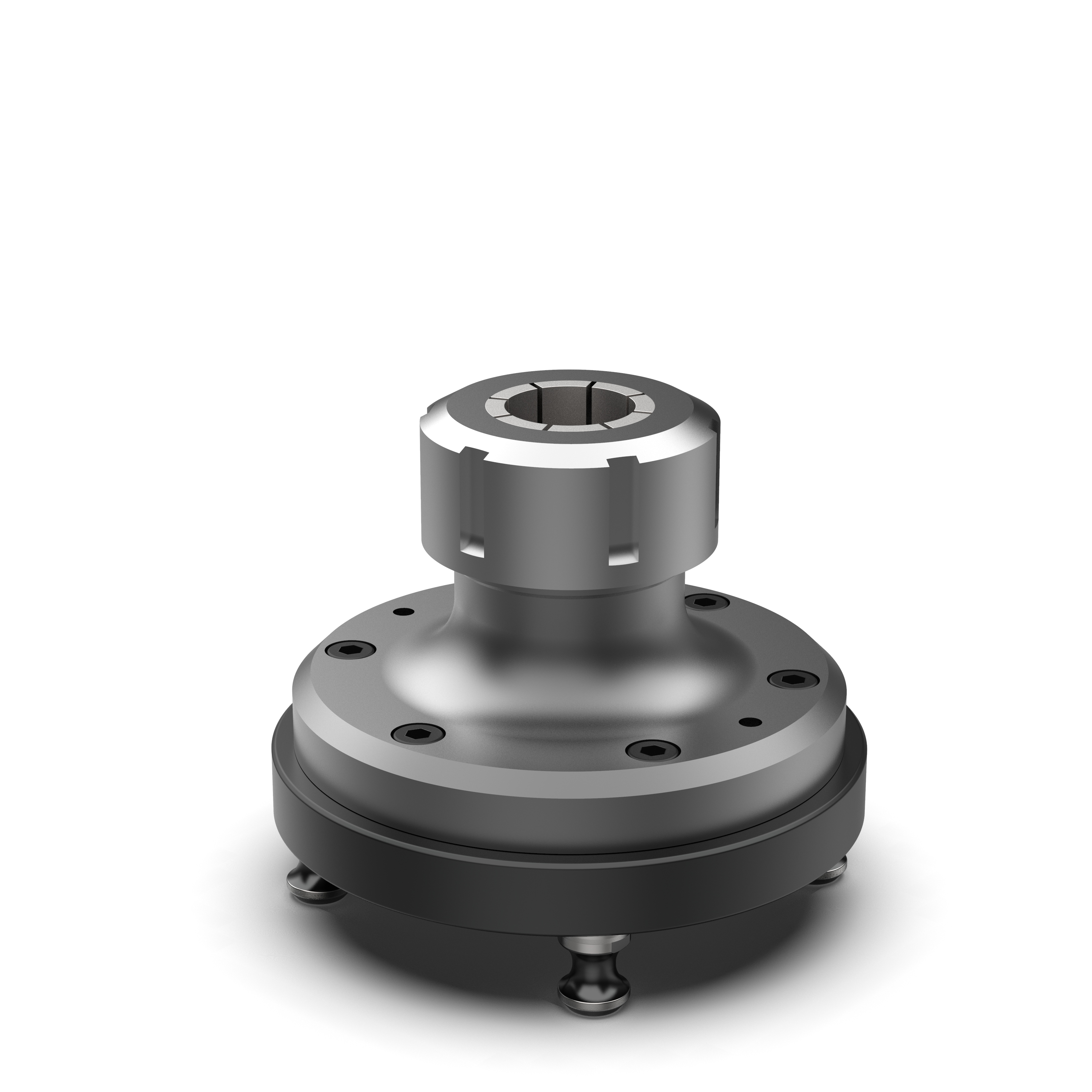

4-fach Spanneinheit ZPS 96 mit Spannzangenhalter ER-50
4-fach Spanneinheit ZPS 52
Maße 4-fach Spanneinheit ZPS
Mechanischer Zentrischspanner MZR 220-125 auf 4-fach Spanneinheit ZPS
Mechanischer Zentrischspanner MZU 120-60 auf Wechselpalette WP
Anwendungsbeispiel 4-fach Spanneinheit ZPS
Aufbaubeispiel 4-fach Spanneinheiten ZPS
Mechanischer Zentrischspanner MZU 120-60 auf Wechselpalette WP
Aufbaubeispiel 4-fach Spanneinheit ZPS
Spanneinheiten ZPS mit Indexierung
4-fach Spanneinheit ZPS 52 Vorderansicht
4-fach Spanneinheit ZPS 52 von rechts
4-fach Spanneinheit ZPS 52 von links
4-fach Spanneinheit ZPS 52 von oben
4-fach Spanneinheit ZPS 52 von unten
4-fach Spanneinheiten ZPS
4-fach Spanneinheit ZPS 96 Vorderansicht
4-fach Spanneinheit ZPS 96 von rechts
4-fach Spanneinheit ZPS 96 von links
4-fach Spanneinheit ZPS 96 von oben
4-fach Spanneinheit ZPS 96 von unten
4-fach Spanneinheit ZPS 52 mit Spannfutter DBF-80
4-fach Spanneinheit ZPS 52 mit Spannfutter DBF-125
4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZR 80-36
4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZR 120-60
4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZR 150-80
4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZS 70-36-A
4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZS 120-60-A
4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZU 80-36
4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZU 120-60
4-fach Spanneinheit ZPS 52 mit Zentrischspanner MZU 150-50
4-fach Spanneinheit mit Spannzangenfutter ER 32-5X
4-fach Spanneinheit ZPS 52 mit Magnetspannplatte SPPM
4-fach Spanneinheit ZPS 96 mit Spannfutter DBF 160
4-fach Spanneinheit ZPS 96 mit Spannfutter DBF-200
4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZR 150-80
4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZR 220-80
4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZR 220-125
4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZS 180-80
4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZS 260-125-A
4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZU 150-80
4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZU 220-80
4-fach Spanneinheit ZPS 96 mit Zentrischspanner MZU 220-125
4-fach Spanneinheit ZPS 96 mit Magnetspannplatte SPNM
4-fach Spanneinheit ZPS 96 mit Spannzangenhalter ER-50

ab 1,00 €*

1,00 €*

Preise inkl. MwSt. zzgl. Versandkosten

Dieses Produkt ist in 2 Ausführungen erhältlich.
Alle Varianten anzeigen
Ausführung
Produktnummer: B900501180
Filter
Vorschau Produktnummer Ausführung Eigenes Feld A [mm] Anzugsmoment [Nm] B [mm] Besonderheiten Einzugs-/Verschlusskraft bis [kN] G G1 Gewicht [kg] H1 [mm] H [mm] Haltekraft [kN] R1 [mm] R2 [mm] R [mm] SM [mm] SW [mm] Ø DN [mm]
Produktinformationen "4-fach Spanneinheiten ZPS"

Zum schnellen, einfachen und rüstzeitoptimierten Positionieren und Spannen von Werkstücken oder Vorrichtungen auf dem Maschinentisch. Durch Betätigung der Spannschraube werden alle vier Spannstellen gleichzeitig geöffnet oder geschlossen. Durch die stabile und hochwertige Ausführung dieser Spanneinheit werden sehr hohe Einzugsund Haltekräfte erreicht.

Reduziert Ihre Rüstzeiten bzw. Rüstkosten um bis zu 90%.

A [mm]: 160, 200
Anzugsmoment [Nm]: 20
B [mm]: 118, 165
Besonderheiten: Niedrige Bauhöhe, hohe Haltekraft
Einzugs-/Verschlusskraft bis [kN]: 6
G: M12
G1: M5
Gewicht [kg]: 3,5, 5,9
H1 [mm]: 20, 22
H [mm]: 27
Haltekraft [kN]: 50
R1 [mm]: 40, 80
R2 [mm]: 17, 30
R [mm]: 120, 160
SM [mm]: 52, 96
SW [mm]: 10
Ø DN [mm]: 15, 20
