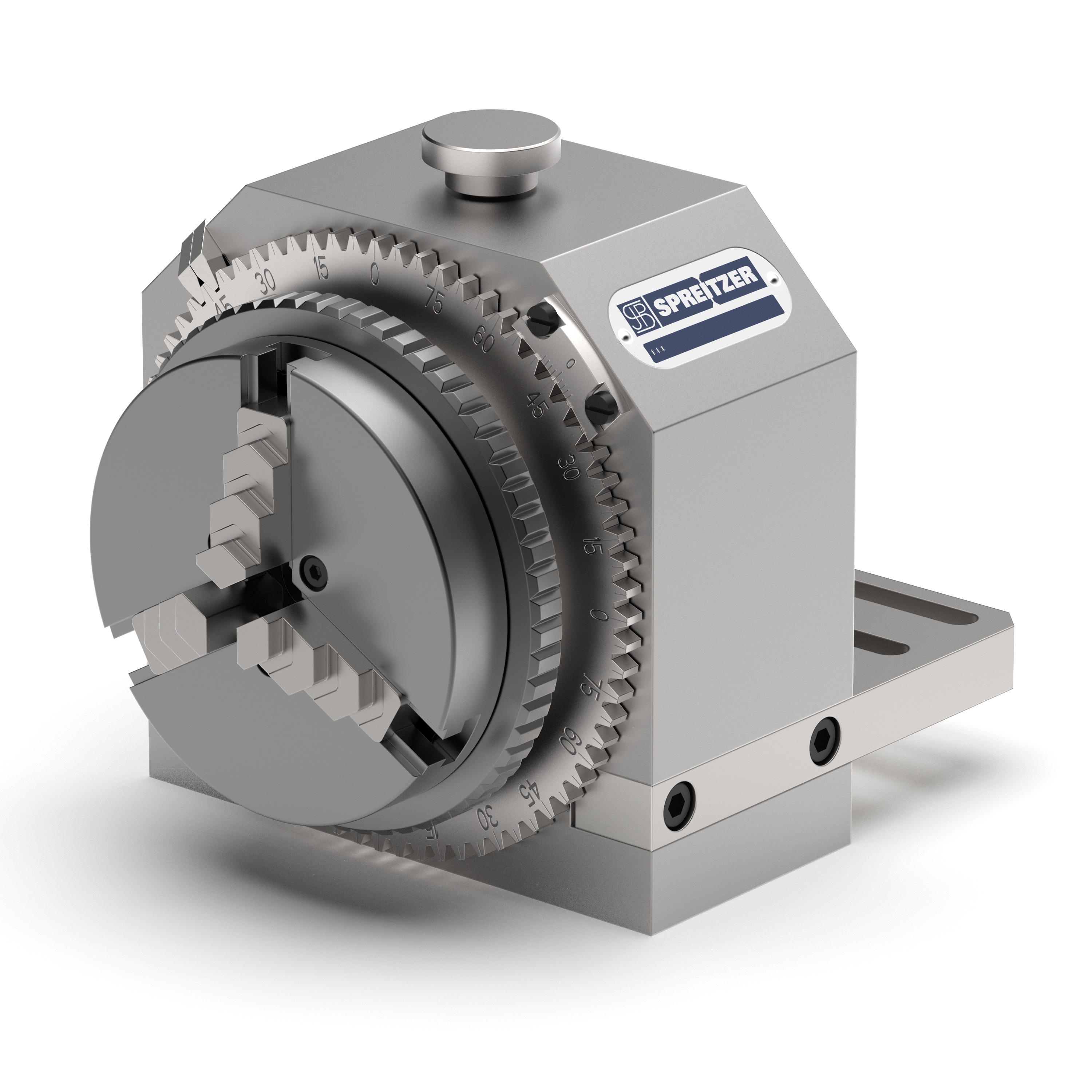

Dieser Direktteilapparat mit Dreibackenfutter ist speziell für den Einsatz auf Drahterodiermaschinen vorgesehen.Durch das Befestigungsbohrbild ist eine Montage auf Bohrungsraster 40 mm und 50 mm mittels M8-Schraube möglich. Die Teilung erfolgt über die 72er-Teilscheibe, die Zwischenteilungen über die 360°-Skala und den Nonius.

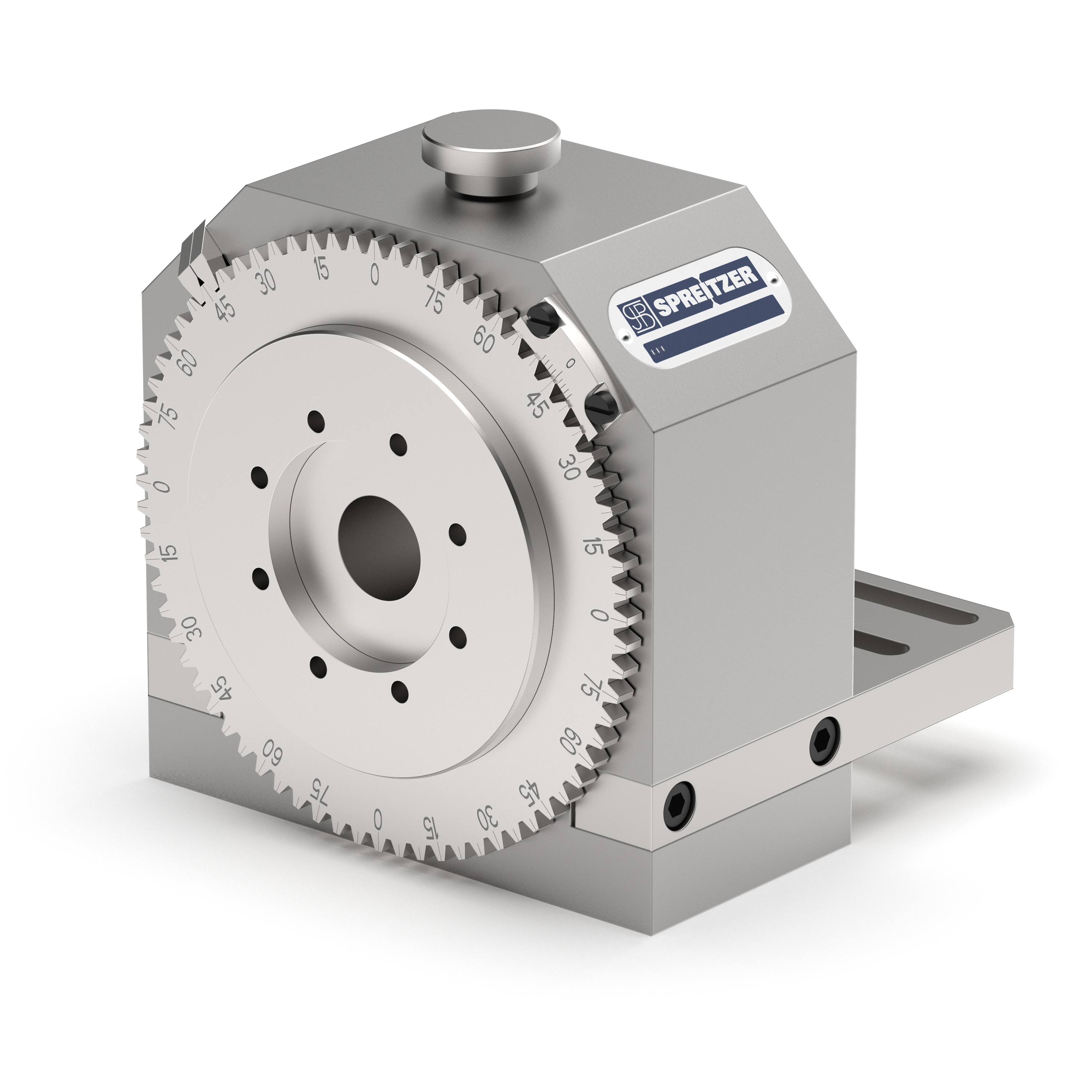

Dieser Direktteilapparat ist speziell für den Einsatz auf Drahterodiermaschinen vorgesehen.Durch das Befestigungsbohrbild ist eine Montage auf Bohrungsraster 40 mm und 50 mm mittels M8-Schraube möglich. Die Teilung erfolgt über die 72er-Teilscheibe, die Zwischenteilungen über die 360°-Skala und den Nonius. Auf der universellen Planscheibe können unterschiedliche Anbauteile montiert werden.

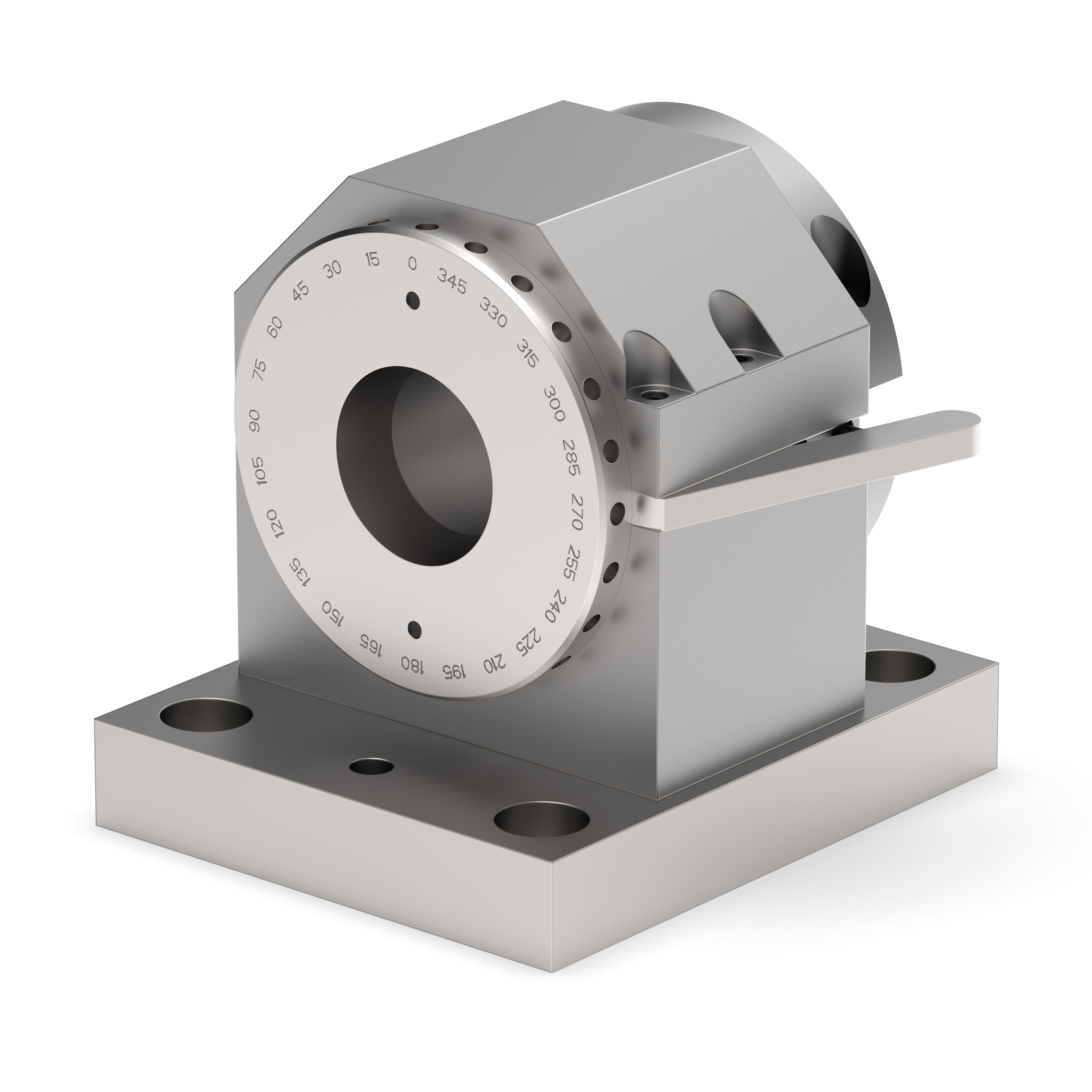

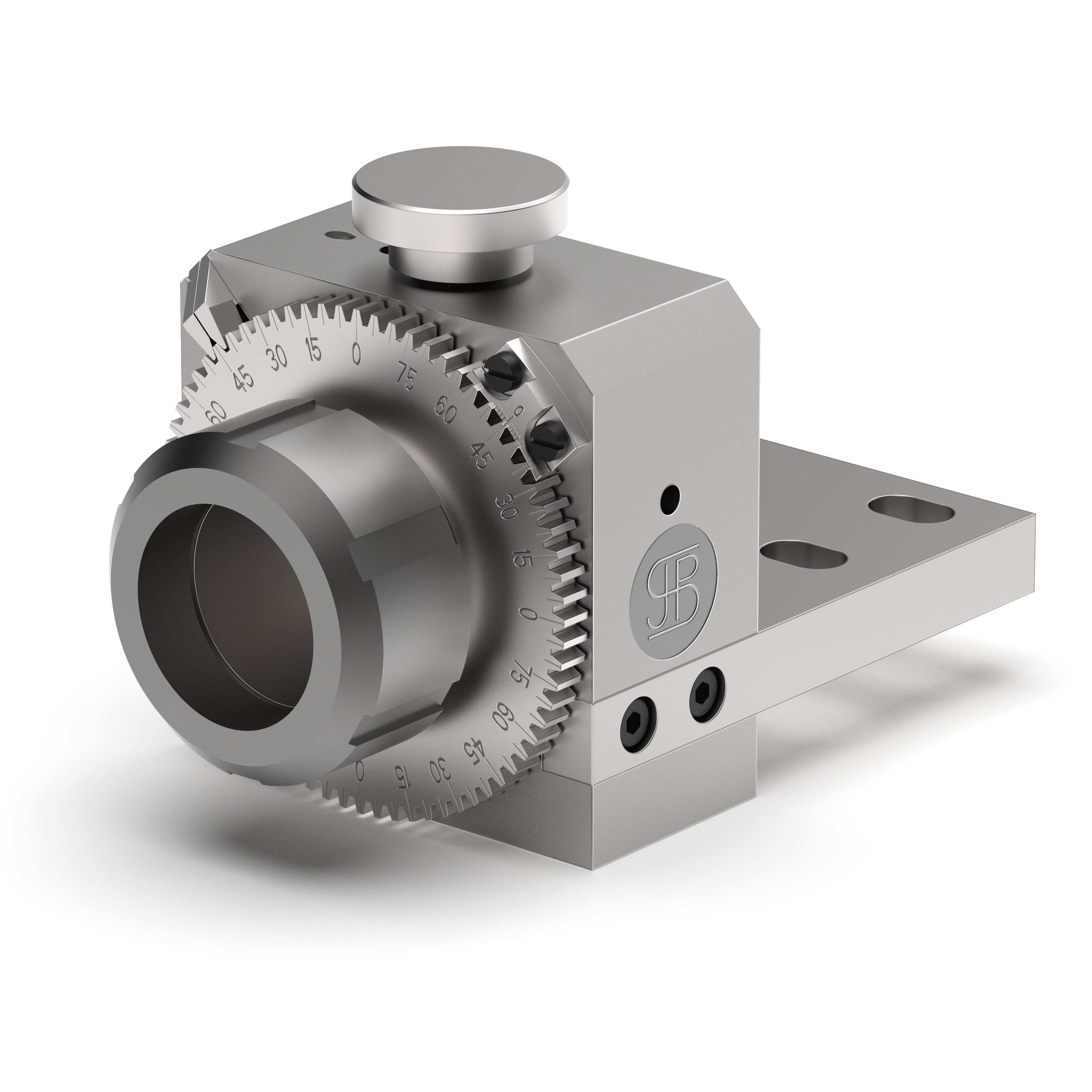

Dieser Direktteilapparat mit Spannzangeneinheit ist speziell für den Einsatz auf Drahterodiermaschinen vorgesehen. Durch das Befestigungsbohrbild ist eine Montage auf Bohrungsraster 40 mm und 50 mm mittels M8-Schraube möglich. Die Teilung erfolgt über die 72er-Teilscheibe, die Zwischenteilungen über die 360°-Skala und den Nonius.
-Hohe Stabilität durch große Klebefläche -Optimale Leitfähigkeit -Einfache und schnelle Montage -Montage von Hand möglich -Passend für System 3R-Produkte

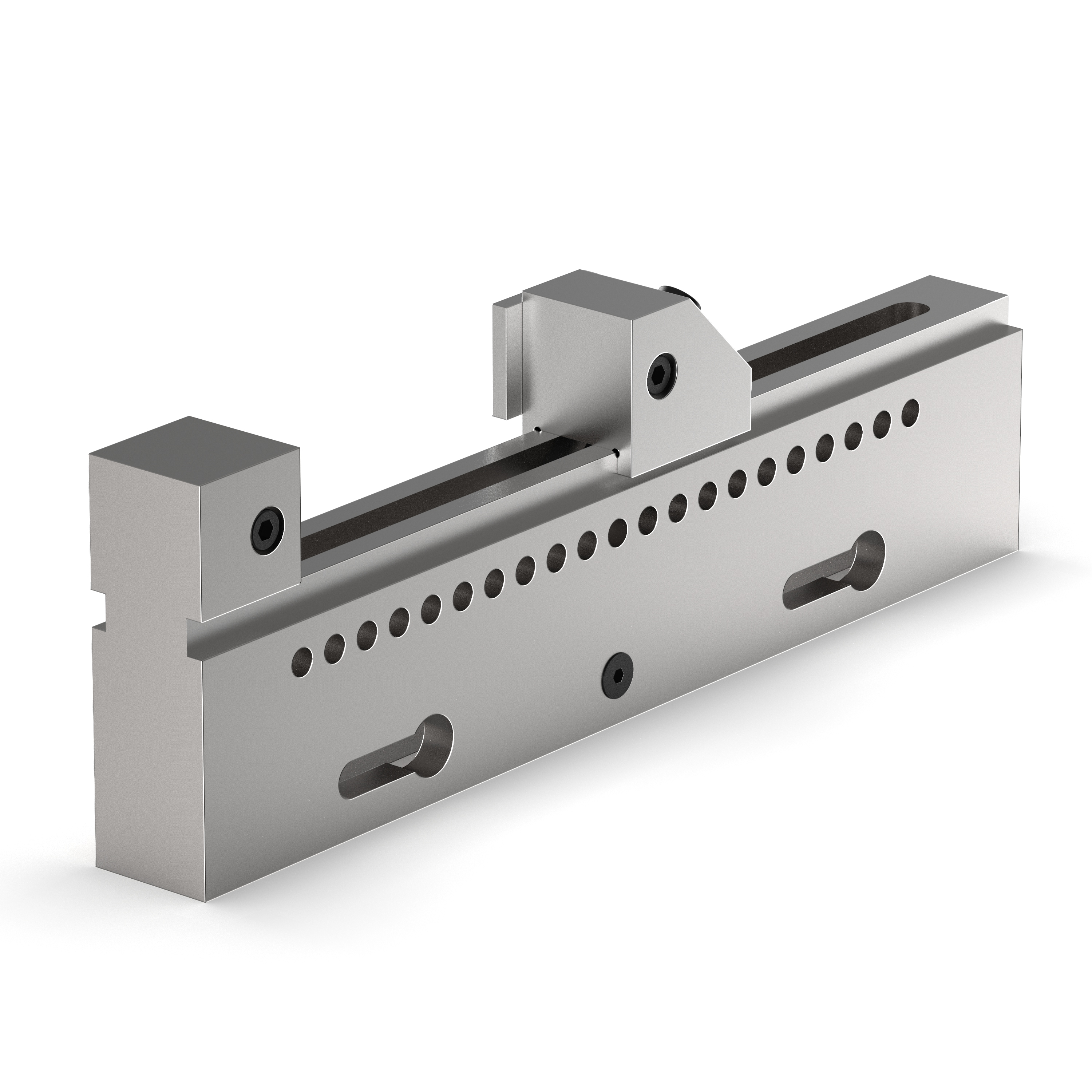

Dieser Präzisions-Niederzugschraubstock, ist speziell für den Einsatz auf Drahterodiermaschinen vorgesehen. Durch das Befestigungsbohrbild ist eine Montage auf Bohrungsraster 40 mm und 50 mm mittels M8-Schraube möglich.

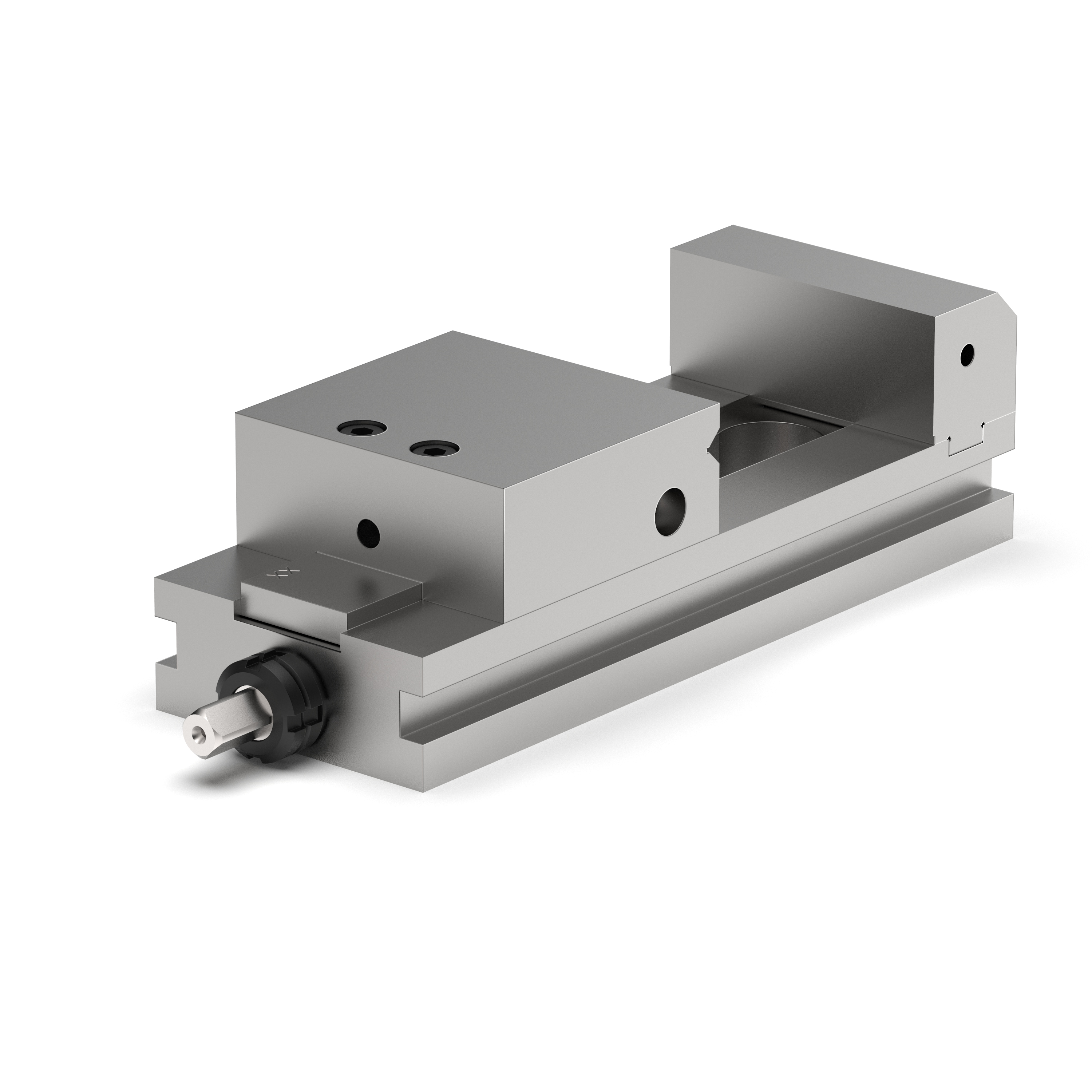

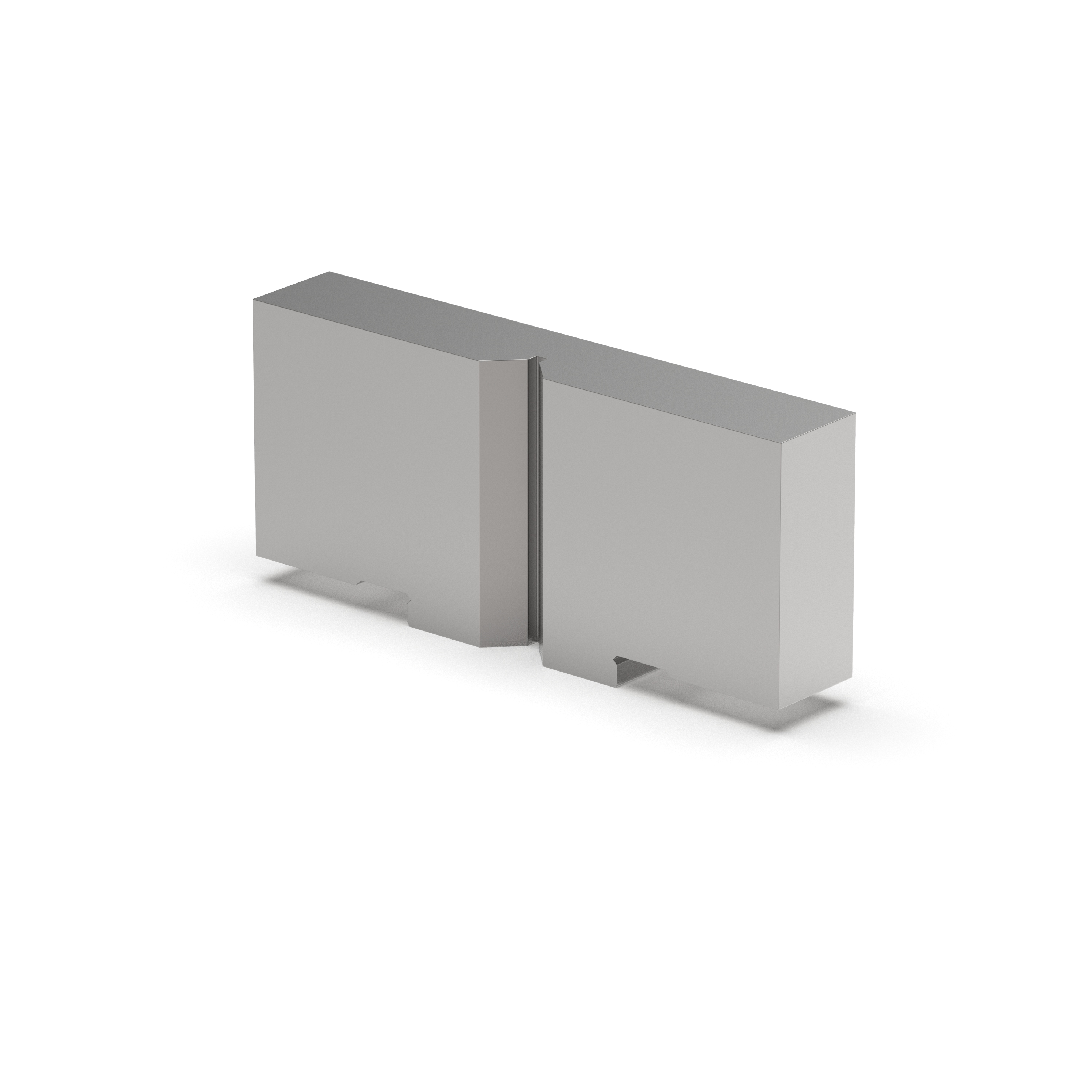

Die Präzisionsschraubstöcke der Ausführung EHS sind für den Einsatz auf Schleifmaschinen, Lehrenbohrwerke und anderen Präzisionsmaschinen vorgesehen, sowie als universelles Spannmittel im Mess- und Prüfraum. Die Schraubstöcke sind umseitig auf allen vier Auflageflächen einsetzbar und bieten eine extrem große Spannweite. Der Spannbacken enthält ein waagrecht eingeschliffenes Aufnahmeprisma. Niederzugsystem Der bewegliche Spannbacken wird durch den auftretenden Spanndruck niedergezogen. Dies bewirkt ein deutlich reduziertes Abheben des Werkstücks während der Bearbeitung. Kein Niederklopfen des Werkstücks, kein „Rattern“.
Die Präzisionsschraubstöcke der Ausführung EHS sind für den Einsatz auf Schleifmaschinen, Lehrenbohrwerke und anderen Präzisionsmaschinen vorgesehen, sowie als universelles Spannmittel im Mess- und Prüfraum. Die Schraubstöcke sind umseitig auf allen vier Auflageflächen einsetzbar und bieten eine extrem große Spannweite. Der Spannbacken enthält ein waagrecht eingeschliffenes Aufnahmeprisma. Niederzugsystem Der bewegliche Spannbacken wird durch den auftretenden Spanndruck niedergezogen. Dies bewirkt ein deutlich reduziertes Abheben des Werkstücks während der Bearbeitung. Kein Niederklopfen des Werkstücks, kein „Rattern“. Einfache Bedienung Der bewegliche Backen kann von Hand an das Werkstück geschoben und geklemmt werden. Beim Entspannen wird die bewegliche Backe automatisch vom Werkstück abgehoben. Hubanzeige Über die eingebaute Hubanzeige wird der noch zur Verfügung stehende Spannhub angezeigt. Ist der Signalstift am Anzeigeelement komplett ausgefahren sowie die Markierung am Stift zu sehen, muss der Spannbacken um eine Rasterung verschoben werden.

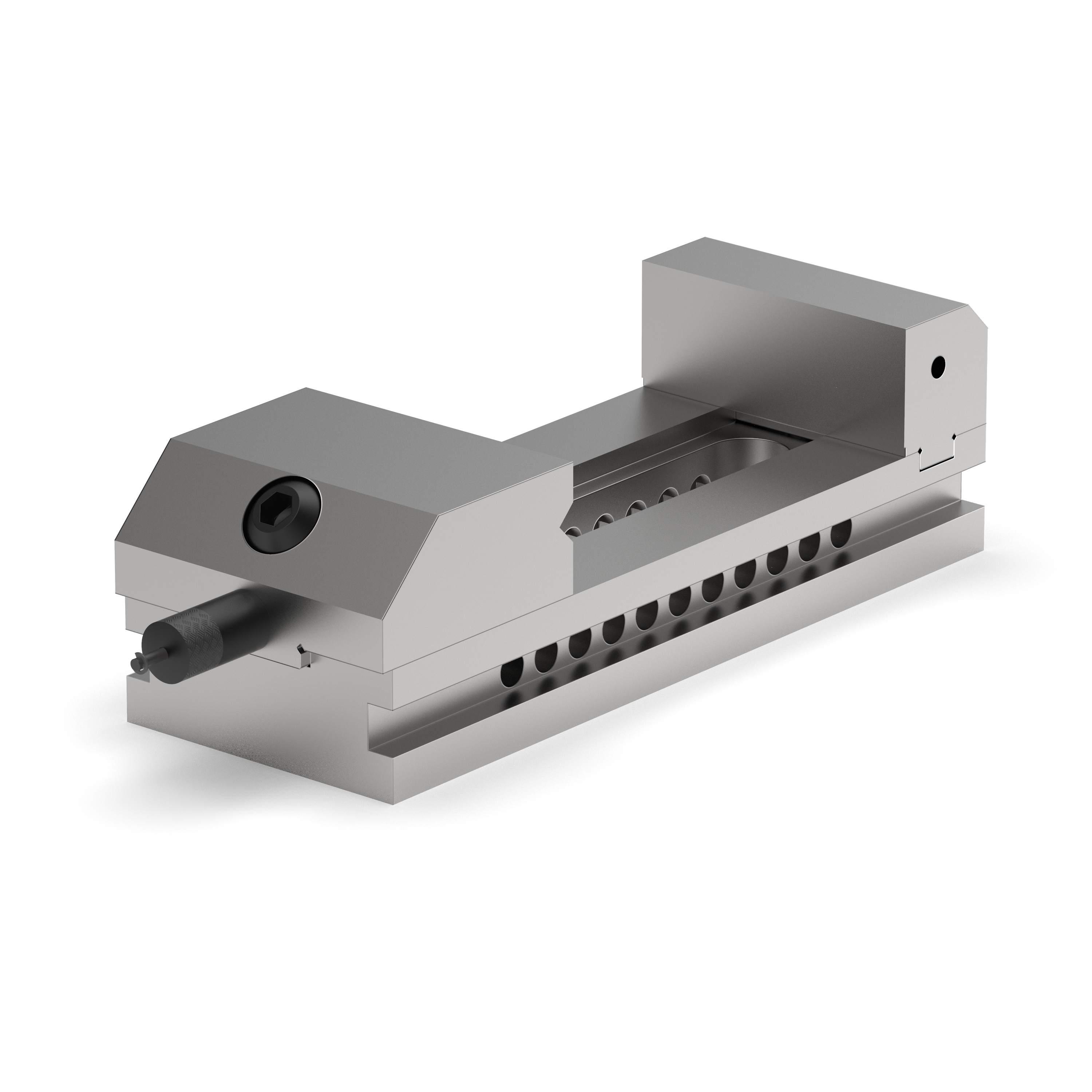

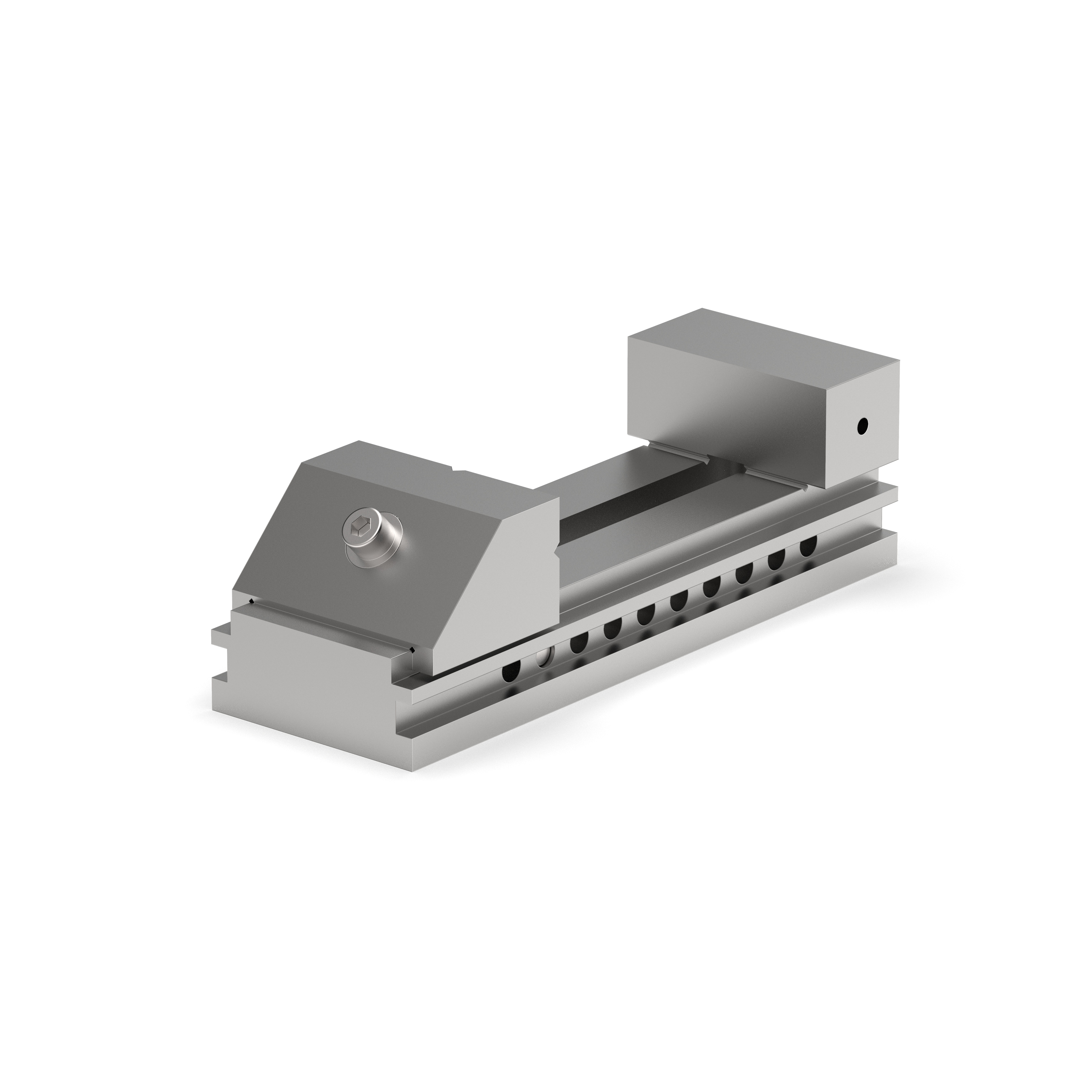

Die Niederzugschraubstöcke der Ausführung N und N VA sind für den universellen Einsatz an Schleif- und Funkenerosionsmaschinen, an Bearbeitungszentren sowie im Mess- und Prüfraum vorgesehen.

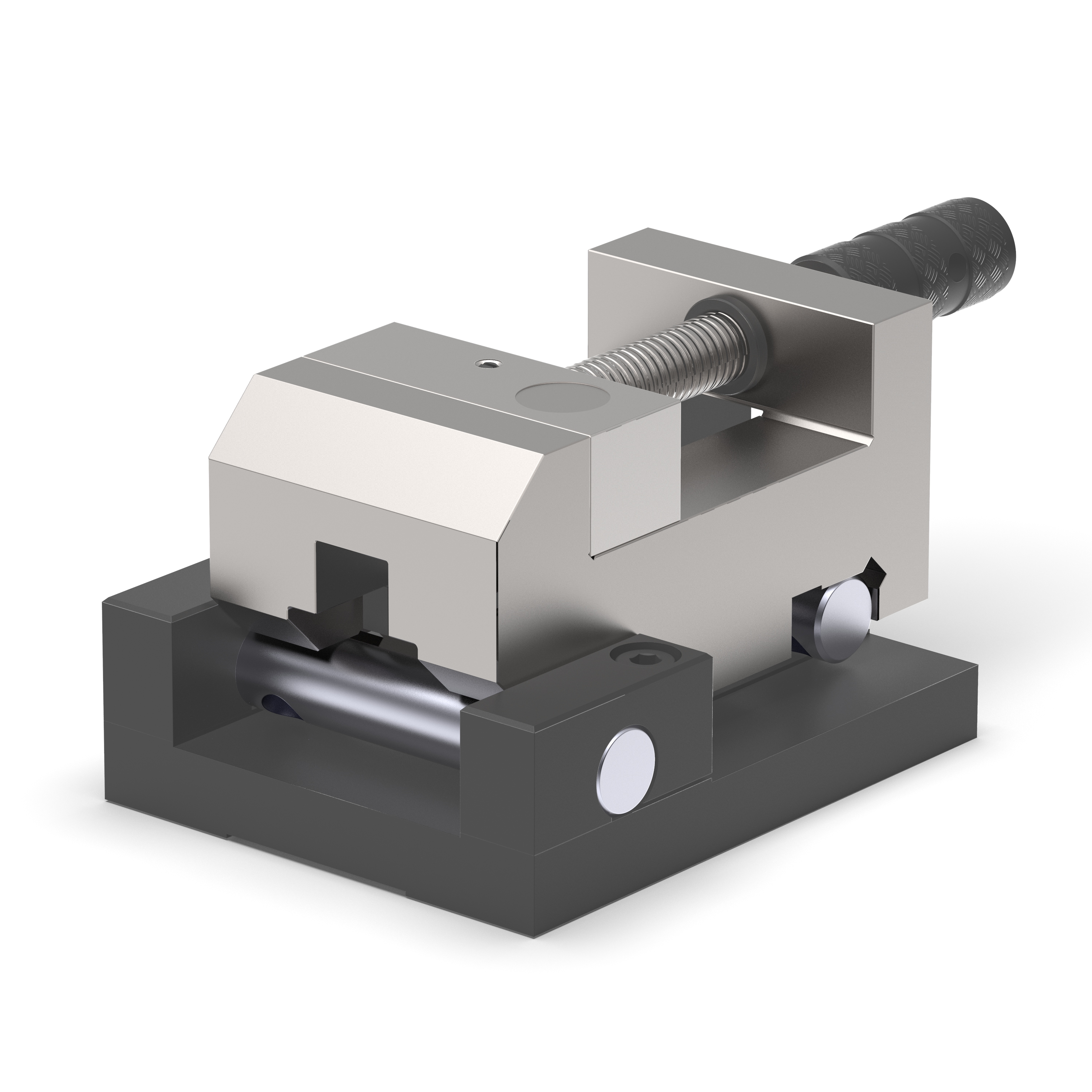

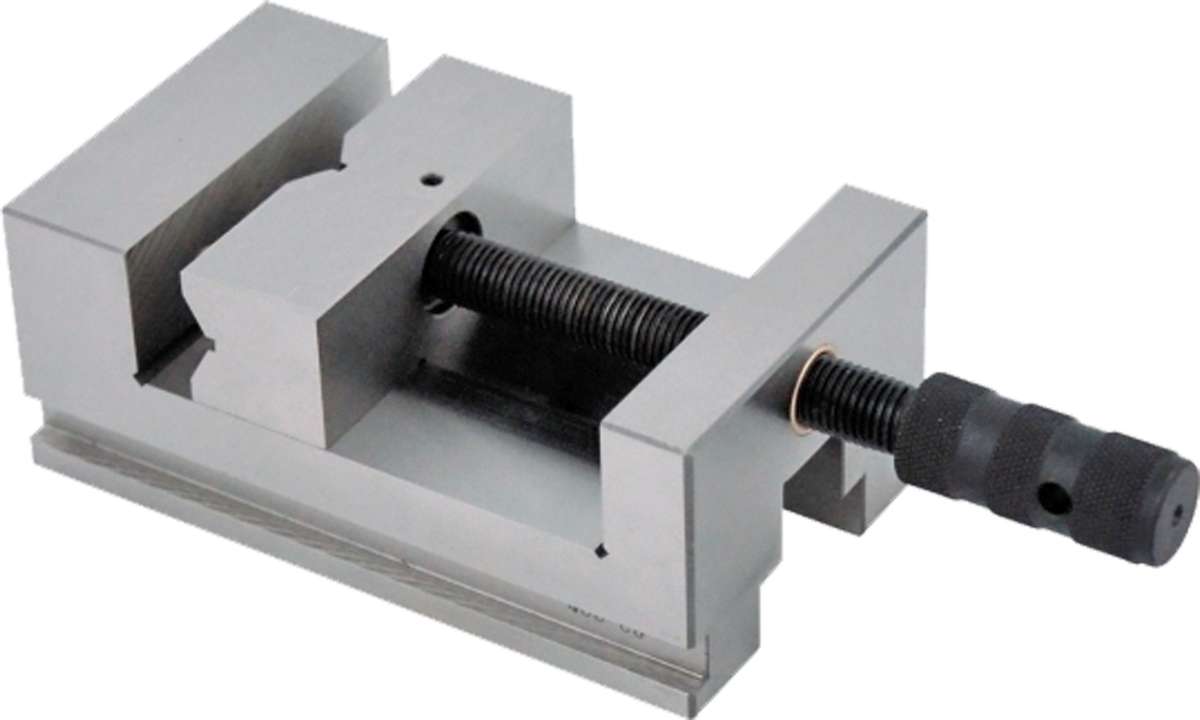

Präzisions-Spindelschraubstock für Schleif-, Fräs- und Kontrollaufgaben.Schwenkung um Querachse: SKS 1Schwenkung um die Längsachse: SKS 2.
Unterschiedliche Größen auf Anfrage lieferbar.

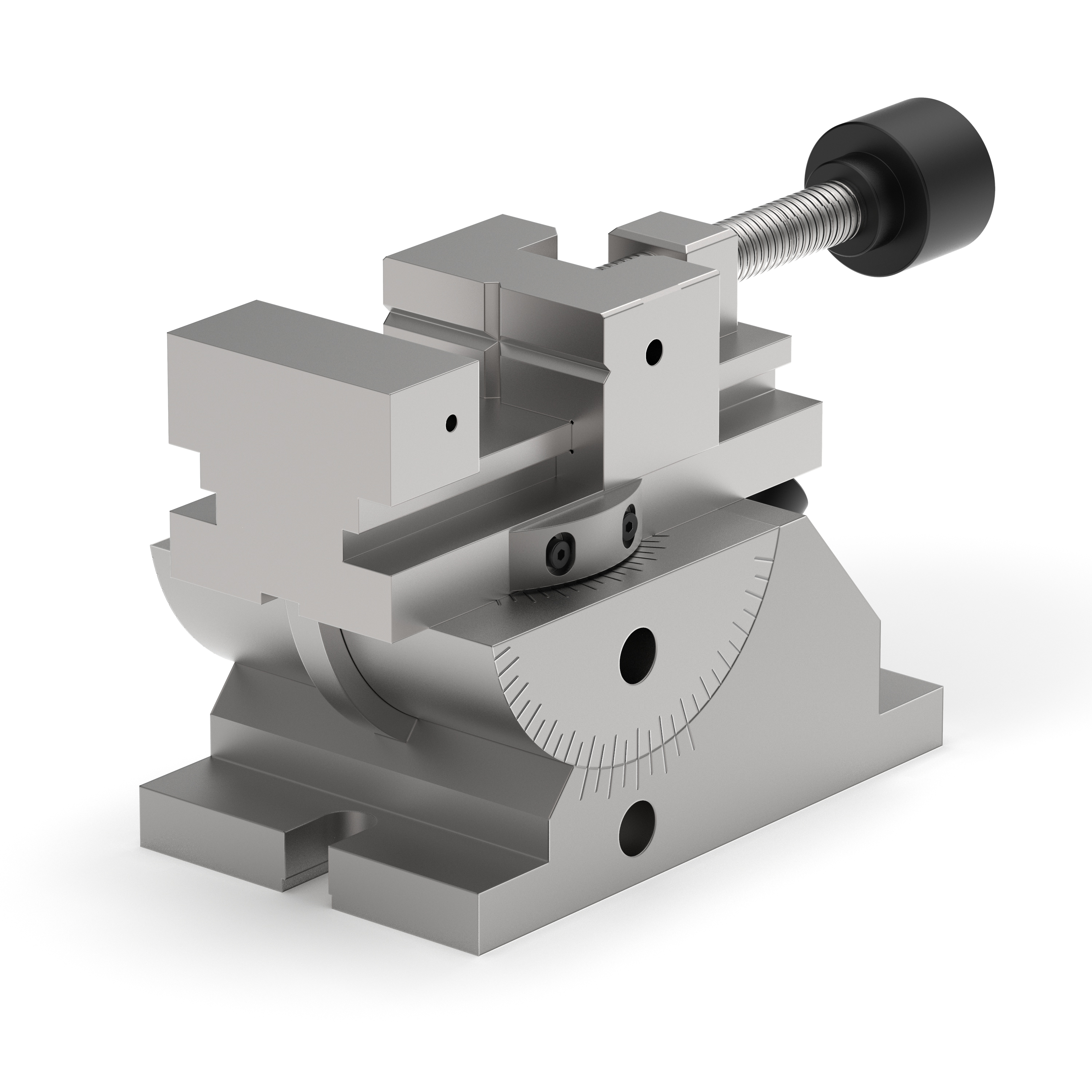

Der Winkel-Schraubstock wird zum lehrengenauen Bearbeiten und Kontrollieren von Flächen und Winkelflächen eingesetzt. Die zweidimensionale Winkeleinstellung erfolgt über Nonius-Skalen und Feineinstellschraube. Bei der Größe 70 mit 3'-Nonius, bei der Größe 120 mit 5'-Nonius. Horizontal drehbar um 360°. Vertikal schwenkbar um 2×60°.

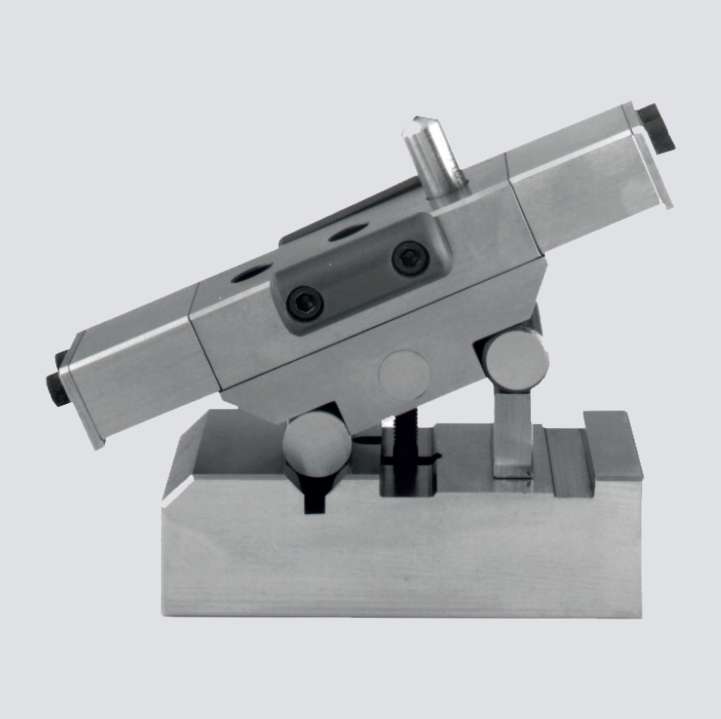

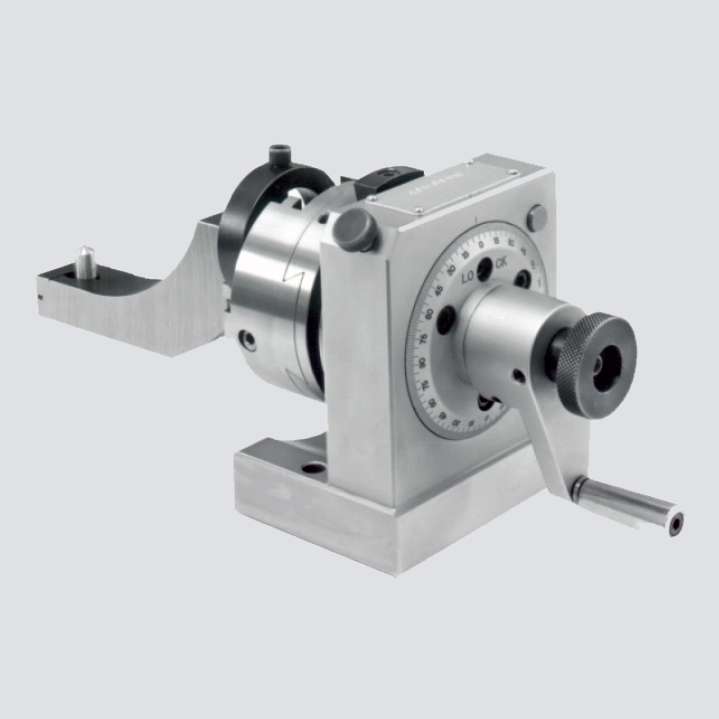

Durch entsprechendes Zubehör (im Lieferumfang enthalten) wird ein Radius- sowie Formabrichten ermöglicht. Die Winkeleinstellung erfolgt mit Teilscheibe, 360°-Teilskala oder mit Endmaßen zwischen verstellbaren Anschlägen und Messbolzen nach dem Sinus-Prinzip.. Zusätzlich zu runden oder mehrkantigen Stempeln kann eine Vielzahl anderer Stempelformen gefertigt werden. Schnelles Schleifen von Formstempeln. Zusätzlich findet das Profilschleif- und Abrichtgerät Verwendung für:. -Leichte Fräsarbeiten -Teilarbeiten -Für die Herstellung von Elektroden für Funkenerosionsmaschinen Spitzenhöhe: 80 mm Teilmöglichkeiten: 24 Teilskala: 360°, drehbar

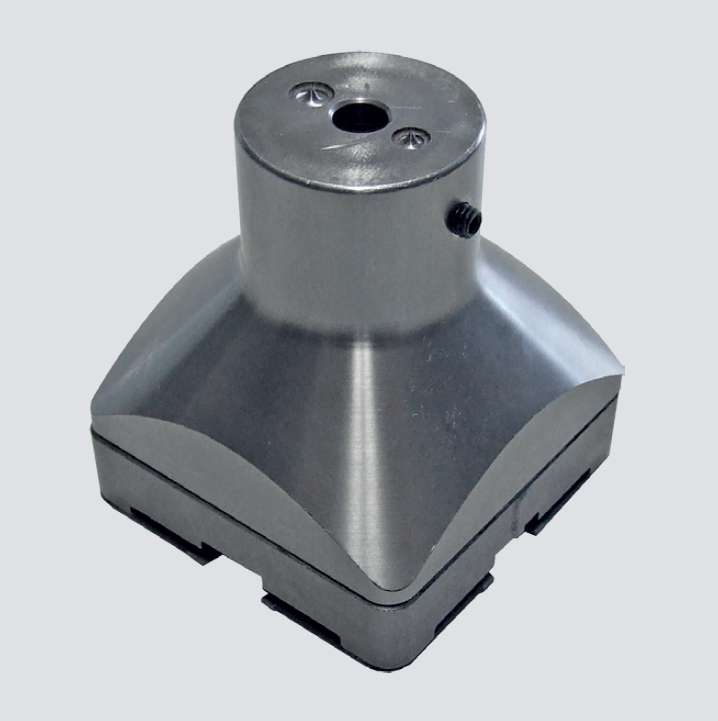

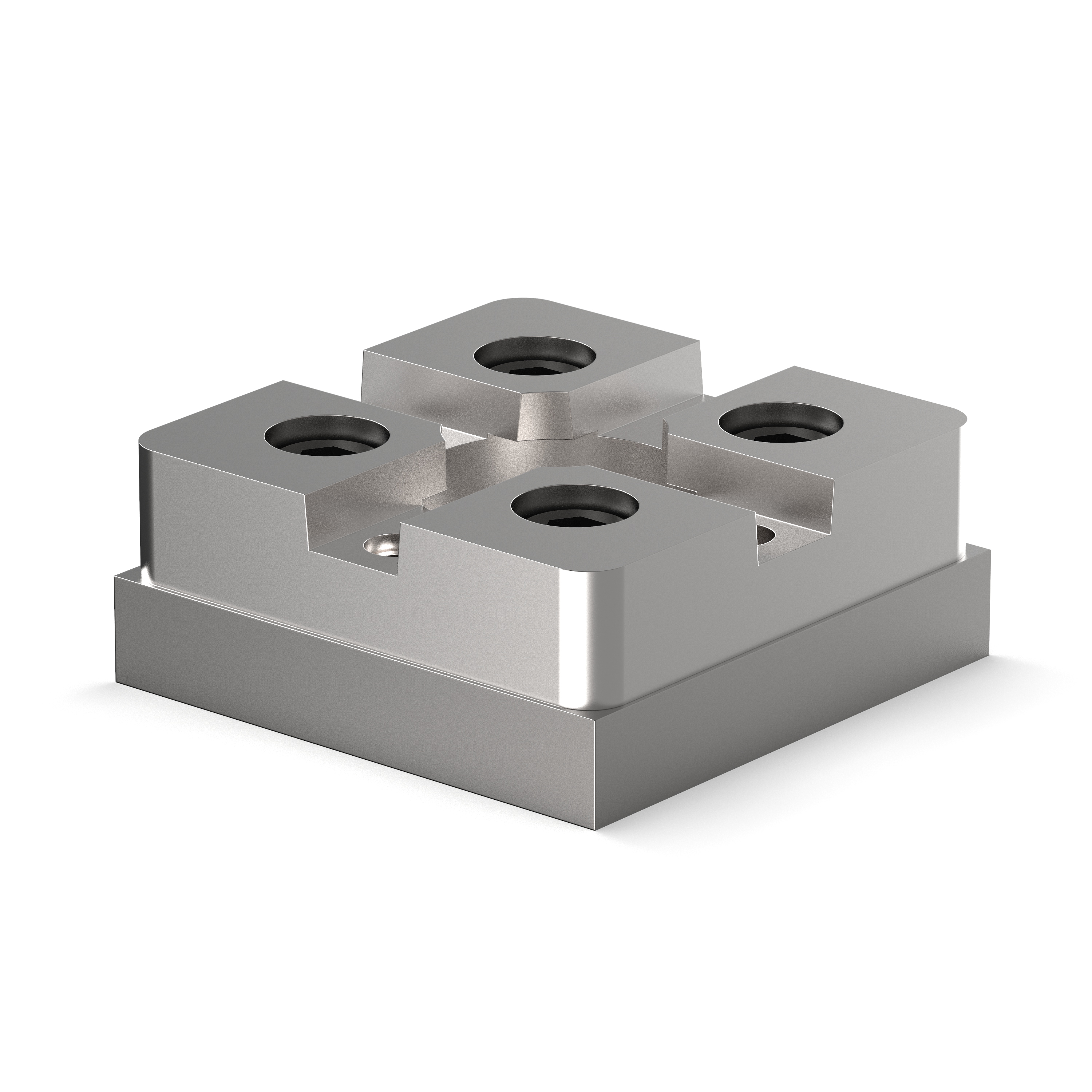

-Befestigung mittels zweier Grip-Einsätze und Befestigungsschraube M6 -Bohrung für CHIP-Codierung auf Anfrage lieferbar -Durchgehende Spülbohrung -Montiert auf 3R-Macro 3R-651,7E-S

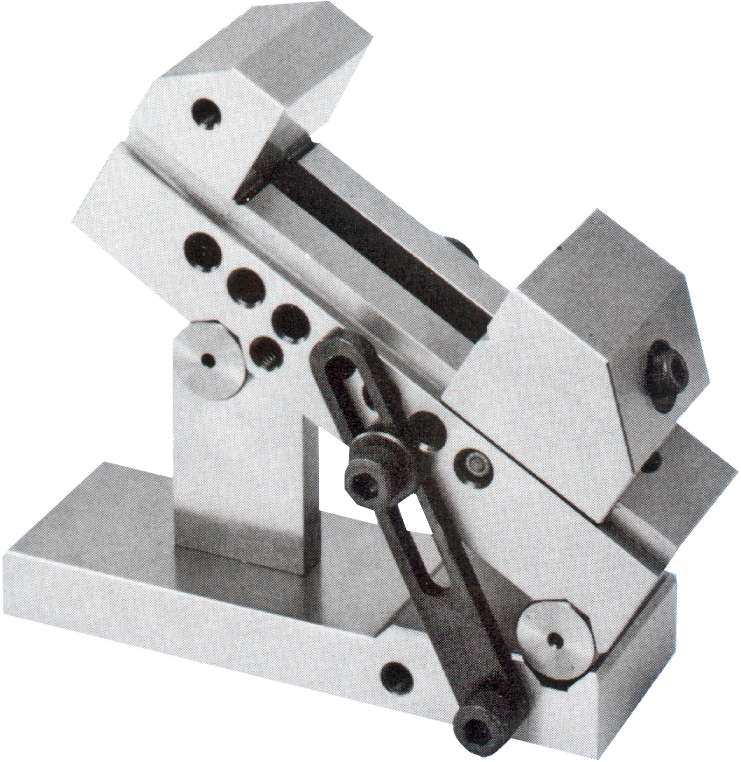

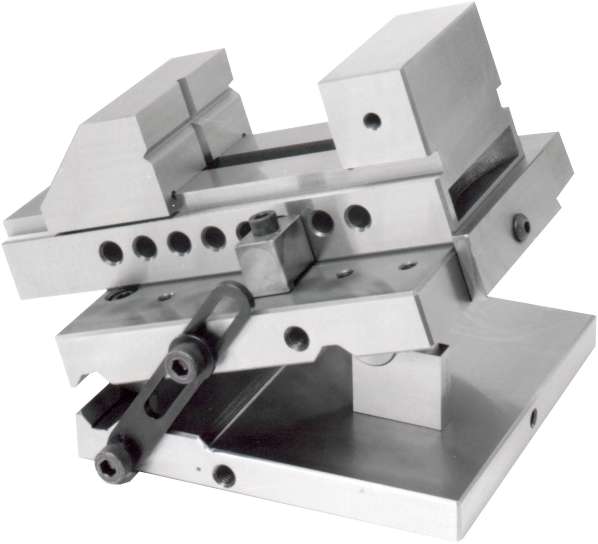

Sinusträger, zum Aufnehmen von Niederzugschraubstock oder Werkstück mittels Spannpratzen. Die Winkeleinstellungen von 0° - 46° (60)° kann mit Endmaßen nach dem Sinusprinzip vorgenommen werden.

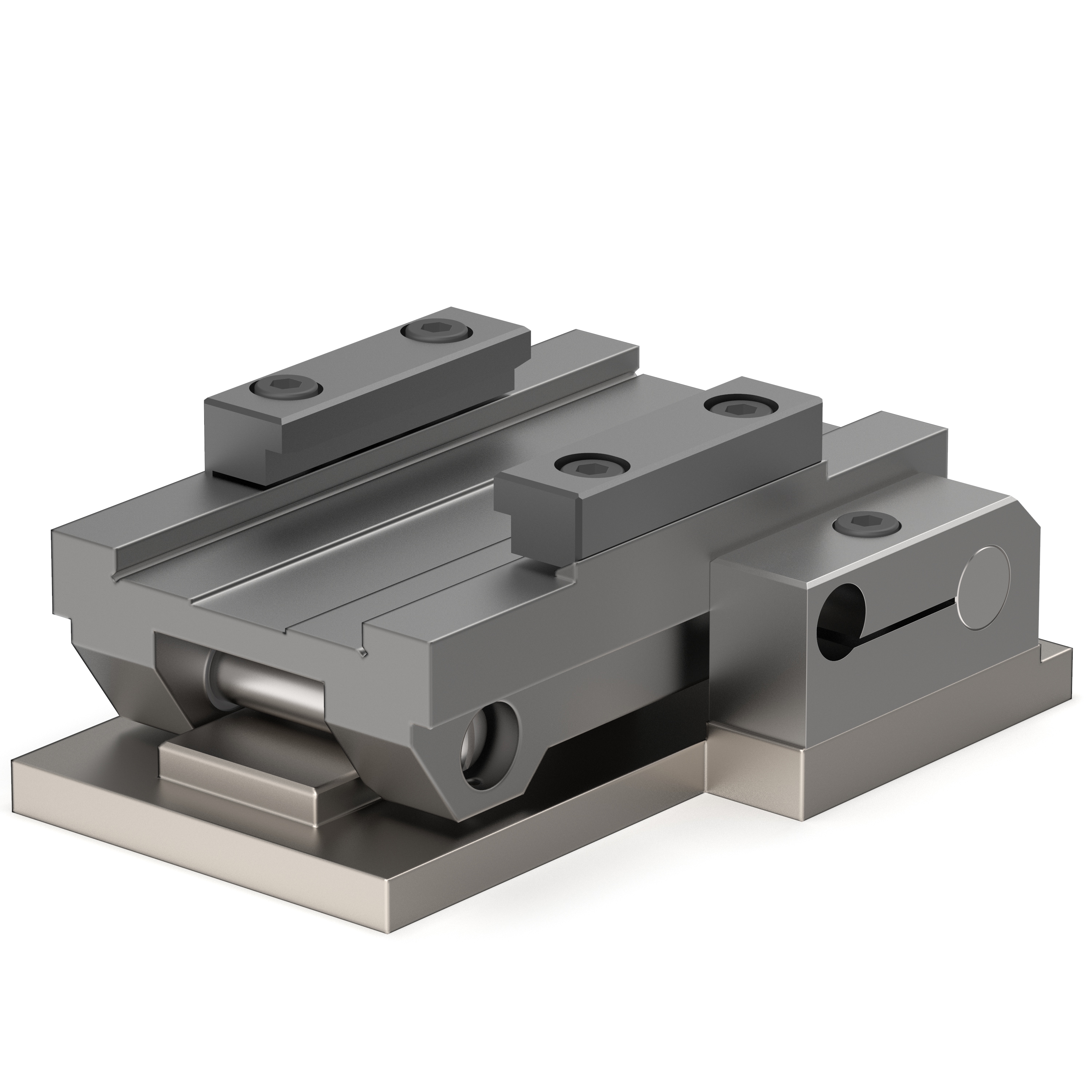

Ausführung für EHS 65 und EHS 65 N. Die Winkeleinstellungen von 0° - 60° kann mit Endmaßen nach dem Sinusprinzip vorgenommen werden. Der Schraubstock kann spindel- oder stirnseitig und aus der Mitte verschiebbar in die Führung eingesetzt werden.

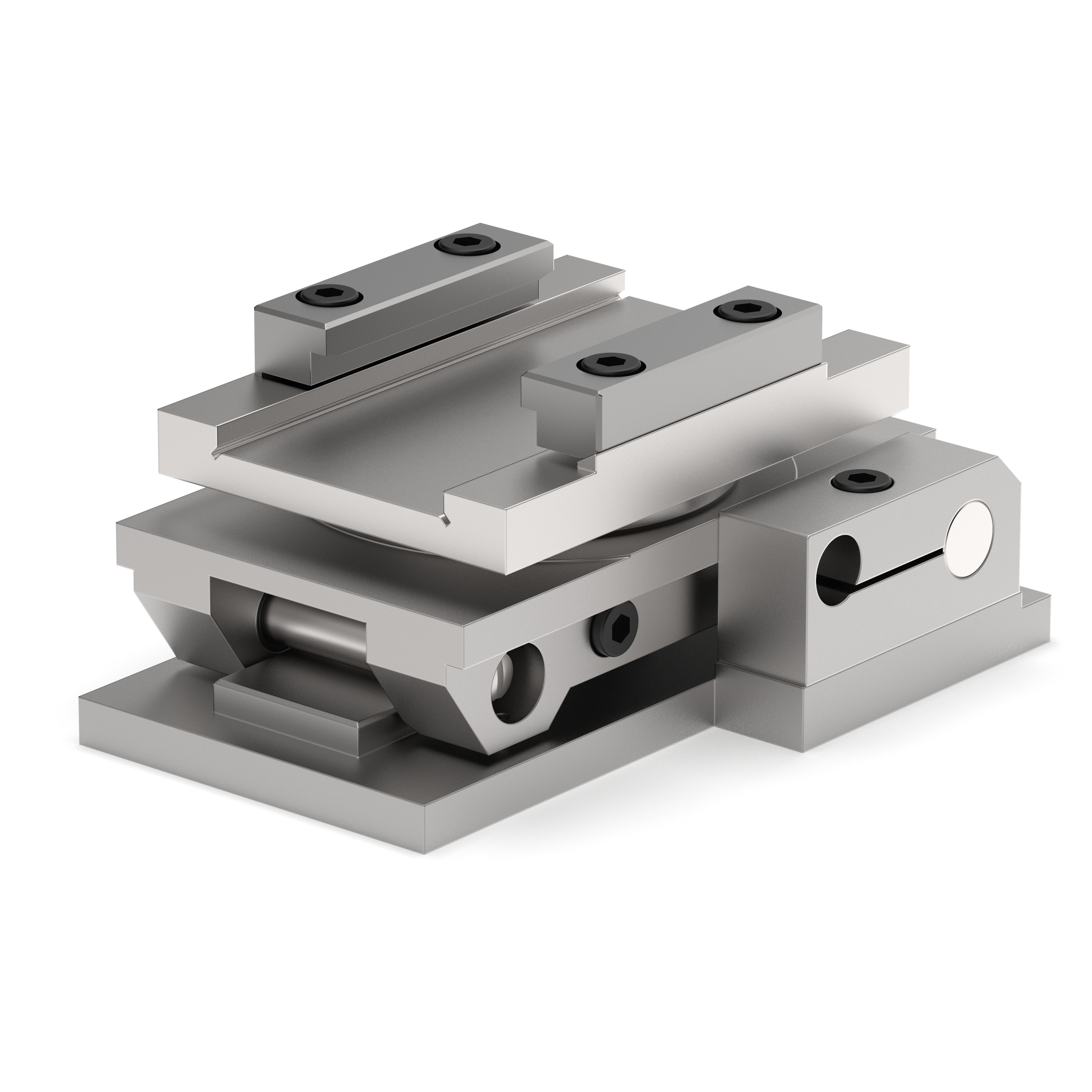

Ausführung für EHS 65 und EHS 65 N. Die Winkeleinstellungen von 0° - 60° kann mit Endmaßen nach dem Sinusprinzip vorgenommen werden. Die Spannmittelaufnahme ist zusätzlich um 360° drehbar.
