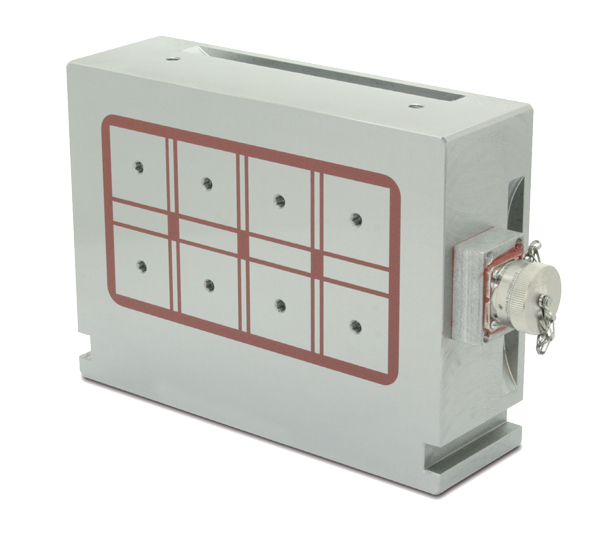

Der SP-BLOCK kann als vertikale Spannebene auf horizontalen Magnetspannplatten arbeiten oder auch einfach auf den Maschinentisch gepratzt werden. Er eignet sich zum Aufspannen von Platten für die stirnseitige Bearbeitung auf Vertikal-Bearbeitungszentren ebenso wie als Schnellwechselbasis auf 5-Achsmaschinen. Angesteuert wir der SP-BLOCK von einer ST211 Feme oder von fast jeder handelsüblichen 400 V Umpolsteuereinheit. Über Verteilerdosen können mehrere SP-BLOCKs gleichzeitig angesteuert werden.

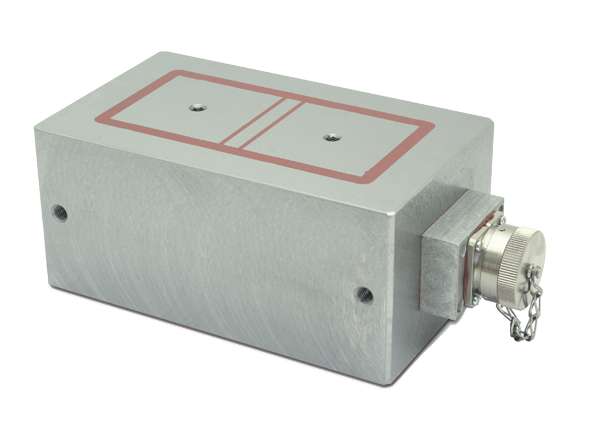

SPQX-BLOCK ist ein zweiseitig aktiver, flexibel einsetzbarer Magnetspannblock. Jede Seite ist mit zwei / vier 70 mm SPQX-Polen - also mit insgesamt 15,6 / 31,2 kN Spannkraft ausgestattet. Er kann verwendet werden, um Werkstücke flexibel zu fixieren oder um als Zusatzspannelement, speziell bei hohen Aufspannungen, Vibrationen zu vermeiden. Die Standard-Bauhöhe von 100,2 mm kann um 6 mm reduziert werden. Ebenso können beide Seiten mit Standardpolverlängerungen fest oder mobil versehen werden. Es sind Höhen zwischen 94 mm und 240 mm realisierbar. Angesteuert wird der SPQX-BLOCK von einer ST 211 Feme oder von fast jeder handelsüblichen 400 V Umpolsteuereinheit. Über Verteilerdosen können mehrere SPQX-BLOCKs gleichzeitig angesteuert werden.

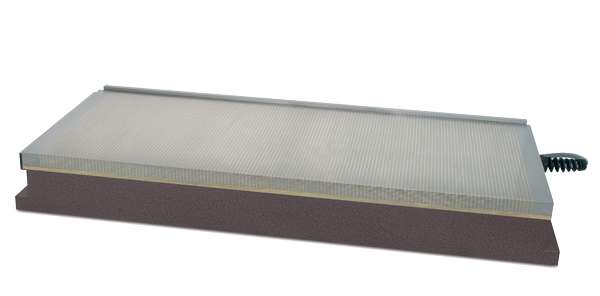

Elektro-Permanent Magnetspannplatte SPEFP mit feiner Polteilung verbinden die Vorteile von Permanent und Elektro Magnetspannplatten. Die Spannplatte erwärmt sich nicht bei langen Spannzeiten, hat ein sehr kontrolliertes Magnetfeld und bietet die Möglichkeiten der Haftkraftregulierung und Entmagnetisierung. SPEFP Magnetspannplatten sind konzipiert für Schleif- und Erodierarbeiten in höchster Präzision, auch an kleinen Werkstücken. Sie überzeugen durch gleichmäßige Haltekraft über den ganzen Spannbereich.

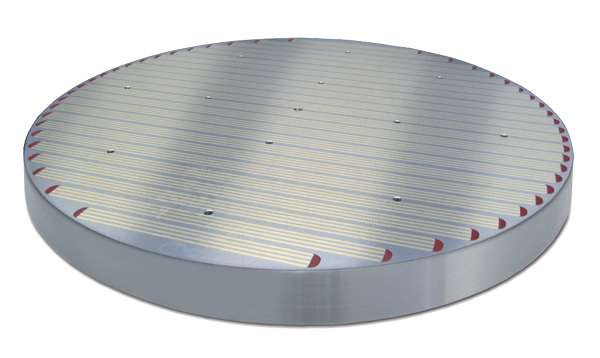

SPFFP/C Elektro-Permanent Magnetrundfutter mit feiner Polteilung verbinden die Vorteile von Permanent- und Elektromagnetrundfuttern. Die Spannplatte erwärmt sich nicht bei langen Spannzeiten, hat ein sehr kontrolliertes Magnetfeld und bietet die Möglichkeiten der Haftregulierung und Entmagnetisierung. SPFFP/C Magnetspannplatten sind konzipiert für Schleifarbeiten in höchster Präzision – auch an kleinen Werkstücken ab 2 mm Materialstärke. Sie überzeugen durch gleichmäßige Haltekraft über den ganzen Spannbereich. SPFFP/C Magnetspannplatten haben einen polplattenlosen Aufbau. Somit sind sie besonders flach, sehr leicht und an vielen Stellen mechanisch bearbeitbar. Die Kabelverbindung zum Umpolsteuergerät kann seitlich eingesteckt werden oder an der Rückseite über einen Schleifringkontakt angeschlossen werden.

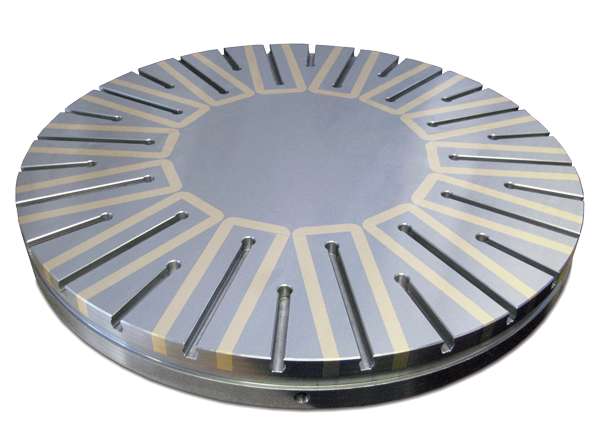

Elektro-Permanent Magnetrundfutter SPPFR sind zur finalen Bearbeitung von Ringen und zum Hartdrehen oder Schleifen geeignet. Das verstärkte keramische Magnetsystem ermöglicht es auch, hochlegierte und gehärtete Materialien nach der Bearbeitung voll zu entmagnetisieren. Der Monoblock-Grundkörper und die messingisolierten Magnetpole sorgen für maximale Steifigkeit und beste Wärmeabfuhr. Optional einsetzbare mobile und flexible Polverlängerungen erlauben es, das Werkstück freizustellen und verzugsfrei aufzuspannen. Durchmesser bis 2000mm werden massiv aus einem Grundkörper gefertigt. Größere Durchmesser können aus Einzelsegmenten aufgebaut werden. Die Kabelverbindung zum Umpolsteuergerät kann seitlich oder rückseitig über einen Schleifringkontakt angeschlossen werden. Schutzklasse IP 67.

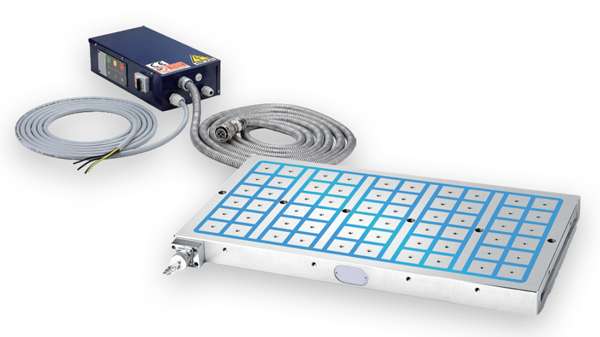

Starke Elektro-Permanent-Magnetspannplatten mit Quadratpoltechnik, maximaler Steifigkeit und Zuverlässigkeit. Magnetspannplatten SPQP-E sind zum Einsatz im Werkzeug- und Formenbau sowie auch im Maschinenbau geeignet. Es können kleine und dünnwandige Werkstücke, aber auch große Werkstücke bearbeitet werden. Die Magnetspannplaten benötigen zum Schalten nur einen kurzen Stromimpuls.Ohne weiteren Energieverbrauch, ohne störende Verbindungen.

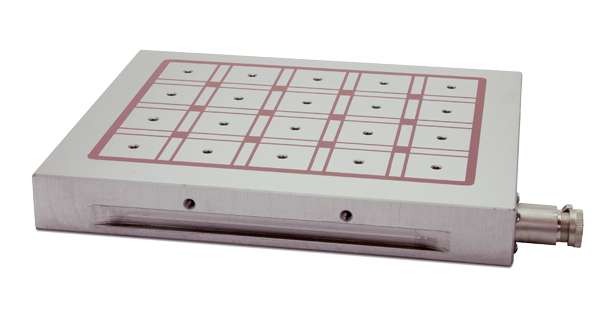

Superleichte, nur 51mm hohe Magnetspannplatte in SPQX Technologie mit 50er Polen. Pro Pol wird eine Haltekraft von 4000 Newton erreicht.Die HE50 ist konzipiert für den Werkzeug- und Maschinenbau. Sie ist geeignet zum Spannen von kleineren und dünnwandigen Werkstücken auf schnellen und leichten Maschinen. Spannschlitze an zwei Seiten und die Möglichkeit die Magnetspannplatte an vielen Stellen zu durchbohren, ermöglichen eine schnelle, flexible Montage.

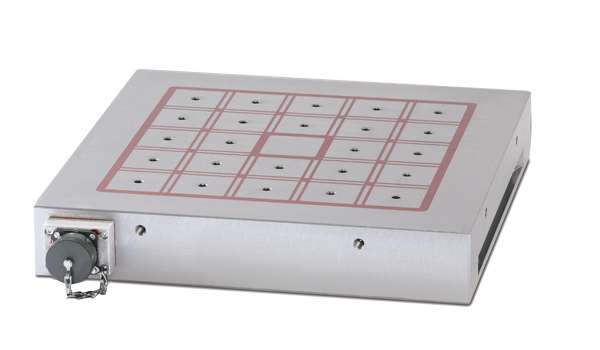

SPQX-LOCK Magnetspannplatten sind mit extra starker Rahmenkonstruktion ausgestattet. Die Bauhöhe ist 68mm und die Platten können rückseitig 22mm tief eingebohrt oder 12mm abgefräst werden. Optimal zum Einbringen von Referenzelementen für Nullpunkt-Spannsysteme. Transportgewinde rundum ermöglichen einen problemlosen horizontalen oder vertikalen Krantransport.

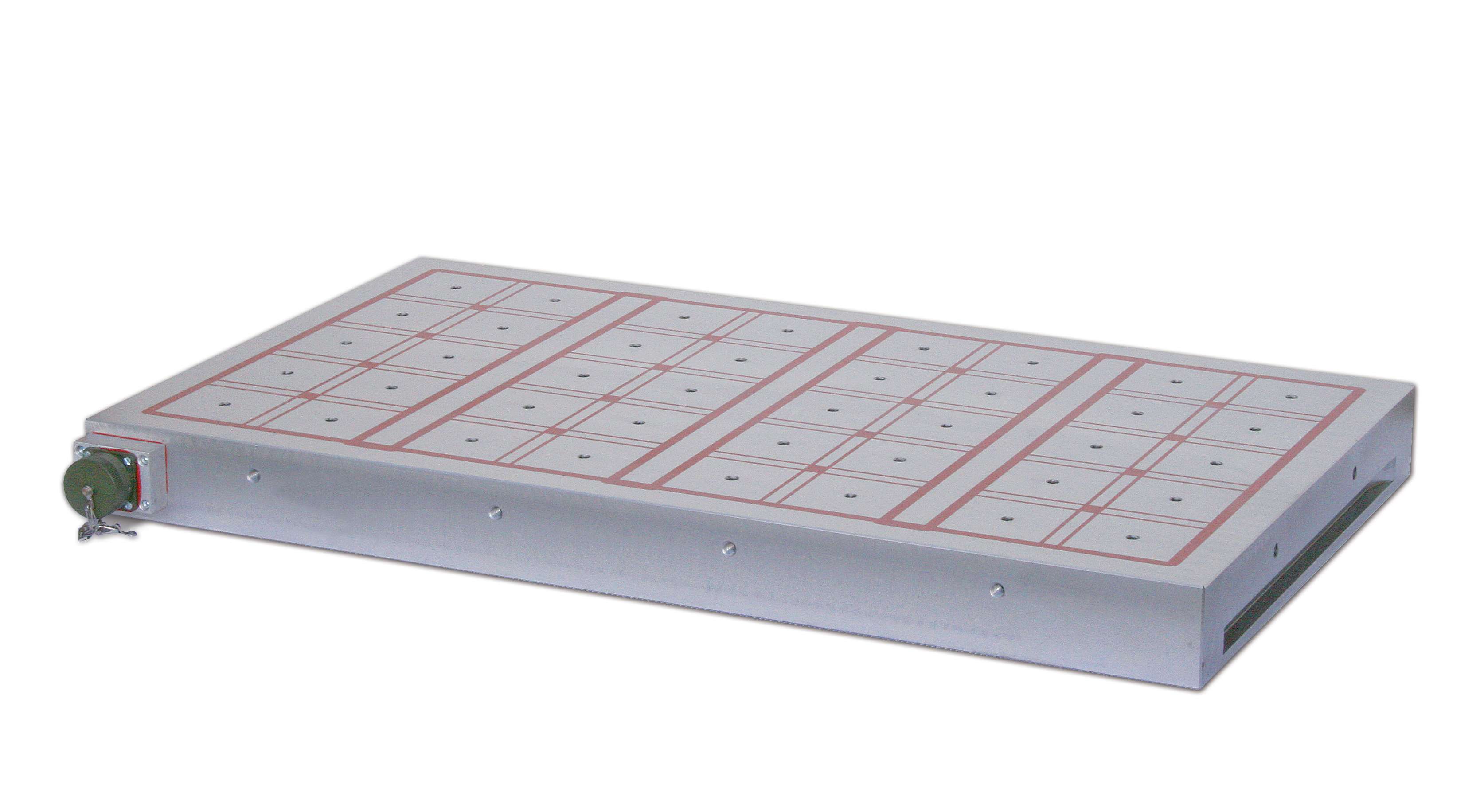

Version mit 70x70 mm Polen für die Bearbeitung vornehmlich großer Werkstücke. Pro Pol wird eine Haltekraft von 7800 Newton erreicht.SPQX-HD70 sind mit den weltweit meistverkauften Magnetsystemen für die schwere Zerspanung kompatibel. Spannschlitze an zwei Seiten und die Möglichkeit, die Magnetspannplatte an vielen Stellen zu durchbohren ermöglichen eine schnelle, flexible Montage. Rückseitig kann 22 mm tief eingebohrt werden.

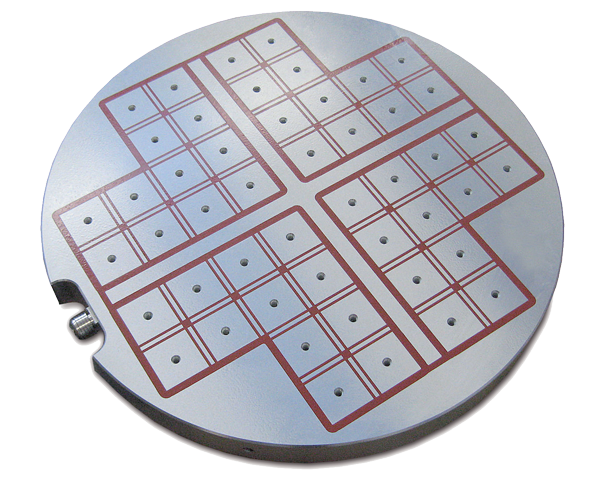

Runde Magnetspannplatten mit SPQX Quadratpolen eignen sich besonders für Bearbeitungszentren mit Rundtisch, für Dreh- und Fräsbearbeitung.Die SPQX-RD Magnetspannplatten sind in der Standard-Version mit seitlichem Steckanschluss, aber auch mit Schleifkontakten zur Wellendurchführung versehen. Mit Hilfe von Polverlängerungen, die auf den Quadratpolen aufgebracht werden können, ist ein sicheres Spannen von unebenen Werkstücken möglich.<br>SPQX Quadratpol Magnetspannplatten ermöglichen das vibrationslose Bearbeiten von Werkstücken und garantieren ein sicheres Spannen, da sie unempfindlich auf Störungen bei der Stromversorgung reagieren.

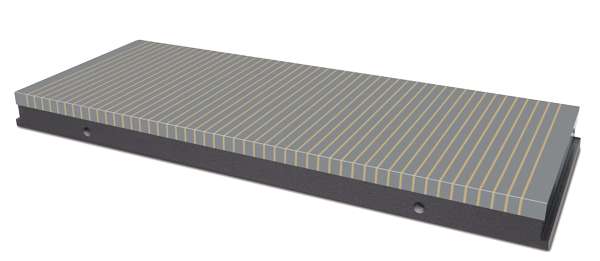

SPUGP Elektro-Permanent Magnetspannplatten mit 15 + 3 mm Parallelpolteilung eignen sich, um Werkstücke ab 40x40x10mm sicher und präzise aufzuspannen. Das Elektro-Permanent Magnetsystem erwärmt sich nicht bei langen Spannzeiten und hat ein sehr kontrolliertes Magnetfeld.
