Dreibackenfutter DBF
ab 1,00 €*
1,00 €*
Dieses Produkt ist in 14 Ausführungen erhältlich.
Alle Varianten anzeigen
Produktnummer:
B900500075
Filter
| Vorschau | Produktnummer | Ausführung | Eigenes Feld | Anwendung | Besonderheiten | D1 [mm] | D [mm] | Gewicht [kg] | H1 [mm] | H2 [mm] | M max [Nm] | Spannkraft [N] | Spannweite [mm] |
|---|
Produktinformationen "Dreibackenfutter DBF"

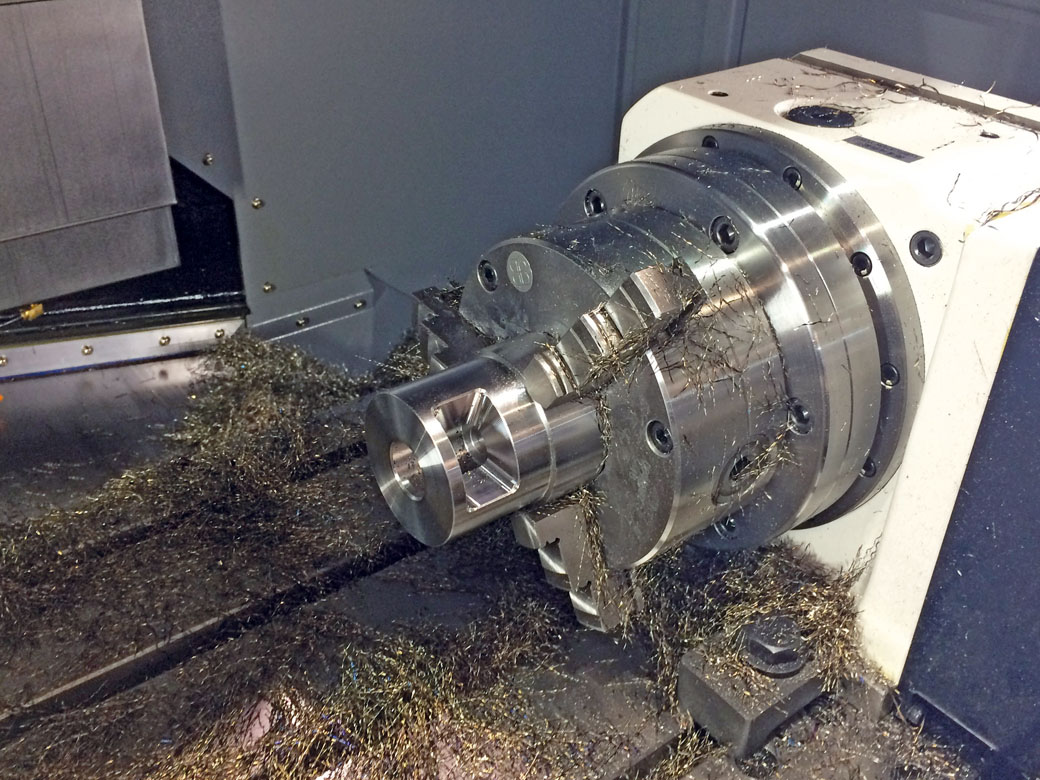

Mechanische Präzisions-Planspiralfutter aus Stahl mit zylindrischer Zentrieraufnahme nach DIN 6350. Die Futter gewährleisten eine gleichmäßige Spannkraft durch zentrisch spannende Backen sowie eine hohe Rundlaufgenauigkeit. Die Ausführungen mit Grundplatte ermöglichen die einfache Montage auf unterschiedlichen Maschinentischen mit T-Nut 14 mm oder auf kundenspezifischem Befestigungsbohrbild.
| Anwendung: | Paletten-Automation , Präzisionsspannung , Rohteilspannung |
|---|---|
| Besonderheiten: | Hohe Genauigkeit, Hohe Spannkraft |

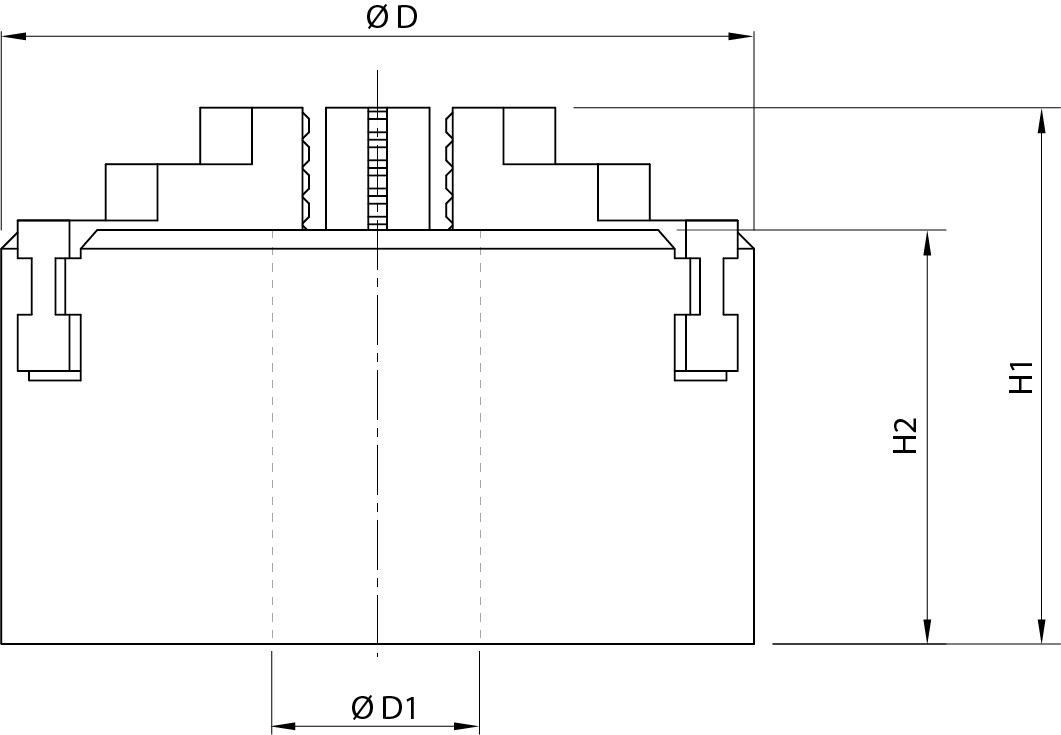

| D1 [mm]: | 16, 20, 35,5, 42, 55, 76, 103, 136 |
| D [mm]: | 80, 100, 125, 160, 200, 250, 315, 400 |
| Gewicht [kg]: | 0, 1,5, 2,8, 5,0, 10,0, 17,5, 29,0, 50,0, 85,0 |
| H1 [mm]: | 58, 68, 83,5, 101, 111, 128, 142, 156 |
| H2 [mm]: | 44, 50, 59,5, 68, 78, 89, 96, 108 |
| M max [Nm]: | 35, 50, 75, 120, 160, 180, 200, 280 |
| Spannkraft [N]: | 17,5, 29,0, 10000, 17000, 24000, 31000, 37000, 46000, 55000, 65000 |
| Spannweite [mm]: | 2-71, 3-83, 3-125, 4-160, 4-200, 5-250, 10-315, 10-400, 37000, 46000 |
