Elektro-Permanent Magnetspannblock SPQX-BLOCK HD70
ab 1,00 €*
1,00 €*
| Vorschau | Produktnummer | Ausführung | Eigenes Feld | Anzahl Pole & | Ausführung | B [mm] | Gewicht [kg] | H [mm] | Haltekraft [N/cm²] | Haltekraft [N] | L [mm] | Magnetfeldhöhe [mm] | Passendes Steuergerät* | Stromspannung [V] |
|---|
SPQX-BLOCK ist ein zweiseitig aktiver, flexibel einsetzbarer Magnetspannblock. Jede Seite ist mit zwei / vier 70 mm SPQX-Polen - also mit insgesamt 15,6 / 31,2 kN Spannkraft ausgestattet.
Er kann verwendet werden, um Werkstücke flexibel zu fixieren oder um als Zusatzspannelement, speziell bei hohen Aufspannungen, Vibrationen zu vermeiden.

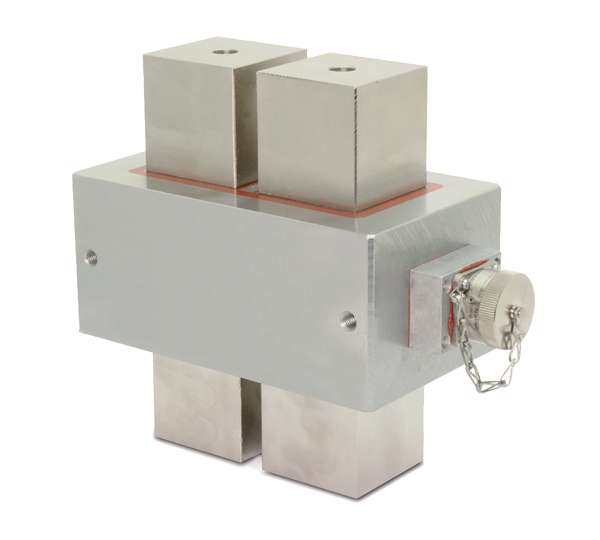

Die Standard-Bauhöhe von 100,2 mm kann um 6 mm reduziert werden. Ebenso können beide Seiten mit Standardpolverlängerungen fest oder mobil versehen werden. Es sind Höhen zwischen 94 mm und 240 mm realisierbar.
Angesteuert wird der SPQX-BLOCK von einer ST 211 Feme oder von fast jeder handelsüblichen 400 V Umpolsteuereinheit. Über Verteilerdosen können mehrere SPQX-BLOCKs gleichzeitig angesteuert werden.
| Anzahl Pole &: | 2+2, 4+4 |
|---|---|
| Ausführung: | rechteckig |
| B [mm]: | 130 |
| Gewicht [kg]: | 20, 39 |
| H [mm]: | 100 |
| Haltekraft [N/cm²]: | 160 |
| Haltekraft [N]: | 15600+15600, 31200+31200 |
| L [mm]: | 220, 390 |
| Magnetfeldhöhe [mm]: | / |
| Passendes Steuergerät*: | SP211 FEME |
| Stromspannung [V]: | 400 |
