Mechanische Zentrischspanner MZR
ab 1,00 €*
1,00 €*
Dieses Produkt ist in 12 Ausführungen erhältlich.
Alle Varianten anzeigen
Produktnummer:
B200500139
Filter
| Vorschau | Produktnummer | Ausführung | Eigenes Feld | Anwendung | B [mm] | Bauart | Besonderheiten | Gewicht [kg] | H1 [mm] | H [mm] | Hub [2xmm] | L [mm] | Spannkraft (N) | Spannweite (mm) | Wendebacken |
|---|
Produktinformationen "Mechanische Zentrischspanner MZR"

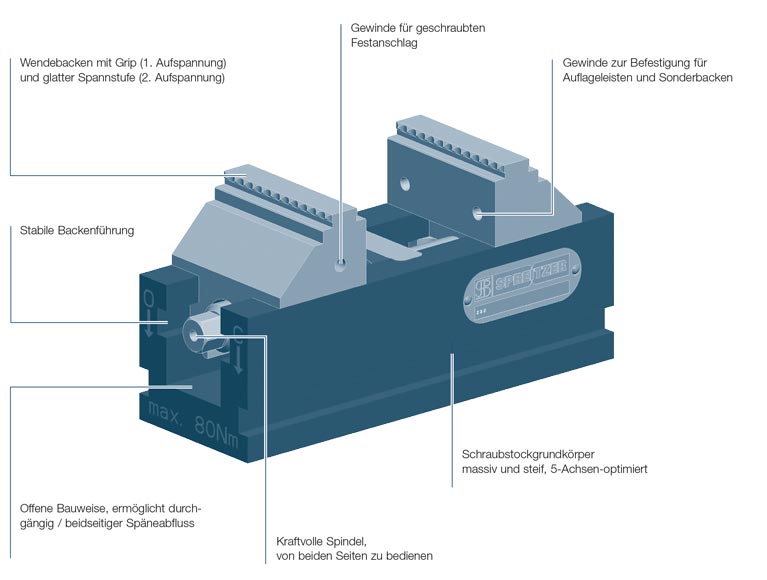

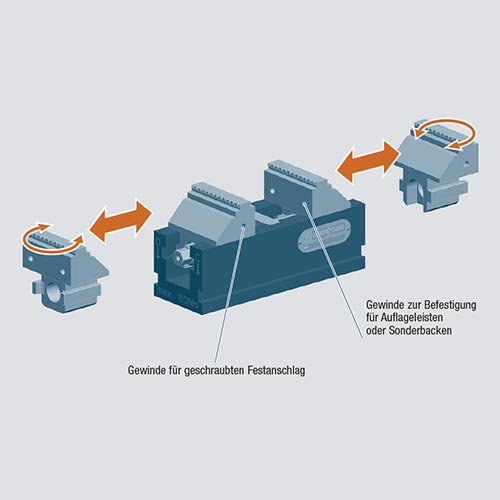

Die kompakte Zentrischspanner-Baureihe MZR wird als kosteneffektives Spannmittel für Rohteile auf Mehrachsen-Bearbeitungszentren und Automationssystemen eingesetzt. Sie kommt überall dort zum Einsatz, wo maximale Zentrier- und Wiederholgenauigkeiten nicht erforderlich sind. Der Spannbereich kann durch die einteiligen Wendebacken mit integrierten Gripstufen vergrößert werden.
| Anwendung: | Paletten-Automation, Rohteilspannung |
|---|---|

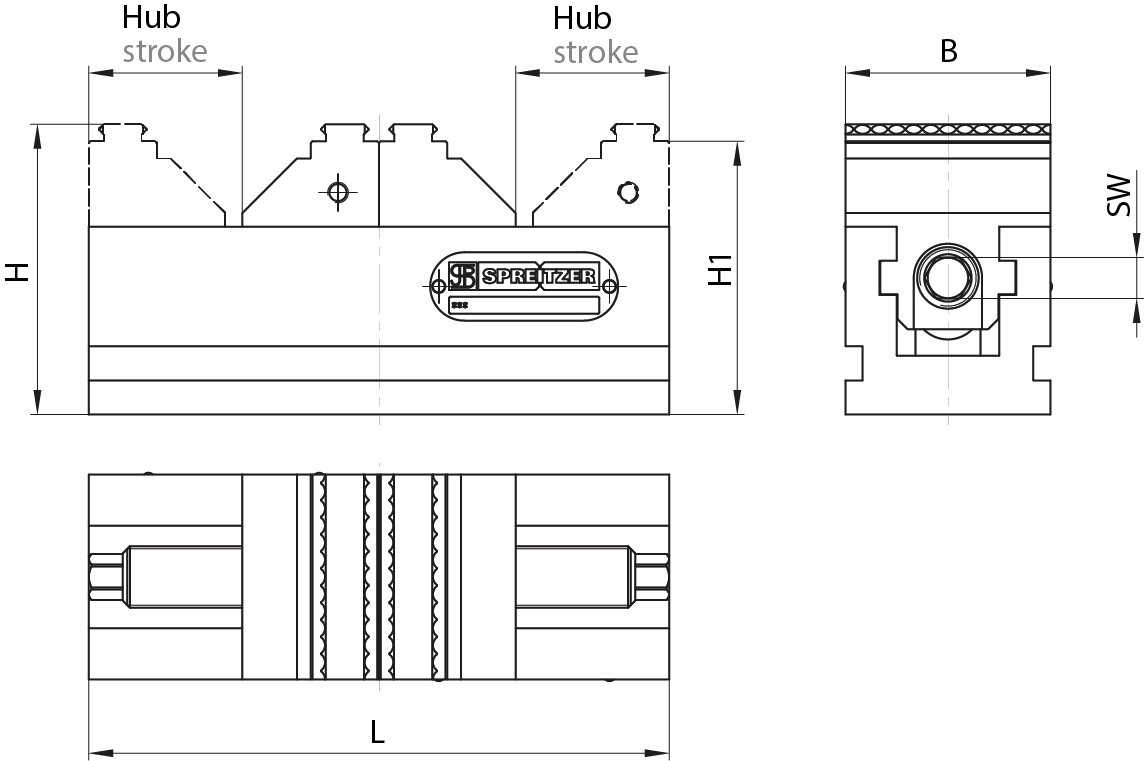

| B [mm]: | 36, 60, 80, 100, 125 |
| Bauart: | Offen, optimiert für Späneabfluss |
| Besonderheiten: | Wendebacken, kein Vorprägen |
| Gewicht [kg]: | 0,8, 1,2, 3,0, 4,0, 5,2, 5,5, 6,9, 8,0, 10,0, 12,0, 15,0 |
| H1 [mm]: | 48, 80, 90, 112 |
| H [mm]: | 52, 84, 94, 116 |
| Hub [2xmm]: | 19, 20, 29, 35, 39, 45, 64, 69, 80, 114 |
| L [mm]: | 80, 120, 150, 170, 190, 220, 280, 320 |
| Spannkraft (N): | 16000, 30000, 40000, 50000 |
| Spannweite (mm): | 59, 86, 99, 108, 130, 136, 178, 186, 220, 278 |
| Wendebacken: | ja |
