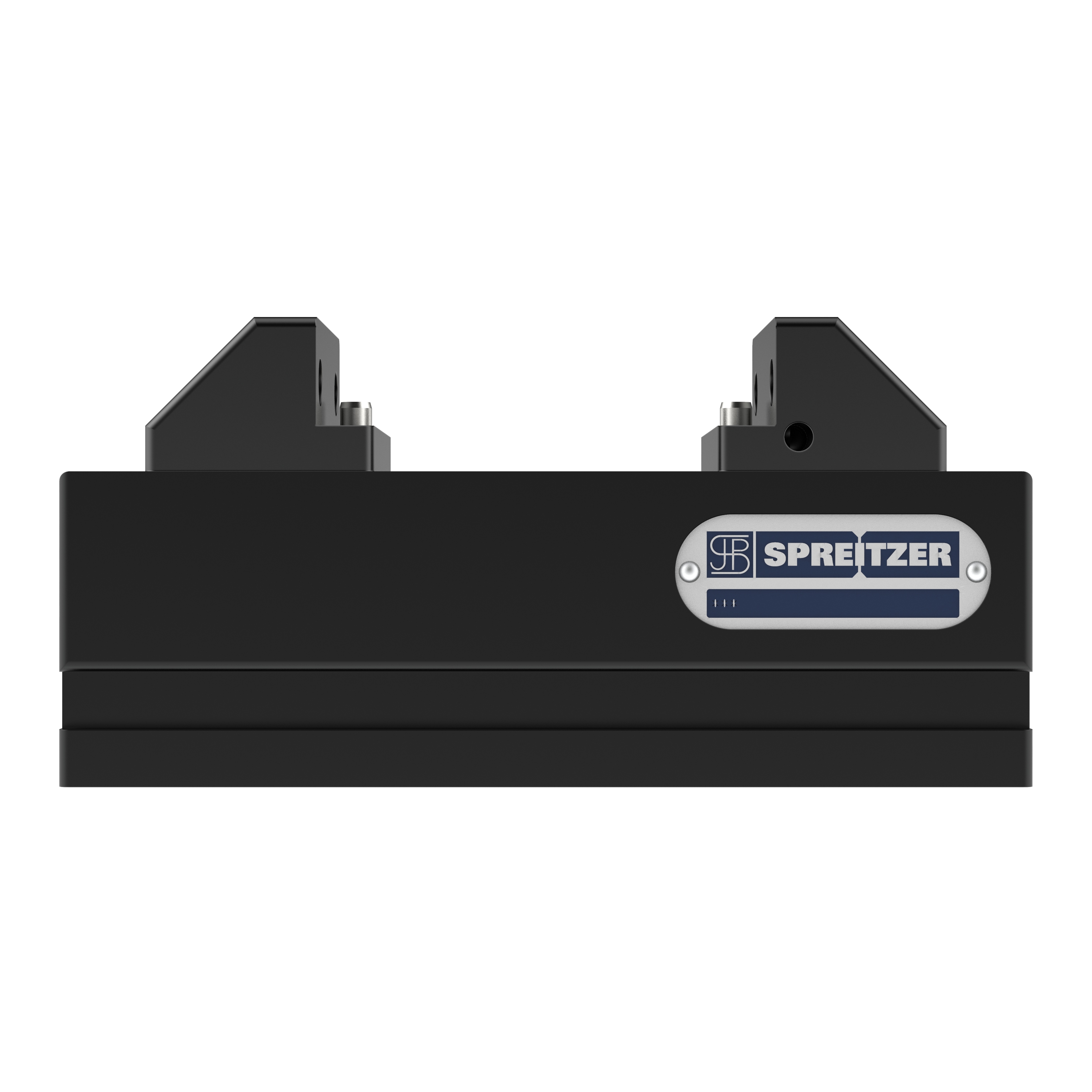

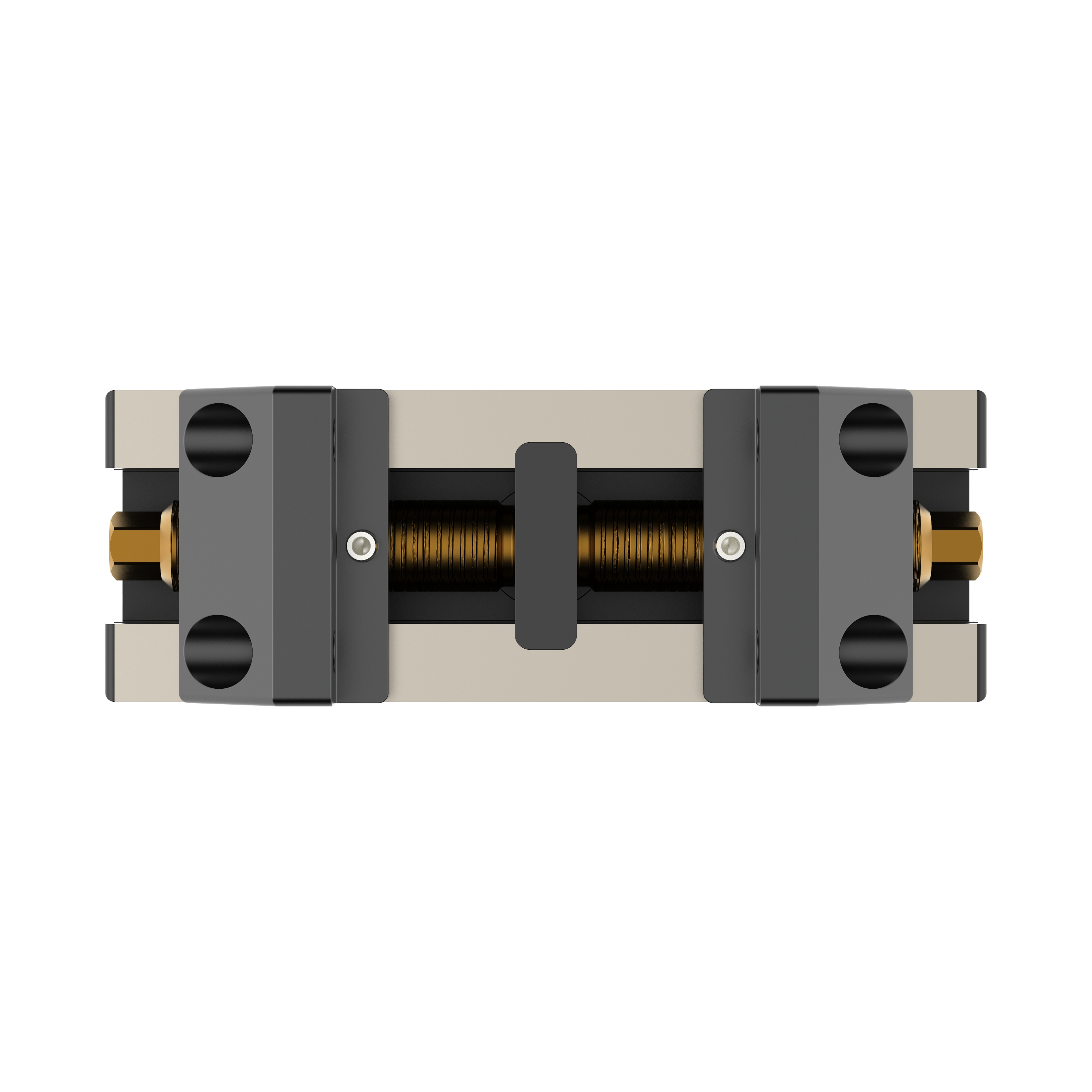

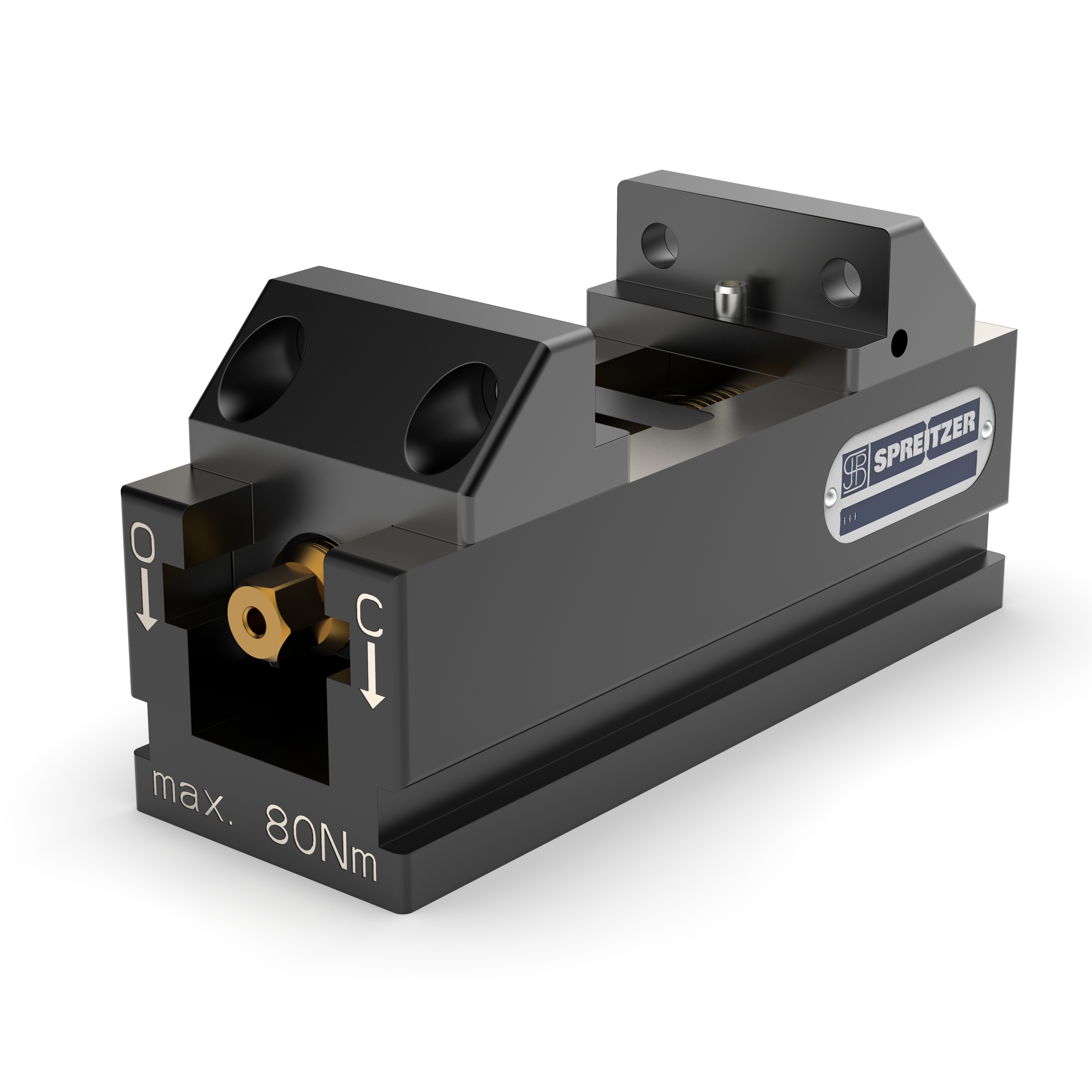

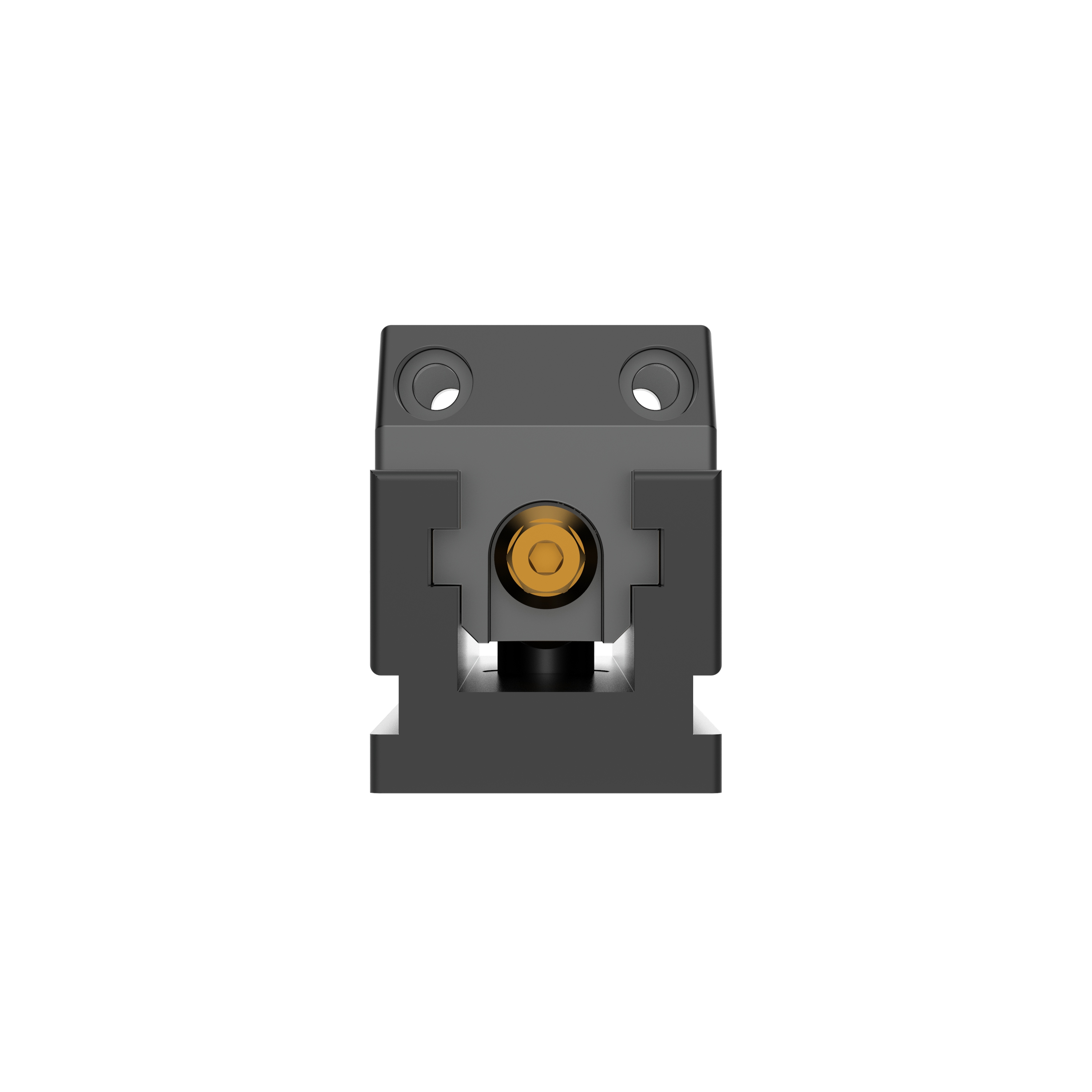

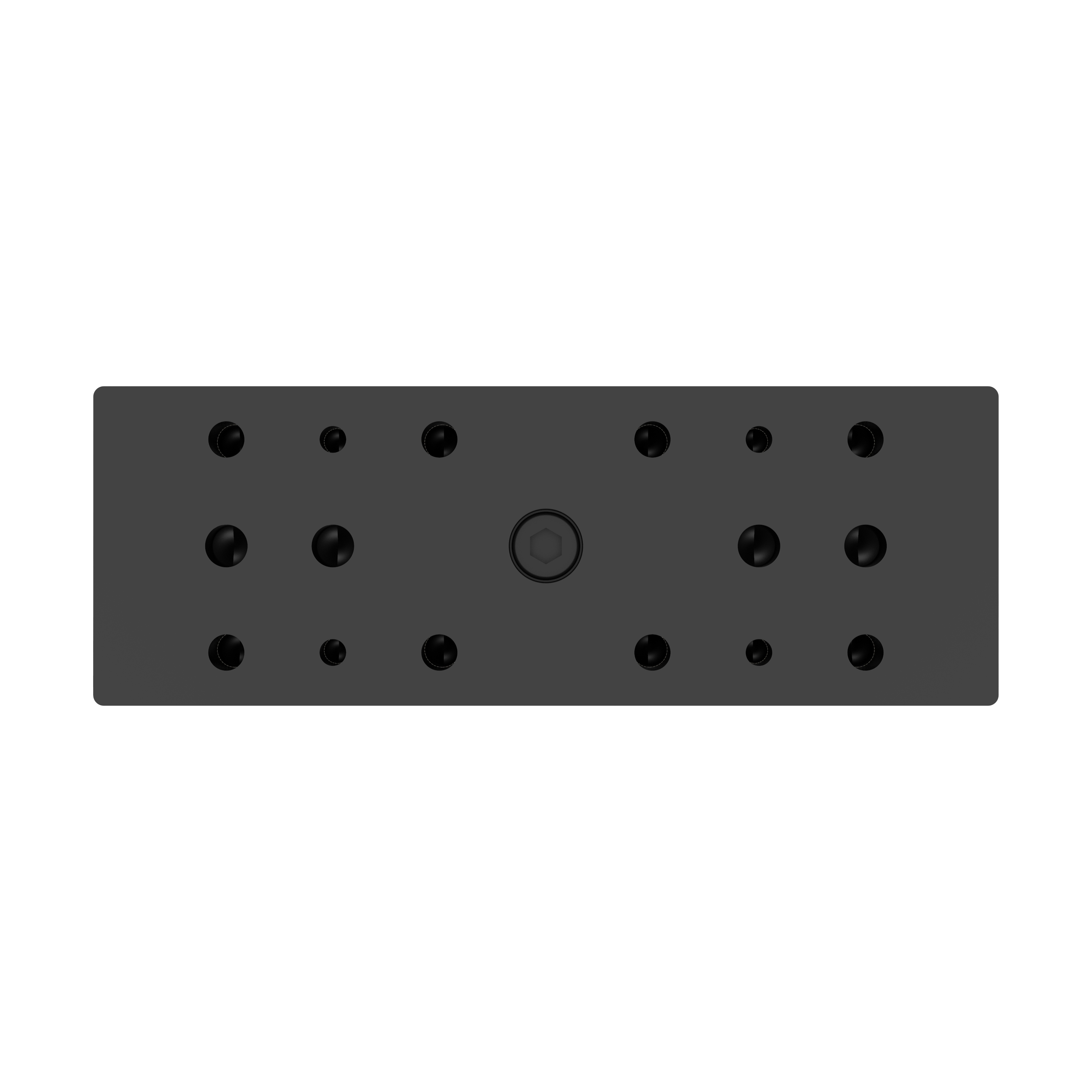

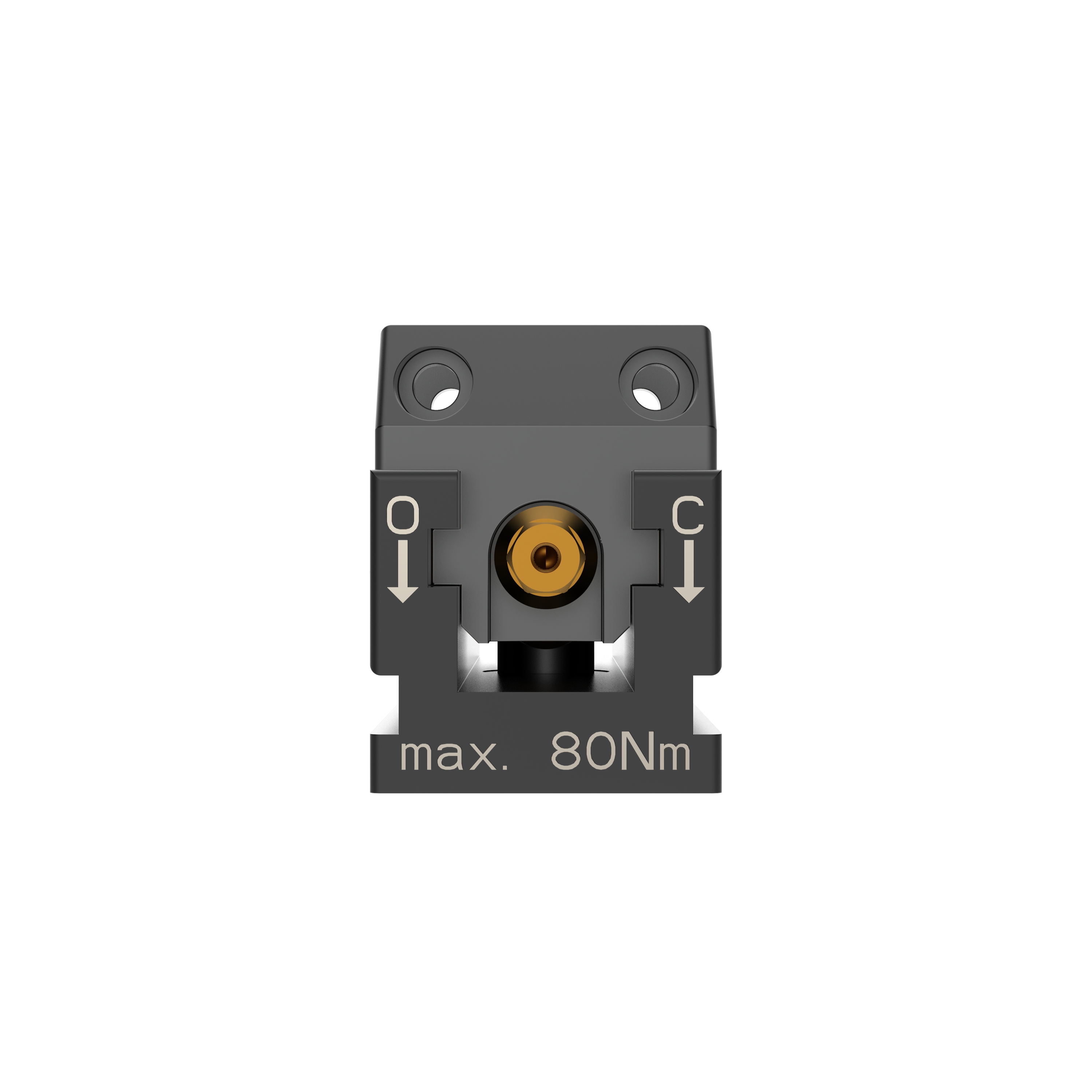

Mechanischer Zentrischspanner MZE
ab 1,00 €*
1,00 €*
Dieses Produkt ist in 28 Ausführungen erhältlich.
Alle Varianten anzeigen
Produktnummer:
B200500168
Filter
| Vorschau | Produktnummer | Ausführung | Eigenes Feld | Anwendung | Art der Spannung | B (mm) | Bauart | Bauart-invalid | Besonderheiten | Betätigung | Gewicht (kg) | H (mm) | H1 (mm) | H2 (mm) | Hauptanwendung | Hub (2 x mm) | L (mm) | Nichtrostend | SW (mm) | Spannkraft (N) | Spannweite (mm) |
|---|
Produktinformationen "Mechanischer Zentrischspanner MZE"

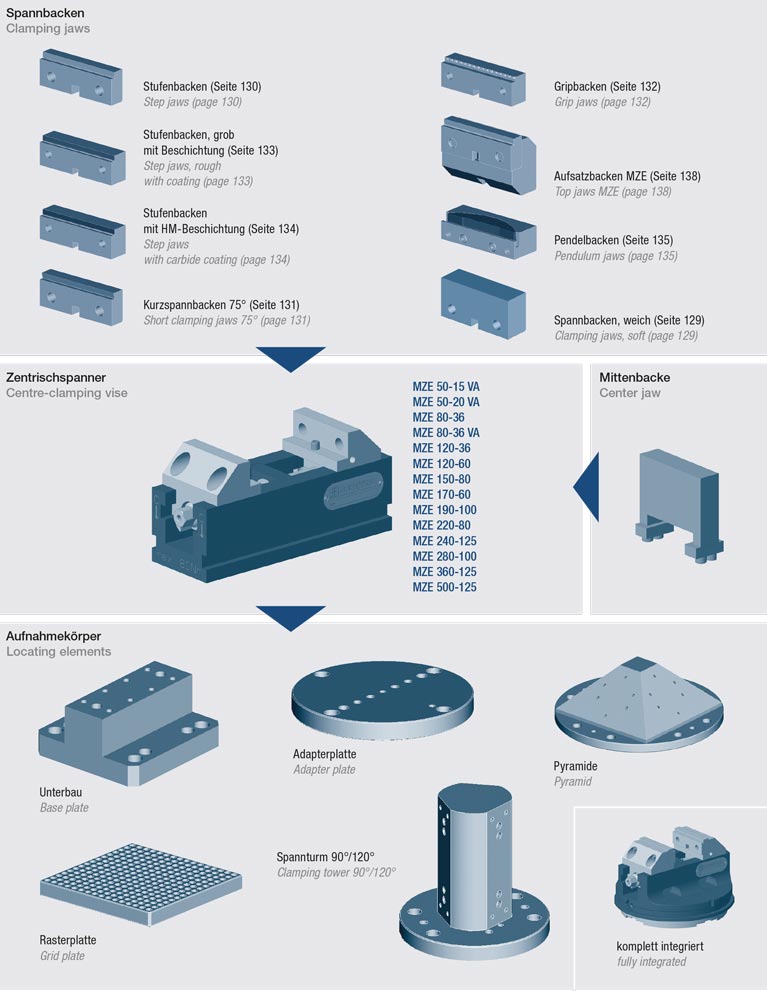

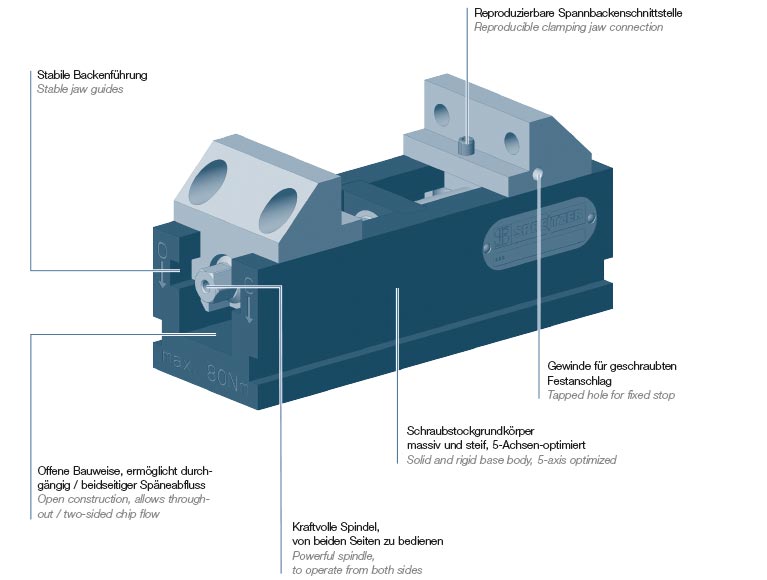

Diese Zentrischspanner-Baureihe dient als kraftvolles und wirtschaftliches Spannmittel auf Mehrachsen-Bearbeitungszentren sowie Automationssystemen. Durch die auswechselbaren Spannbacken wird ein flexibler Einsatz ermöglicht. Der maximale Freiheitsgrad resultiert aus der kompakten Bauform des Spannmittels und ermöglicht dem Kunden eine optimale Zugänglichkeit zum Werkstück in der 5- und Mehrseiten-Bearbeitung.
| Anwendung: | Paletten-Automation, Rohteilspannung |
|---|---|
| Art der Spannung: | Einfachspannung, Zentrisch |

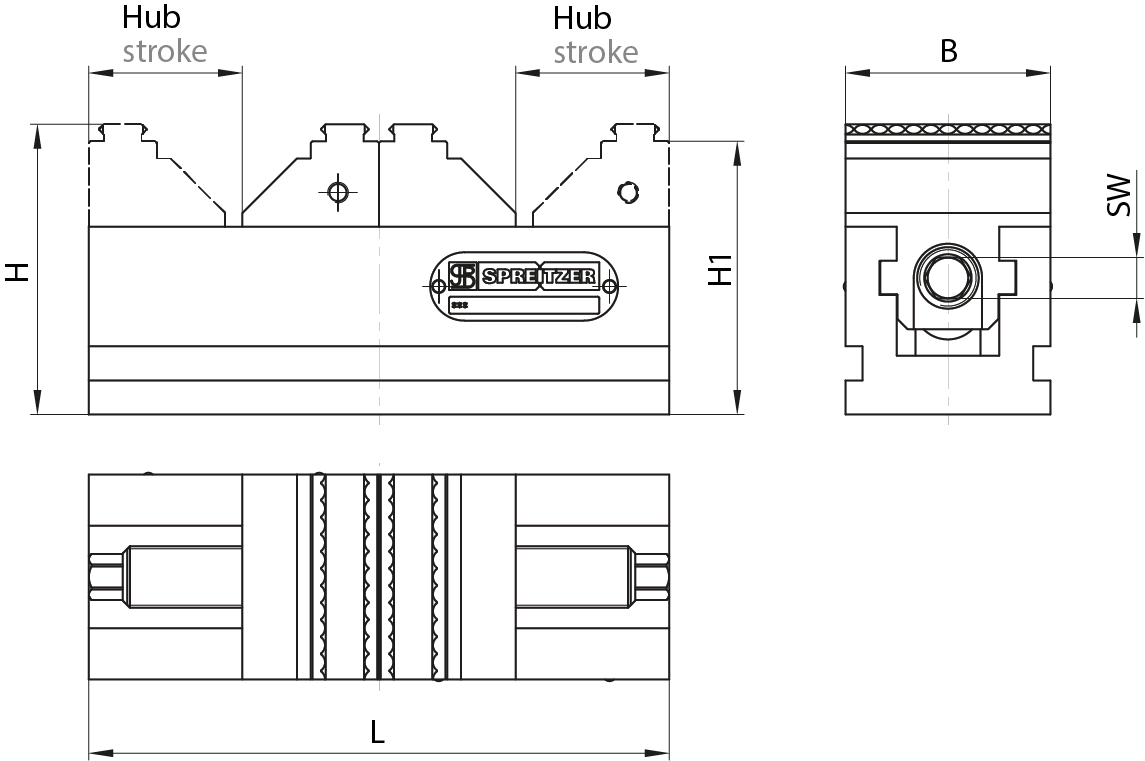

| B (mm): | 15(38), 20(38), 36, 60, 80, 100, 125 |
| Bauart: | Offen, optimiert für Späneabfluss |
| Bauart-invalid: | Offen, optimiert für Späneabfluss |
| Besonderheiten: | Auswechselbare Spannbacken, auswechselbare Spannbacken, großer Spannbereich |
| Betätigung: | Mechanisch |
| Gewicht (kg): | 0,2, 0,8, 1,2, 3,0, 4,0, 5,5, 8,0, 10,2, 15,0, 23,0, 30,0, 34,0 |
| H (mm): | 29, 39, 50, 82, 92, 114, 140 |
| H1 (mm): | 22, 39, 63, 70, 90, 110 |
| H2 (mm): | 28, 38, 48, 80, 90, 112, 138 |
| Hauptanwendung: | Paletten-Automation, Rohteilspannung |
| Hub (2 x mm): | 12, 18, 19, 25, 38, 39, 44, 48, 57, 82, 108, 178 |
| L (mm): | 50, 80, 120, 150, 170, 190, 220, 240, 280, 360, 500 |
| Nichtrostend: | ja |
| SW (mm): | 4,5, 8, 12, 15, 18 |
| Spannkraft (N): | 5000, 16000, 30000, 40000, 50000, 70000 |
| Spannweite (mm): | 26, 40, 64, 80, 90, 100, 130, 190, 250, 390 |
