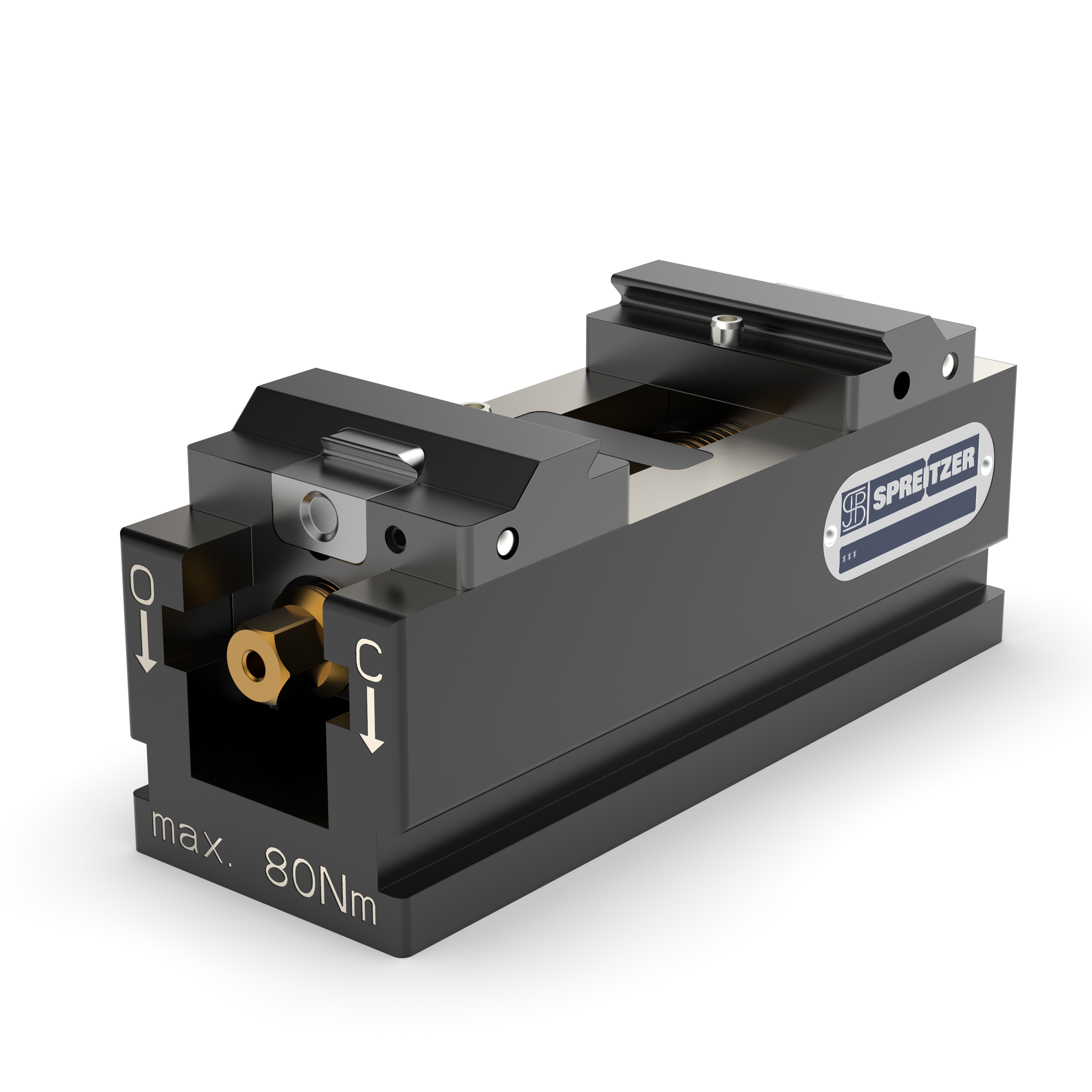

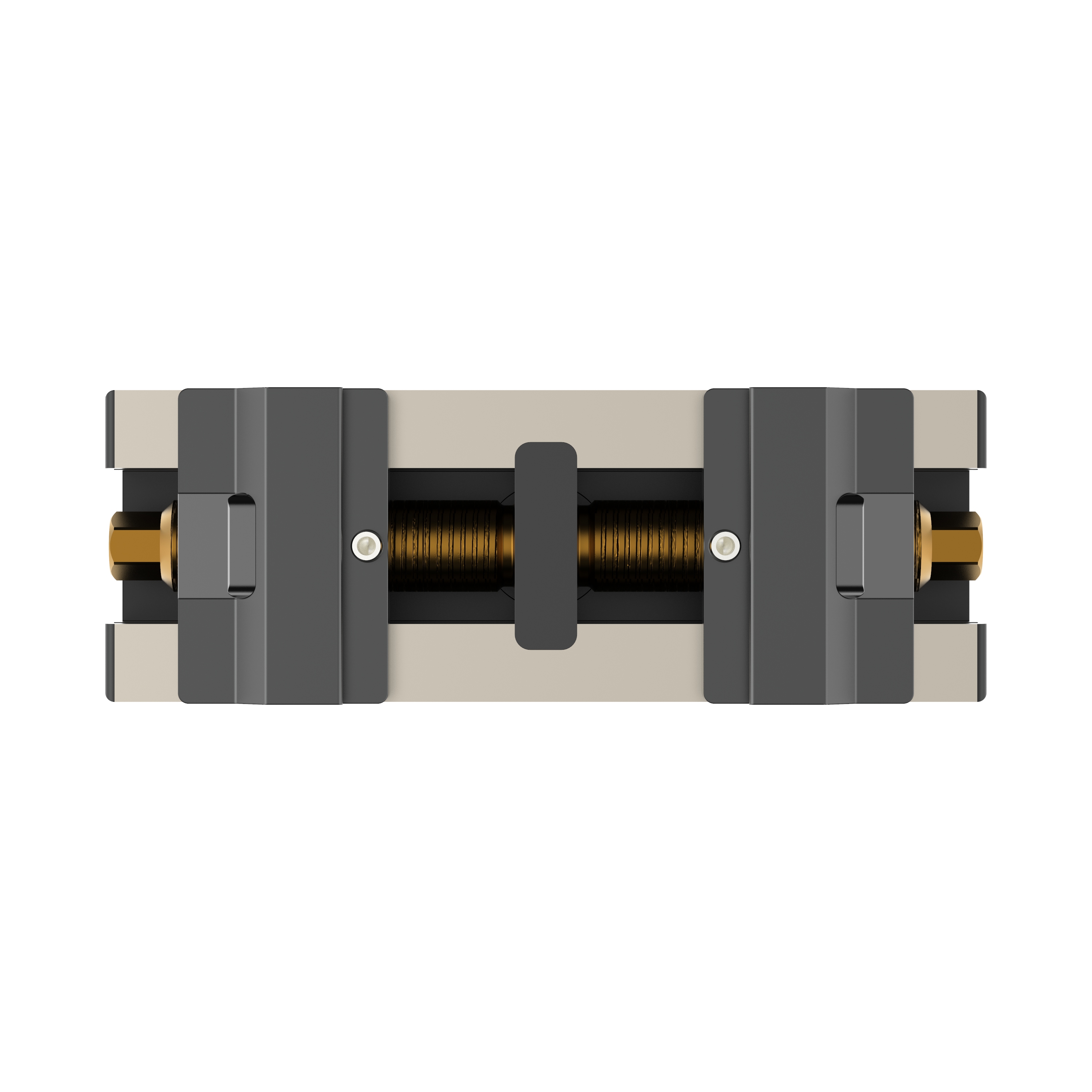

Mechanischer Zentrischspanner MZQ
ab 1,00 €*
1,00 €*

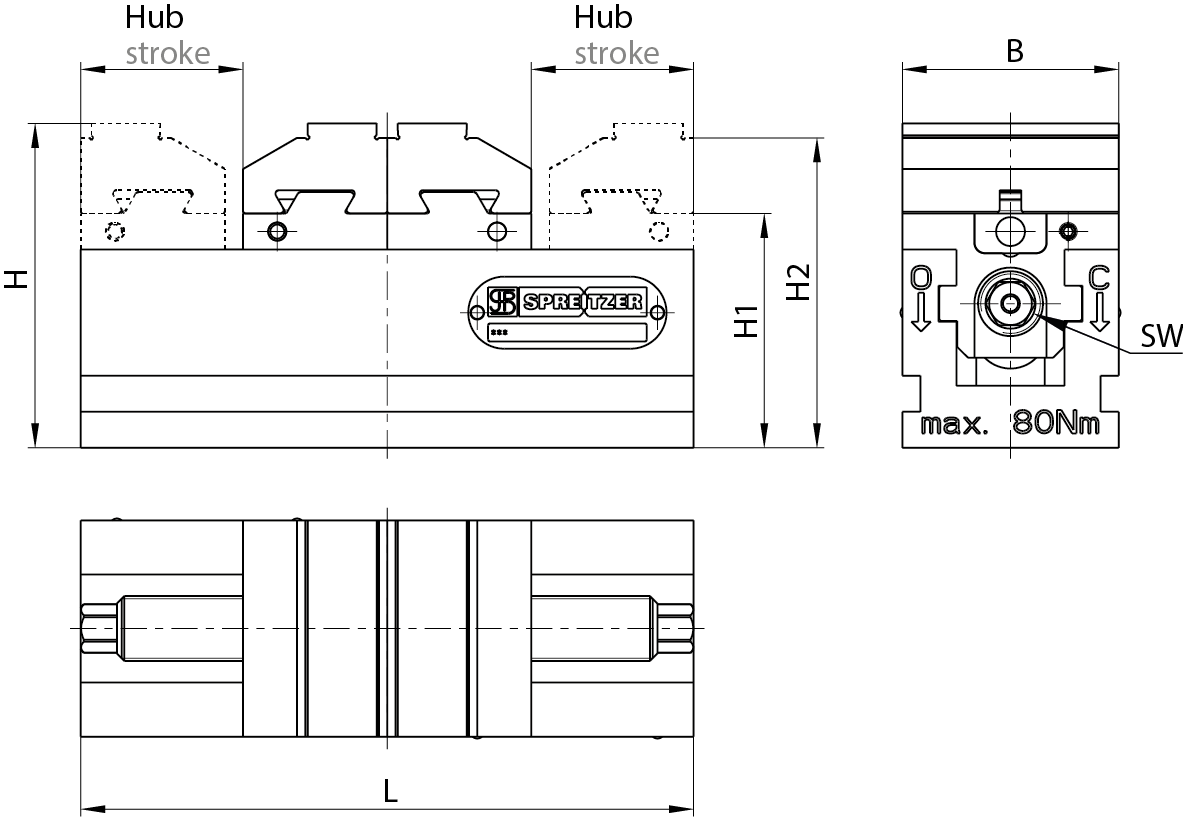

| Vorschau | Produktnummer | Ausführung | Eigenes Feld | Anwendung | Art der Spannung | B (mm) | Bauart | Bauart-invalid | Besonderheiten | Betätigung | Gewicht (kg) | H (mm) | H1 (mm) | H2 (mm) | Hauptanwendung | Hub (2 x mm) | L (mm) | SW (mm) | Spannkraft (N) | Spannweite (mm) |
|---|

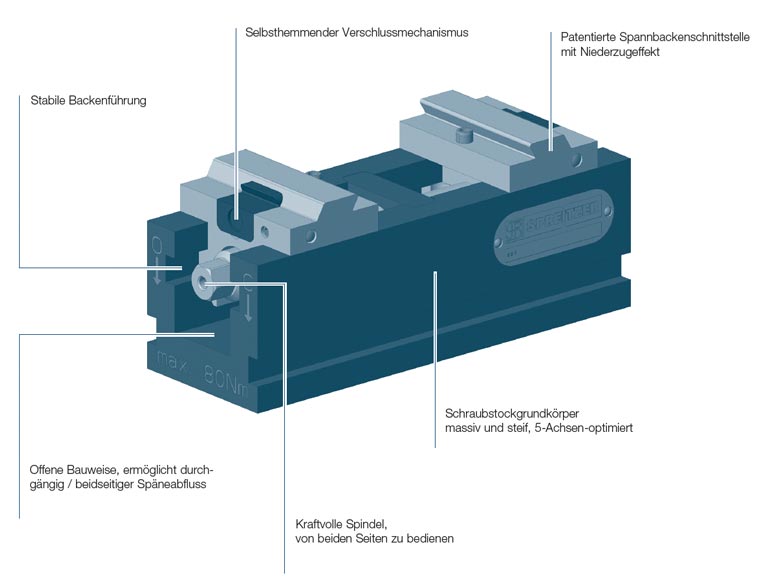

Die Zentrischspanner-Baureihe MZQ mit Schnellwechselbacken ermöglicht das Wechseln der Aufsatzbacken innerhalb von Sekunden. Sie wurden speziell für den Einsatz innerhalb der Paletten-Automation bzw. für täglich mehrmaliges Umrüsten der Zentrischspanner konzipiert.

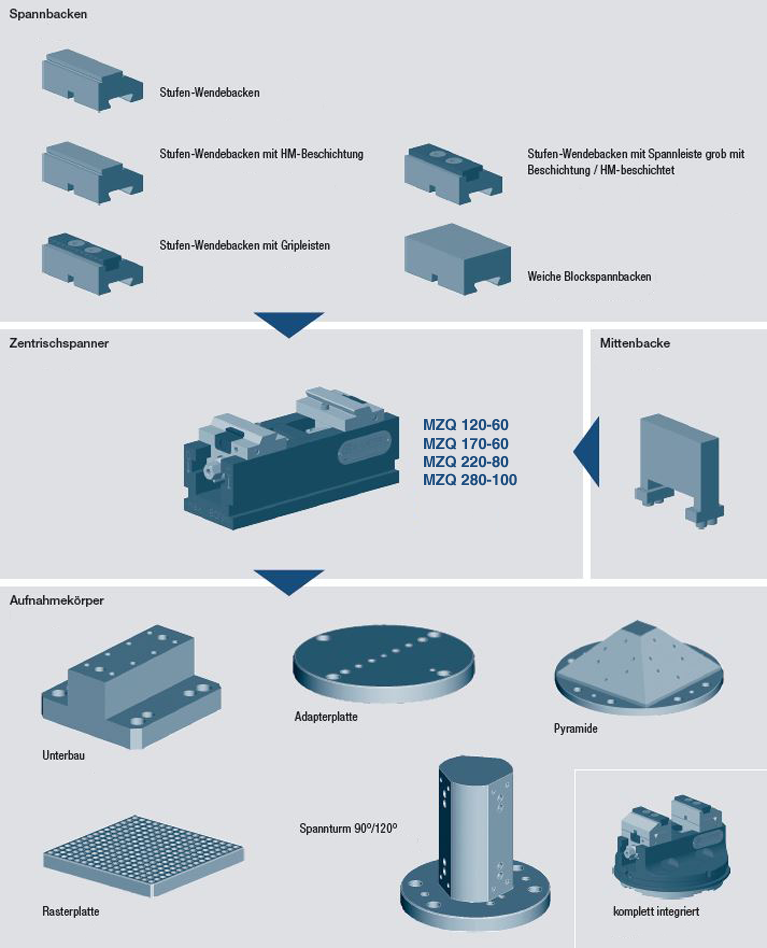

Die Stufen-Wendebacken ermöglichen maximale Zugänglichkeit auch bei kurzen Zerspanungswerkzeugen. Durch die variable Stufenform der Aufsatz-Wendebacken, kann der komplette Spannbereich abgedeckt werden.
| Anwendung: | Paletten-Automation, Rohteilspannung |
|---|---|
| Art der Spannung: | Einfachspannung, Zentrisch |
| B (mm): | 60, 80, 100 |
| Bauart: | Offen, optimiert für Späneabfluss, Semi-gekapselt |
| Bauart-invalid: | Offen, optimiert für Späneabfluss |
| Besonderheiten: | Spannbackenwechsel in Sekunden, Spannbackenwechsel in Sekunden, Großer Spannbereich, großer Spannbereich |
| Betätigung: | Mechanisch |
| Gewicht (kg): | 3,5, 4,5, 5,8, 6,5, 8,5, 11,0, 16,5 |
| H (mm): | 90, 115, 140 |
| H1 (mm): | 65, 86, 100 |
| H2 (mm): | 86, 111, 136 |
| Hauptanwendung: | Paletten-Automation, Rohteilspannung |
| Hub (2 x mm): | 20, 25, 30, 45, 60, 70, 75 |
| L (mm): | 120, 150, 170, 190, 220, 280 |
| SW (mm): | 12, 15 |
| Spannkraft (N): | 30000, 40000, 50000 |
| Spannweite (mm): | 76/110, 98/140, 120/180, 126/160, 168/210, 176/210, 210/270 |
