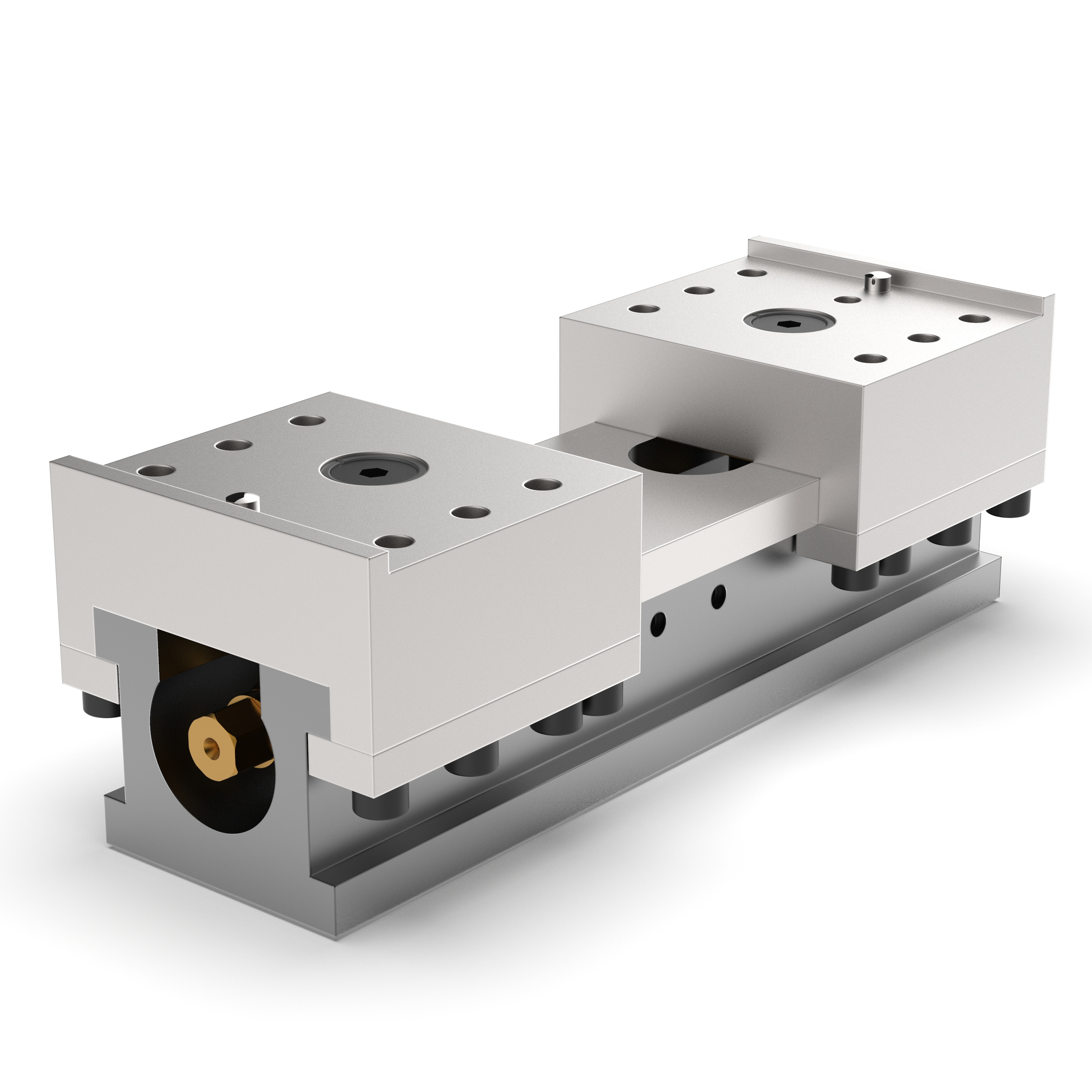

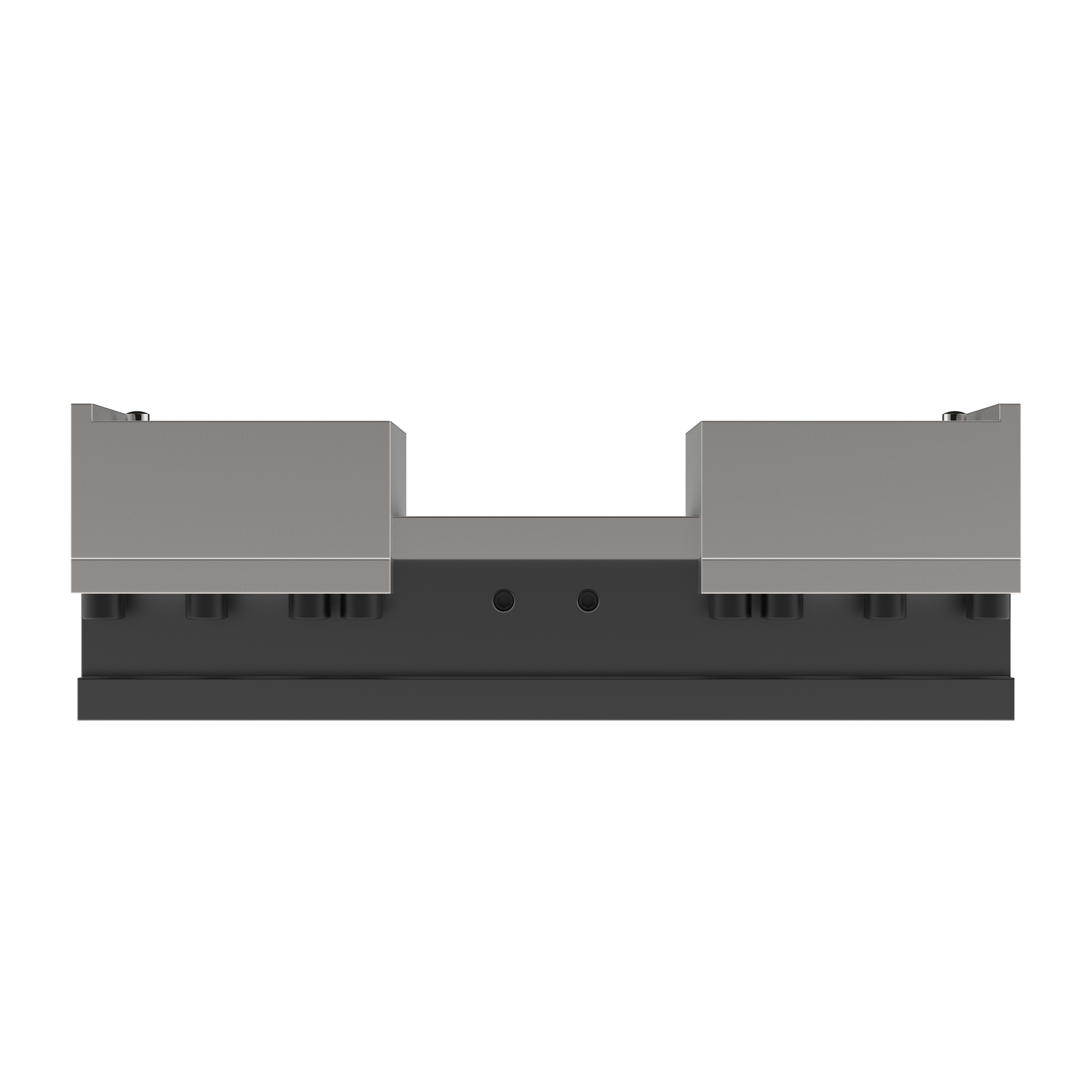

Mechanischer Zentrischspanner MZS
ab 1,00 €*
1,00 €*
Dieses Produkt ist in 36 Ausführungen erhältlich.
Alle Varianten anzeigen
Produktnummer:
B200500069
Filter
| Vorschau | Produktnummer | Ausführung | Eigenes Feld | Anwendung | B [mm] | Bauart | Besonderheiten | Gewicht [kg] | H1 [mm] | H [mm] | Hub [2 x mm] | L [mm] | M max [Nm] | SW [mm] | Spannkraft [N] | Spannweite (mm) |
|---|
Produktinformationen "Mechanischer Zentrischspanner MZS"

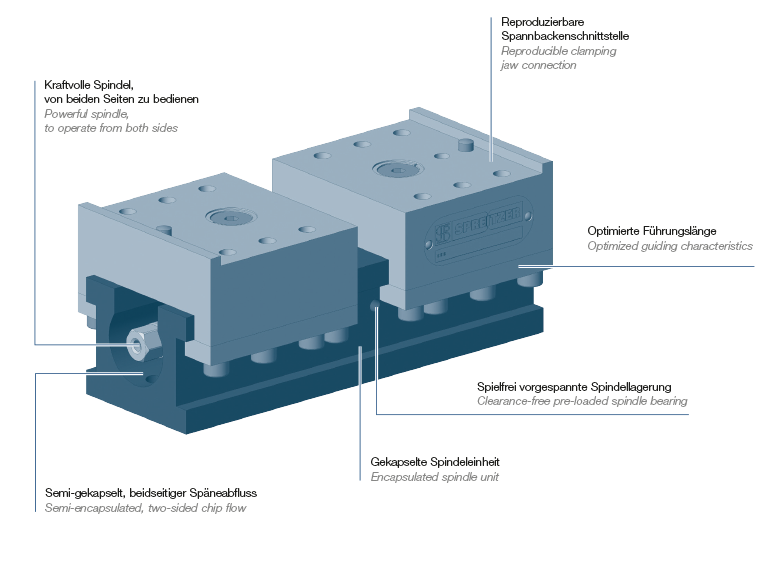

Die große Variantenvielfalt und die hohe Zentrier- und Wiederholgenauigkeit machen diese Zentrischspanner-Baureihe zur universellen Spannlösung, speziell für bereits vorbearbeitete Werkstücke oder Präzisionsteile.
Die hohe Eigensteifigkeit des Grundkörpers sowie das optimale Führungsverhältnis der Führungsbacken ermöglichen höchste Spanngenauigkeit.
| Anwendung: | Paletten-Automation, Präzisionsspannung |
|---|---|

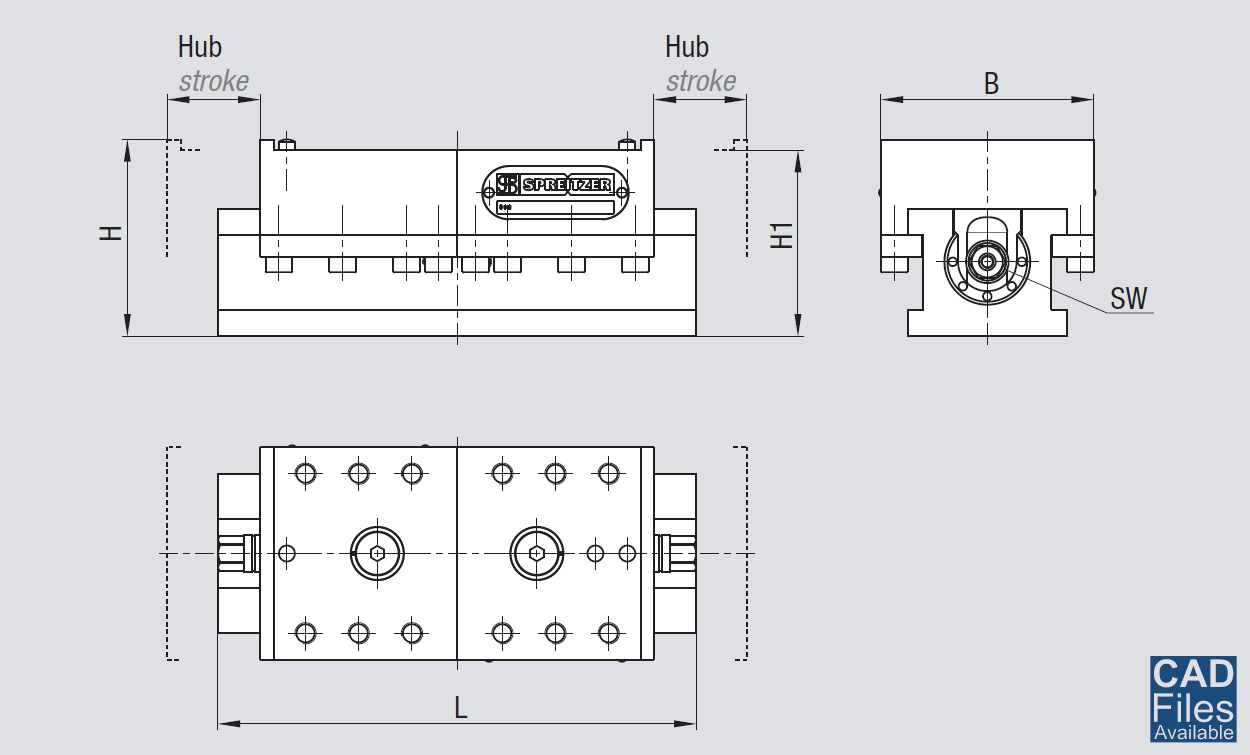

| B [mm]: | 36, 52, 60, 80, 100, 125, 160 |
| Bauart: | Semi-gekapselt |
| Besonderheiten: | Hohe Spann- und Haltekraft |
| Gewicht [kg]: | 0,5, 1,5, 2,2, 2,8, 5,2, 5,8, 7,5, 8,0, 8,8, 14,0, 18,5, 24,0, 38,0, 43,0, 52,0, 57,0 |
| H1 [mm]: | 27, 28,5, 39, 43, 45, 47, 56, 70, 88, 90, 106, 114 |
| H [mm]: | 34, 37, 48, 50, 56, 63, 74, 80, 90, 114, 120, 153 |
| Hub [2 x mm]: | 11, 17, 23, 35, 50, 55, 80, 130 |
| L [mm]: | 70, 100, 120, 180, 220, 260, 350, 450 |
| M max [Nm]: | 8, 30, 50, 125, 180 |
| SW [mm]: | 6, 9, 12, 15, 18 |
| Spannkraft [N]: | 10000, 12000, 16000, 30000, 50000, 70000 |
| Spannweite (mm): | 30, 43, 57, 70, 89, 100, 111, 120, 129, 171, 180, 220, 260, 271, 350, 450 |
