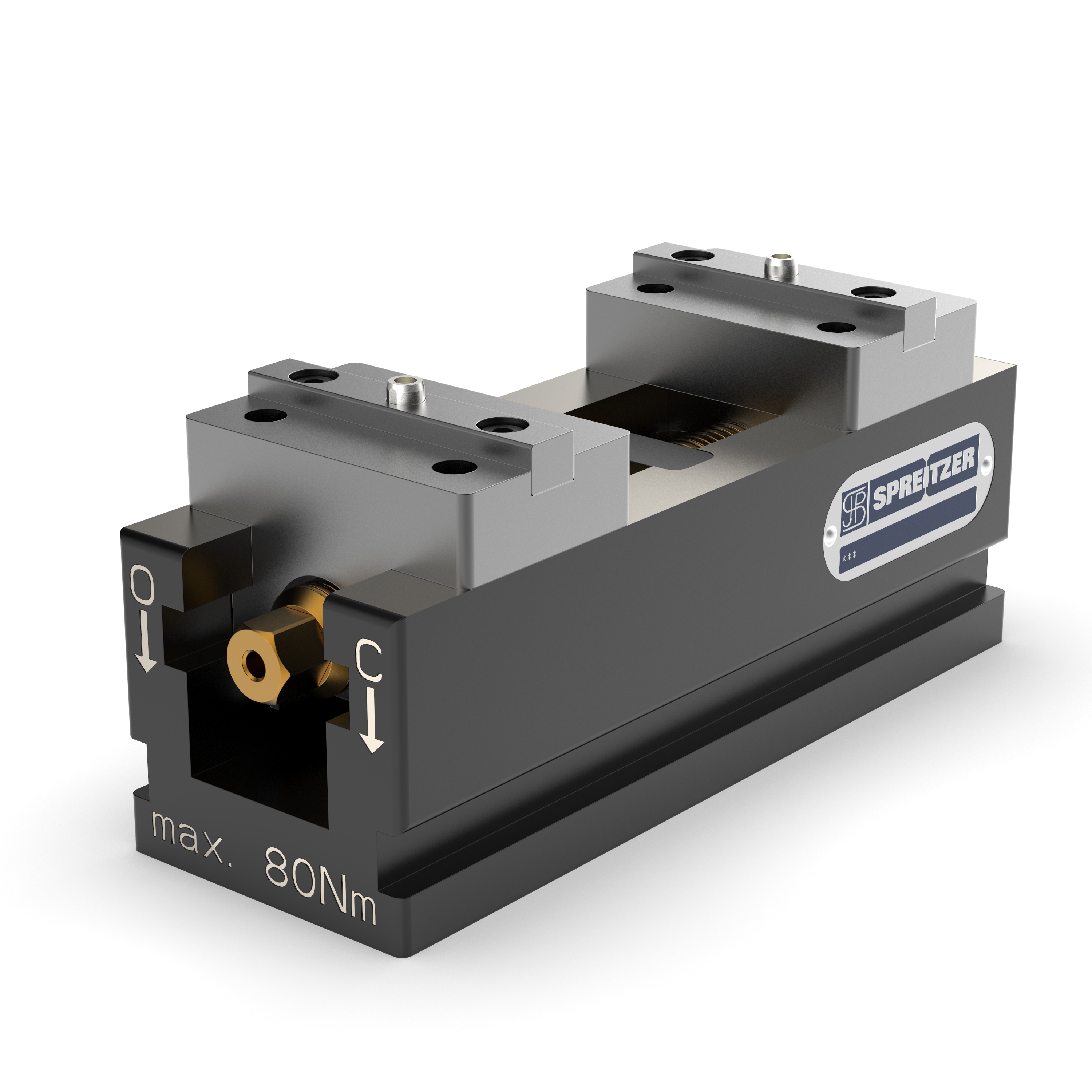

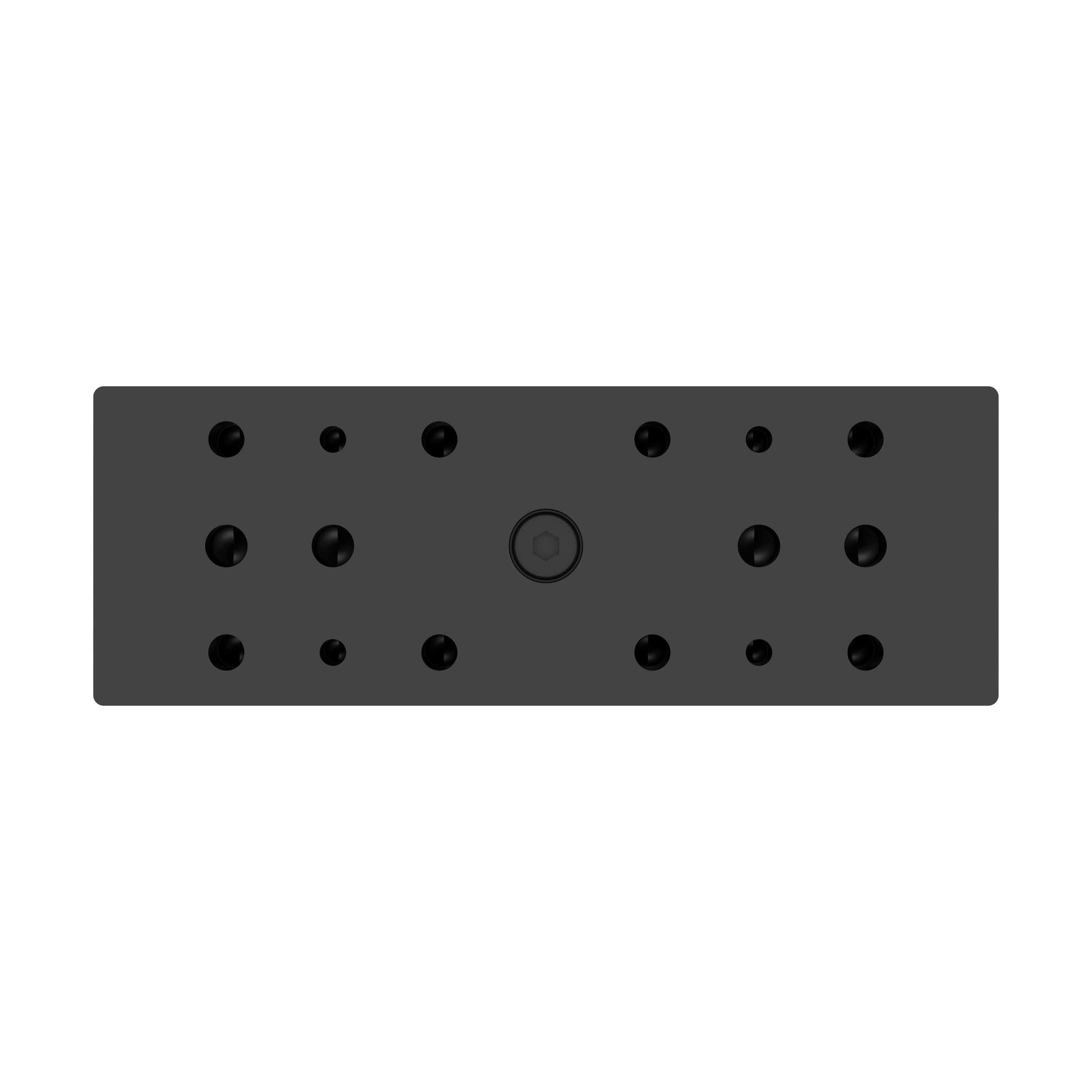

Mechanischer Zentrischspanner MZU
ab 1,00 €*
1,00 €*
Dieses Produkt ist in 34 Ausführungen erhältlich.
Alle Varianten anzeigen
Produktnummer:
B200500100
Filter
| Vorschau | Produktnummer | Ausführung | Eigenes Feld | Anwendung | B (mm) | Bauart | Bauart-invalid | Besonderheiten | Gewicht (kg) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | Hauptanwendung | Hub (2 x mm) | L (mm) | M max [Nm] | SW (mm) | Spannkraft (N) | Spannweite (mm) |
|---|
Produktinformationen "Mechanischer Zentrischspanner MZU"
Spannen mit maximaler Zugänglichkeit und großer Spannweite.

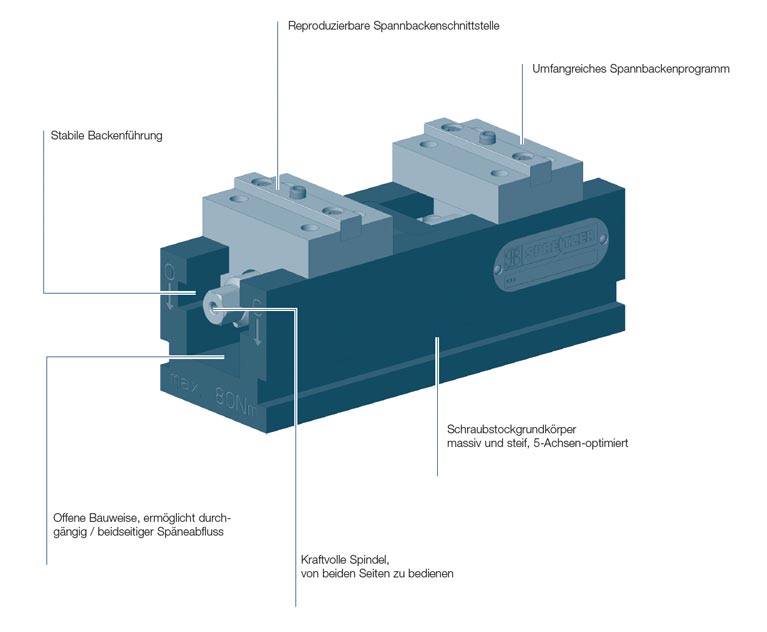

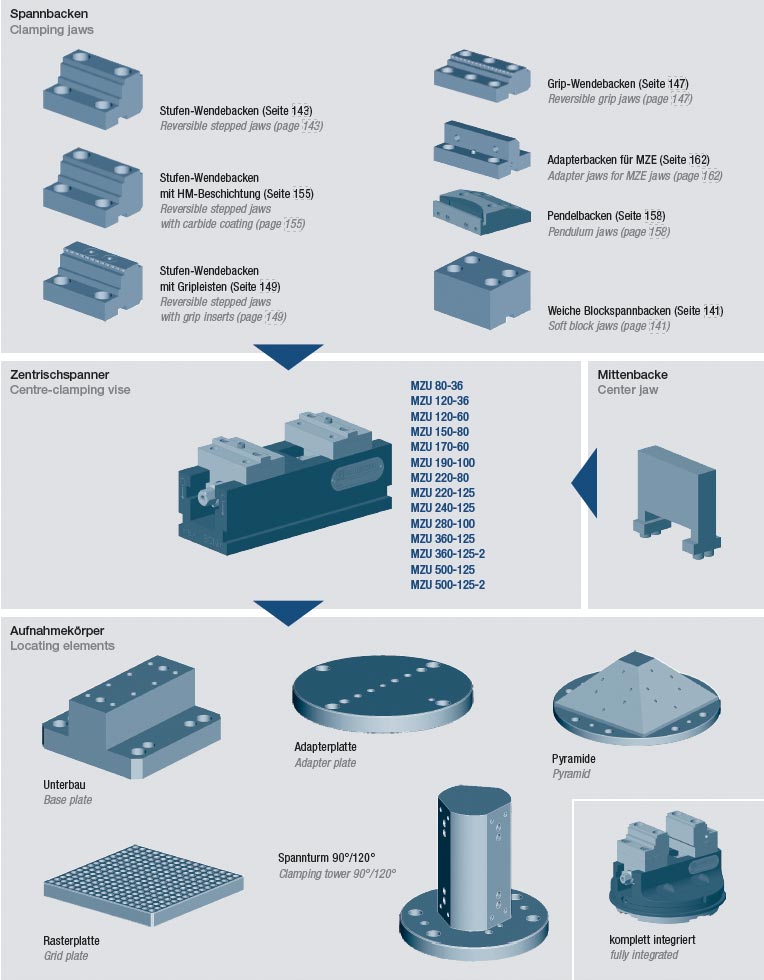

Die Zentrischspanner-Baureihe MZU mit Aufsatz-Wendebacken bietet durch das umfangreiche Spannbackenprogramm höchste Flexibilität auf MehrachsenBearbeitungszentren. Die Stufen-Wendebacken mit 3 geschliffenen Spannstufen ermöglichen maximale Zugänglichkeit auch bei kurzen Zerspanungswerkzeugen. Durch die variable Stufenform kann der komplette Spannbereich abgedeckt werden.
| Anwendung: | Paletten-Automation, Rohteilspannung |
|---|---|

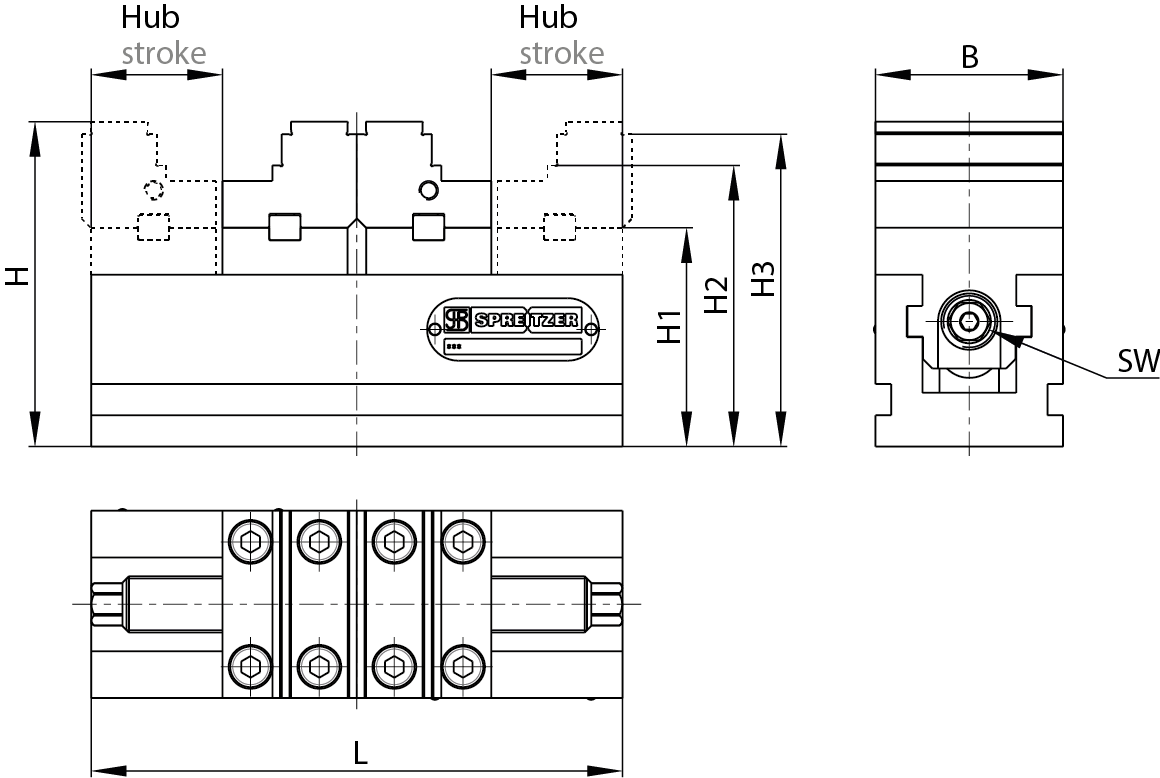

| B (mm): | 36, 60, 80, 100, 125 |
| Bauart: | Offen, optimiert für Späneabfluss |
| Bauart-invalid: | Offen, optimiert für Späneabfluss |
| Besonderheiten: | großer Spannbereich, maximale Zugänglichkeit |
| Gewicht (kg): | 1,0, 1,5, 3,5, 4,5, 5,8, 6,5, 7,0, 8,5, 10,5, 11,0, 16,5, 19,5, 27,0, 33,0, 37,0, 38,0, 42,0 |
| H (mm): | 59, 104, 115, 139, 170 |
| H1 (mm): | 39, 70, 75, 95, 115 |
| H2 (mm): | 54, 90, 100, 115, 140 |
| H3 (mm): | 56, 100, 111, 135, 165 |
| Hauptanwendung: | Paletten-Automation, Rohteilspannung |
| Hub (2 x mm): | 17, 19, 29, 37, 39, 42, 45, 61, 67, 78, 105, 111, 175 |
| L (mm): | 80, 120, 150, 170, 190, 220, 240, 280, 320, 360, 500 |
| M max [Nm]: | 0, 30, 80, 125, 140 |
| SW (mm): | 8, 12, 15, 18 |
| Spannkraft (N): | 16000, 30000, 40000, 50000, 70000 |
| Spannweite (mm): | 78/70, 80/110, 112/140, 118/110, 130/160, 148/180, 180/210, 190/230, 240/270, 270/310, 310/350, 450/490 |
