Permanent Magnetspannplatte SPRS
ab 1,00 €*
1,00 €*

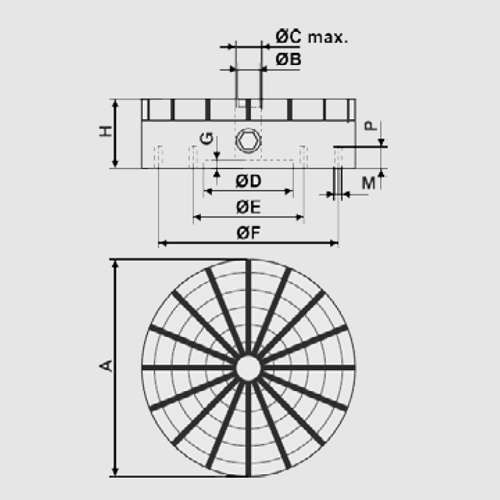

| Vorschau | Produktnummer | Ausführung | Eigenes Feld | A [mm] | Anzahl Pole °N | Ausführung | B [mm] | Bohrungen | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Gewicht [kg] | H [mm] | Haltekraft [N/cm²] | Haltekraft [N] | Magnetfeldhöhe [mm] | V-Max.[U/min] |
|---|

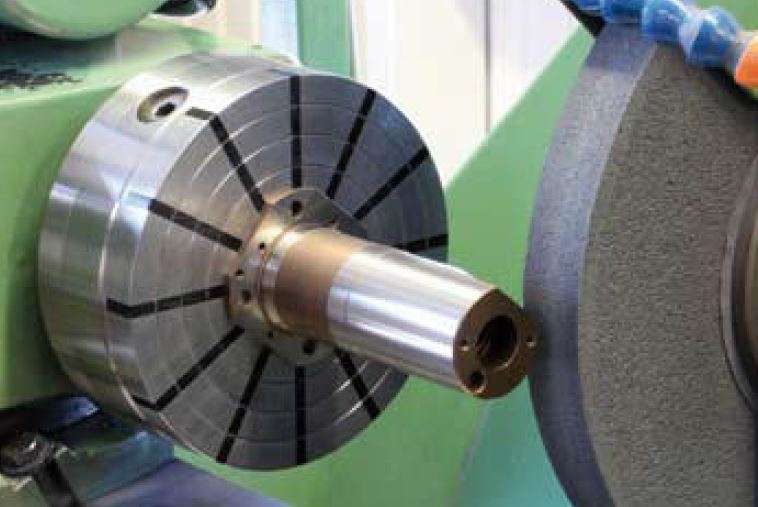

Permanent Magnetrundfutter SPRS, mit Neodym Magnetsystem und Radial-Polteilung werden zum Aufspannen von schwer zu haltenden Ringen und Scheiben verwendet. Besonders bei großem Durchmesser zeichnet sich die Radial- oder Sternpolteilung durch höhere Steifigkeit und Stabilität aus. SPRS Magnetrundfutter sind speziell zum Hartdrehen konzipiert und können bei höheren Drehzahlen als andere Rundfutter betrieben werden.
Die Magnetkraft ist stufenlos regulierbar, Zentrierrillen erleichtern das Ausrichten des Werkstückes. Mittig kann eine Durchgangsbohrung mit dem Durchmesser C eingebracht werden, der Durchmesser B ist magnetisch nicht aktiv.
Sonderausführungen des Magnetrundfutters SPRS gibt es mit Zentrierbohrung, mittiger Durchgangsbohrung und Arretiernut, auch mit T-Nuten für verschiebbare Polschuhe für die unterschiedlichsten Anwendungen erhältlich. Es können auch Polplatten und Polblöcke aufgebaut werden.
| A [mm]: | 130, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800 |
|---|---|
| Anzahl Pole °N: | 10, 12, 16, 20, 24, 30 |
| Ausführung: | rund |
| B [mm]: | 16, 20, 28, 30, 40, 60, 90, 110 |
| Bohrungen: | M6, M8, M10 |
| C [mm]: | 20, 24, 30, 50, 58, 75, 94, 114 |
| D [mm]: | 50, 60, 80, 150, 170, 200, 250, 350 |
| E [mm]: | -, 80, 110, 140, 180, 220, 260, 300, 350, 400 |
| F [mm]: | 100, 120, 180, 220, 260, 300, 340, 400, 450, 700 |
| G [mm]: | 5, 6, 8 |
| Gewicht [kg]: | 6, 8, 13, 24, 36, 48, 64, 106, 150, 234, 300 |
| H [mm]: | 57, 70, 73, 75, 77, 110 |
| Haltekraft [N/cm²]: | 140 |
| Haltekraft [N]: | / |
| Magnetfeldhöhe [mm]: | 10 |
| V-Max.[U/min]: | 500, 600, 700, 900, 1100, 1200, 1500, 2000, 2500 |
