Präzisions-Niederzugschraubstock EHS N ohne Spindel
ab 1,00 €*
1,00 €*
| Vorschau | Produktnummer | Ausführung | Eigenes Feld | B [mm] | Besonderheiten | Gewicht [kg] | H [mm] | L [mm] | Spannweite 1 [mm] | T [mm] |
|---|
Die Präzisionsschraubstöcke der Ausführung EHS sind für den Einsatz auf Schleifmaschinen, Lehrenbohrwerke und anderen Präzisionsmaschinen vorgesehen, sowie als universelles Spannmittel im Mess- und Prüfraum. Die Schraubstöcke sind umseitig auf allen vier Auflageflächen einsetzbar und bieten eine extrem große Spannweite. Der Spannbacken enthält ein waagrecht eingeschliffenes Aufnahmeprisma.
Niederzugsystem
Der bewegliche Spannbacken wird durch den auftretenden Spanndruck niedergezogen. Dies bewirkt ein deutlich reduziertes Abheben des Werkstücks während der Bearbeitung. Kein Niederklopfen des Werkstücks, kein „Rattern“.
Einfache Bedienung
Der bewegliche Backen kann von Hand an das Werkstück geschoben und geklemmt werden. Beim Entspannen wird die bewegliche Backe automatisch vom Werkstück abgehoben.
Hubanzeige
Über die eingebaute Hubanzeige wird der noch zur Verfügung stehende Spannhub angezeigt. Ist der Signalstift am Anzeigeelement komplett ausgefahren sowie die Markierung am Stift zu sehen, muss der Spannbacken um eine Rasterung verschoben werden.

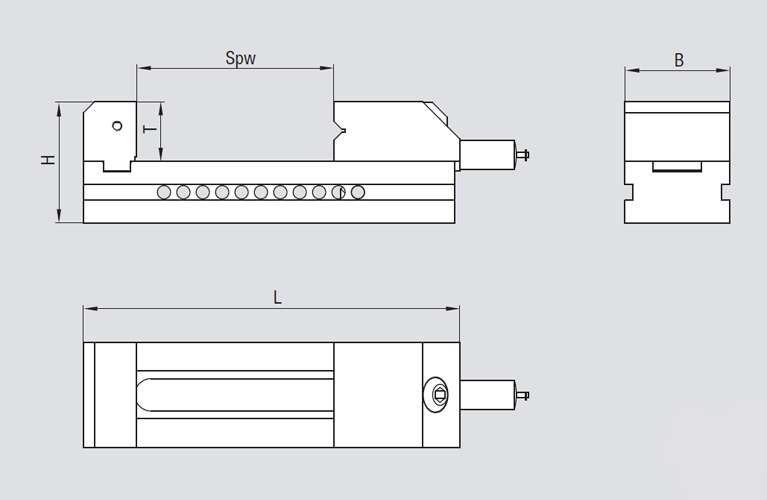

| B [mm]: | 45, 65, 100, 125 |
|---|---|
| Besonderheiten: | Lehrengenaues Spannen, kein Abheben des Werkstücks |
| Gewicht [kg]: | 1,5, 4,5, 9,5, 14,5 |
| H [mm]: | 45, 75, 80, 88 |
| L [mm]: | 160, 230, 270, 310 |
| Spannweite 1 [mm]: | 85, 130, 160, 180 |
| T [mm]: | 20, 37, 40, 43 |
