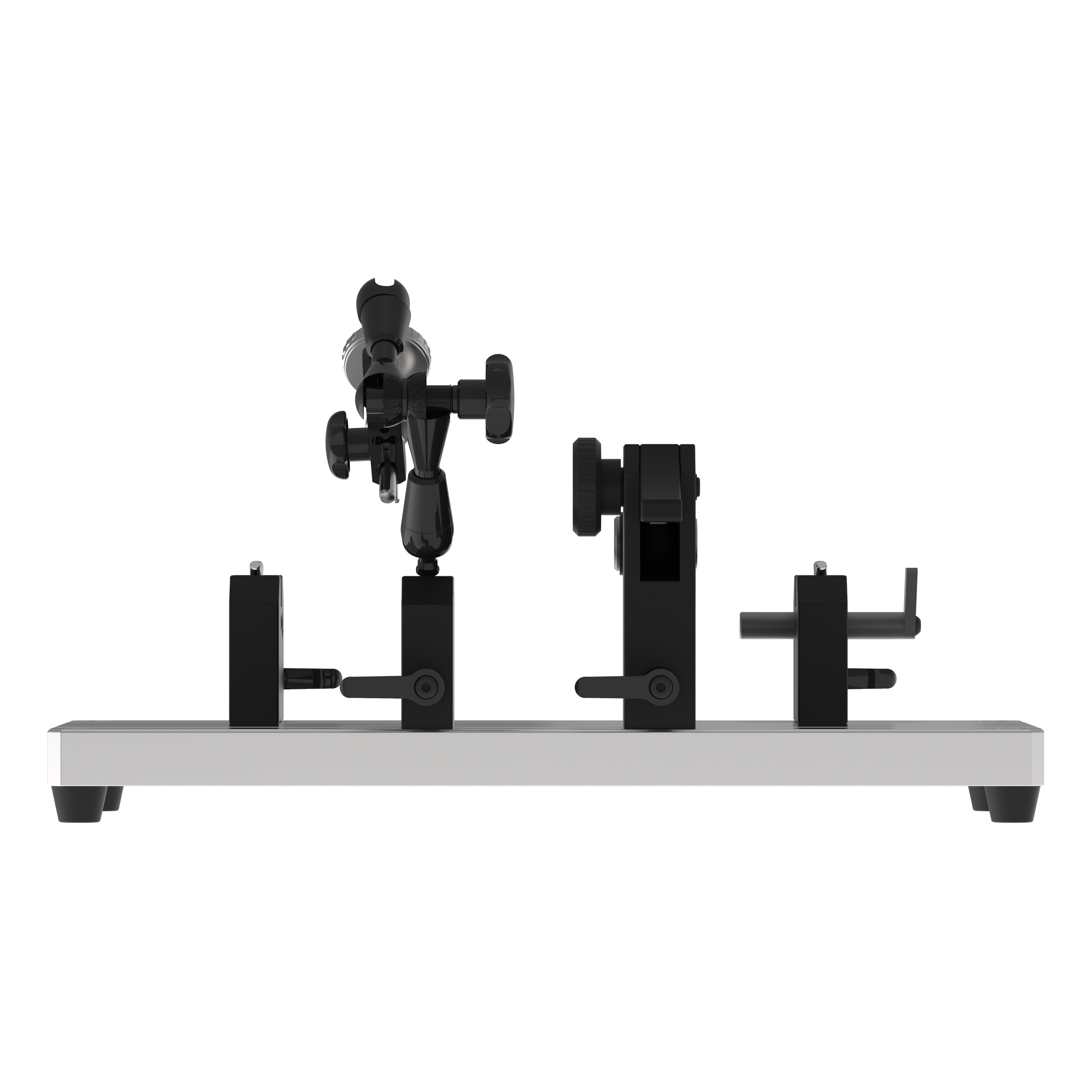

Rundlaufprüfgerät RPGP mit Auflageprismen
ab 1,00 €*
1,00 €*
| Vorschau | Produktnummer | Ausführung | Eigenes Feld | Antrieb | Bauart / Messprinzip | Breite der T-Nuten | Hauptanwendung | Mess- / Prüfaufgabe | Prismenblöcke | Stellfläche L × B (mm) | Werkstückaufnahme | max. Werkstück Ø (mm) |
|---|

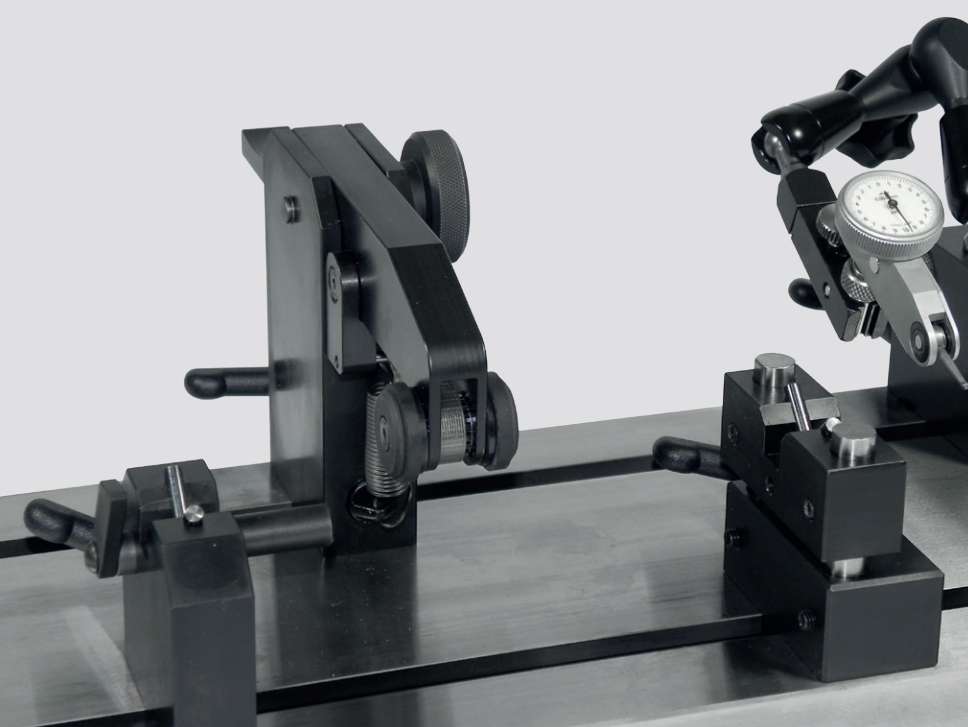

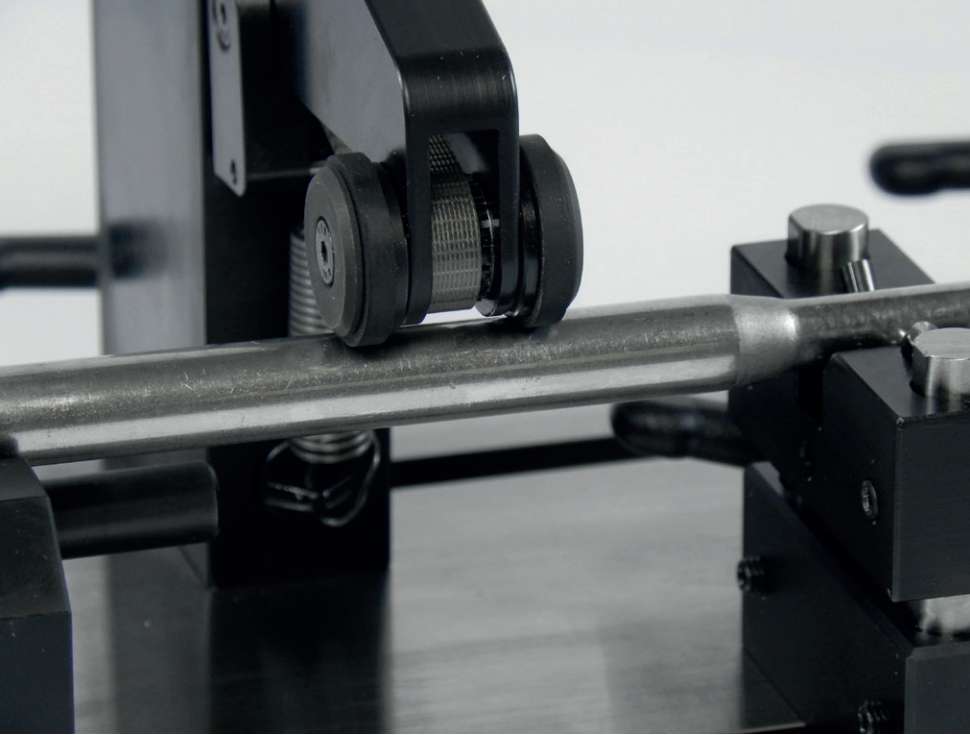

Das Rundlaufprüfgerät RPGP eignet sich zur Prüfung der Konzentrizität von runden Werkstücken mit einem Durchmesser bis 26 mm. Die zwei Auflageprismen mit Hartmetall-Auflagen, die Andrück- bzw. Antriebseinheit und die Gelenkarme mit Messmittelaufnahme sind auf der Grundplatte stufenlos verschiebbar. Eines der beiden Auflageprismen ist in der Höhe verstellbar. Somit ist eine universelle Nutzung bei unterschiedlichen Werkstückgeometrien möglich. Durch den Prismenwinkel von 108° können auch polygonartige Teile geprüft werden.
| Antrieb: | handbetrieben |
|---|---|
| Bauart / Messprinzip: | Mit Auflageprismen |
| Breite der T-Nuten: | 10 H7 |
| Hauptanwendung: | Einzelprüfung, Serienprüfung |
| Mess- / Prüfaufgabe: | Außenflächen, Innenflächen, Planflächen |
| Prismenblöcke: | 1x fest, 1x höhenverstellbar, 2x fest |
| Stellfläche L × B (mm): | 350 × 160, 500 × 160 |
| Werkstückaufnahme: | Beidseitig mit Sonderzubehör, Einseitig |
| max. Werkstück Ø (mm): | 1 – 35, 1 – 40 |
