Sinustisch SPNS
ab 1,00 €*
1,00 €*

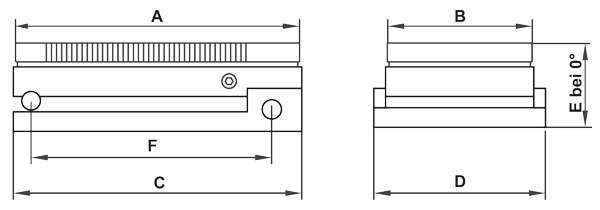

| Vorschau | Produktnummer | Ausführung | Eigenes Feld | A [mm] | Ausführung | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Gewicht [kg] | Haltekraft (N) | Haltekraft (N/cm²) | Magnetfeldhöhe (mm) | Polteilung (mm) |
|---|
SPNS Präzisions-Sinustische mit eingebauter SPNM-Magnetspannplatte überzeugen durch sehr gute Verarbeitung und Präzision. Der Sinustischgrundkörper ist auf 60 HRC gehärtet, brüniert und präzisionsgeschliffen. Die Winkeleinstellung erfolgt nach dem Sinusprinzip mit Hilfe von Endmassen. Unsere SPNS Sinustische finden Verwendung beim Erodieren, Schleifen und Messen in höchster Präzision.
SPNSI Präzisions-Sinustische schwenken über die Längsachse bis zu einem Winkel von 45°.
SPNSIL Präzisions-Sinustische schwenken über die über die Querachse bis zu einem Winkel von 30°.
SPNSID Präzisions-Sinustische schwenken über die Längsachse bis 45° und über die Querachse bis zu einem Winkel von 30°.
SPNSM Sinustische schwenken über die Mittelachse um ± 90°.
| A [mm]: | 125, 175, 250, 255, 300, 350, 400, 450, 500, 600 |
|---|---|
| Ausführung: | rechteckig |
| B [mm]: | 100, 130, 150, 200, 300 |
| C [mm]: | 140, 190, 210, 215, 270, 290, 295, 300, 315, 335, 340, 385, 390, 400, 415, 435, 440, 450, 485, 490, 515, 535, 615, 635, 640, 660 |
| D [mm]: | 115, 140, 145, 160, 165, 170, 190, 215, 240, 320, 340 |
| E [mm]: | 76, 79, 81, 85, 87, 88, 95, 96, 104, 120, 123, 124, 126, 128 |
| F [mm]: | ---, 85, 110, 115, 135, 160, 165/110, 185, 240, 245/140, 285, 290/160, 340/160, 385, 390/210, 440/210, 485, 490/210, 585, 590/210, 590/310 |
| Gewicht [kg]: | 7, 10, 15, 20, 21, 21,5, 27, 29, 32, 34,5, 35, 38, 43,5, 44, 46, 49,5, 52, 53,5, 58, 73, 78, 84, 99, 102, 108, 121, 125, 148 |
| Haltekraft (N): | / |
| Haltekraft (N/cm²): | 100 |
| Magnetfeldhöhe (mm): | 5 |
| Polteilung (mm): | 1.4+0.5 |
