Spanneinheiten ZPS mit Indexierung
ab 1,00 €*
1,00 €*
Dieses Produkt ist in 2 Ausführungen erhältlich.
Alle Varianten anzeigen
Produktnummer:
B900501178
Filter
| Vorschau | Produktnummer | Ausführung | Eigenes Feld | Anzugsmoment [Nm] | Besonderheiten | E1 [mm] | Einzugs-/Verschlusskraft bis [kN] | G | Gewicht [kg] | H1 [mm] | H2 [mm] | H3 [mm] | H [mm] | Haltekraft [kN] | K [mm] | L [mm] | R [mm] | S1 [mm] | SW [mm] | Ø D1 [mm] | Ø D2 [mm] | Ø DN [mm] | Ø D [mm] |
|---|
Produktinformationen "Spanneinheiten ZPS mit Indexierung"

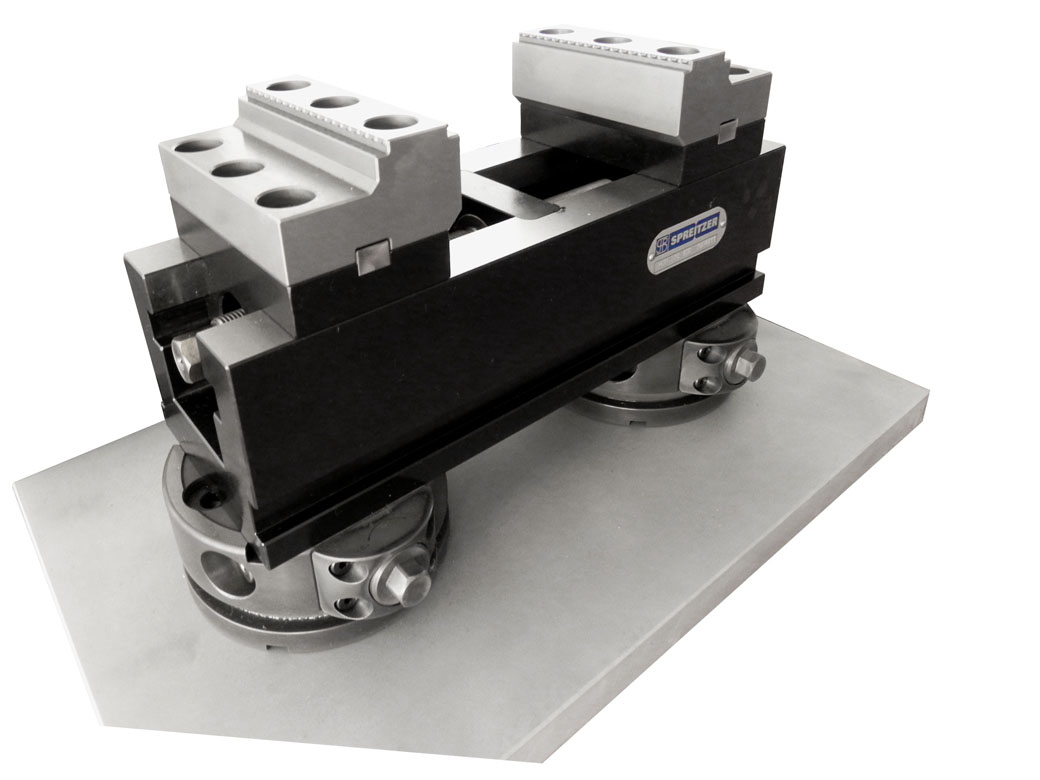

Mechanisches Nullpunktspannsystem mit 90° versetzten Indexiernuten zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung. Besonders geeignet für den modularen Aufbau von Spannlösungen mittels Nullpunktspannsystem.

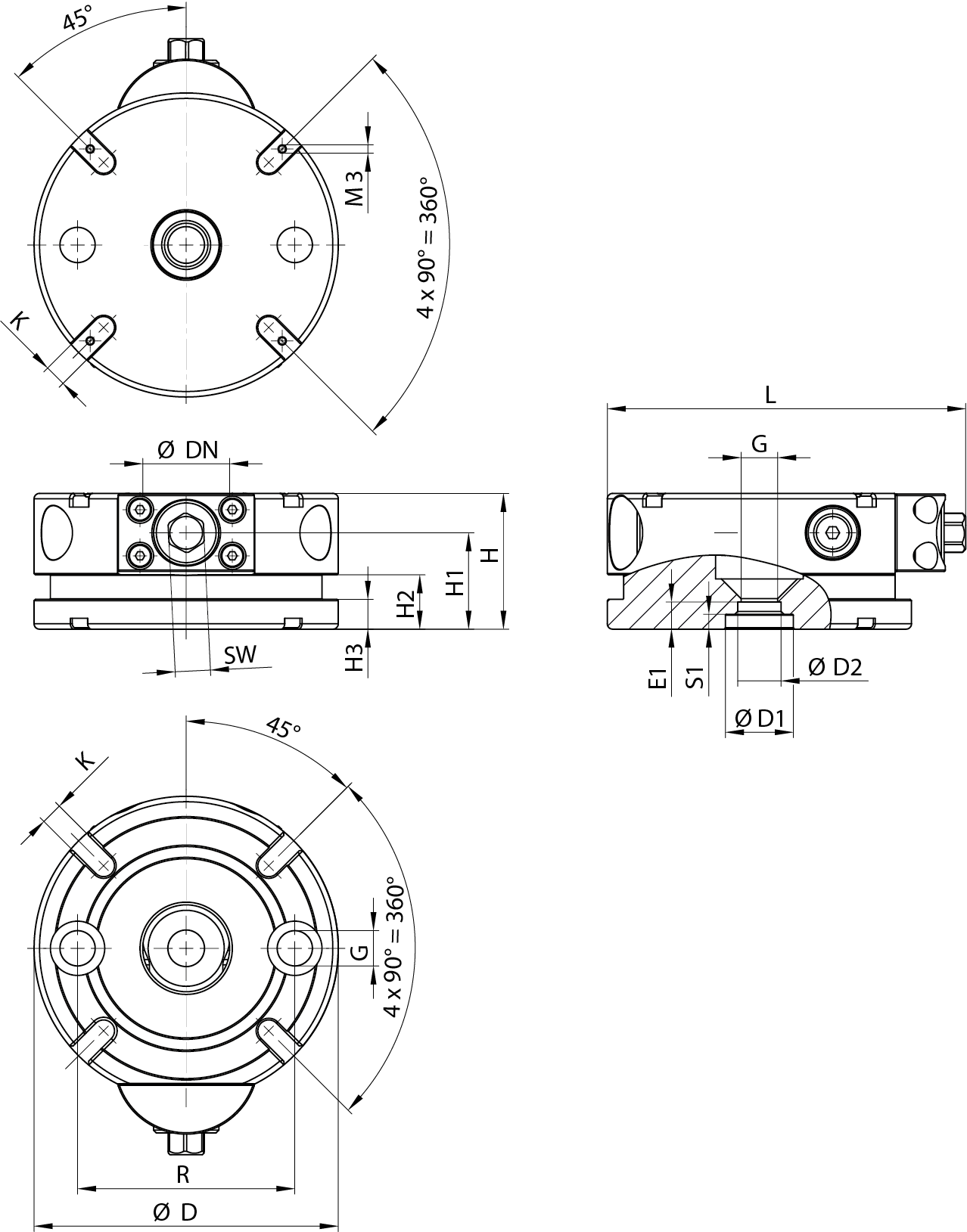

| Anzugsmoment [Nm]: | 30 |
|---|---|
| Besonderheiten: | Hohe Haltekraft |
| E1 [mm]: | 4,5, 10,0 |
| Einzugs-/Verschlusskraft bis [kN]: | 6, 10 |
| G: | M8, M12 |
| Gewicht [kg]: | 1,1, 3,3 |
| H1 [mm]: | 22, 35,5 |
| H2 [mm]: | -, 20 |
| H3 [mm]: | -, 11 |
| H [mm]: | 32, 50 |
| Haltekraft [kN]: | 25, 55 |
| K [mm]: | 8 |
| L [mm]: | 93, 132 |
| R [mm]: | 50, 80 |
| S1 [mm]: | -, 5,5 |
| SW [mm]: | 10, 13 |
| Ø D1 [mm]: | 15, 25 |
| Ø D2 [mm]: | 15, 16 |
| Ø DN [mm]: | 22, 32 |
| Ø D [mm]: | 78, 112 |
