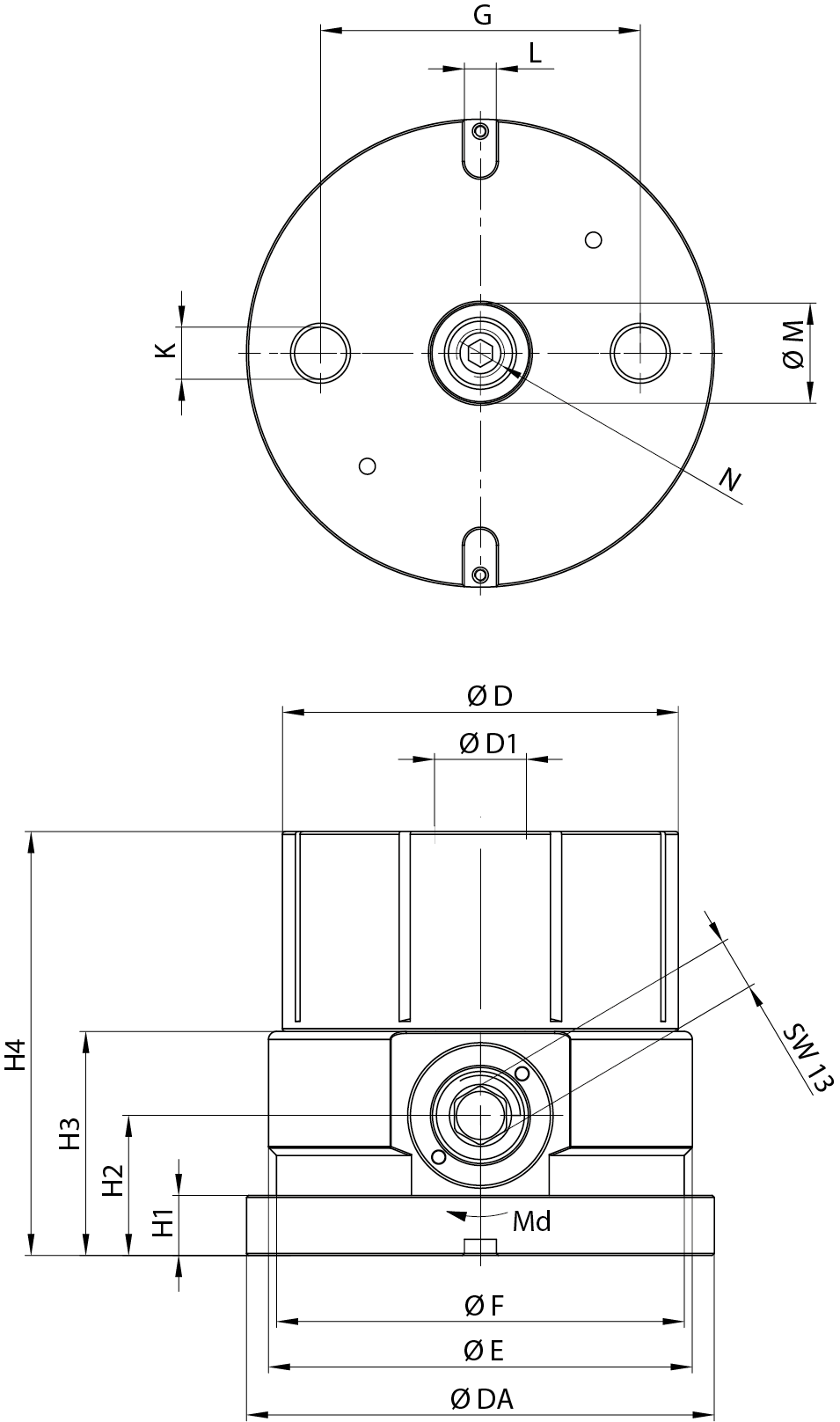

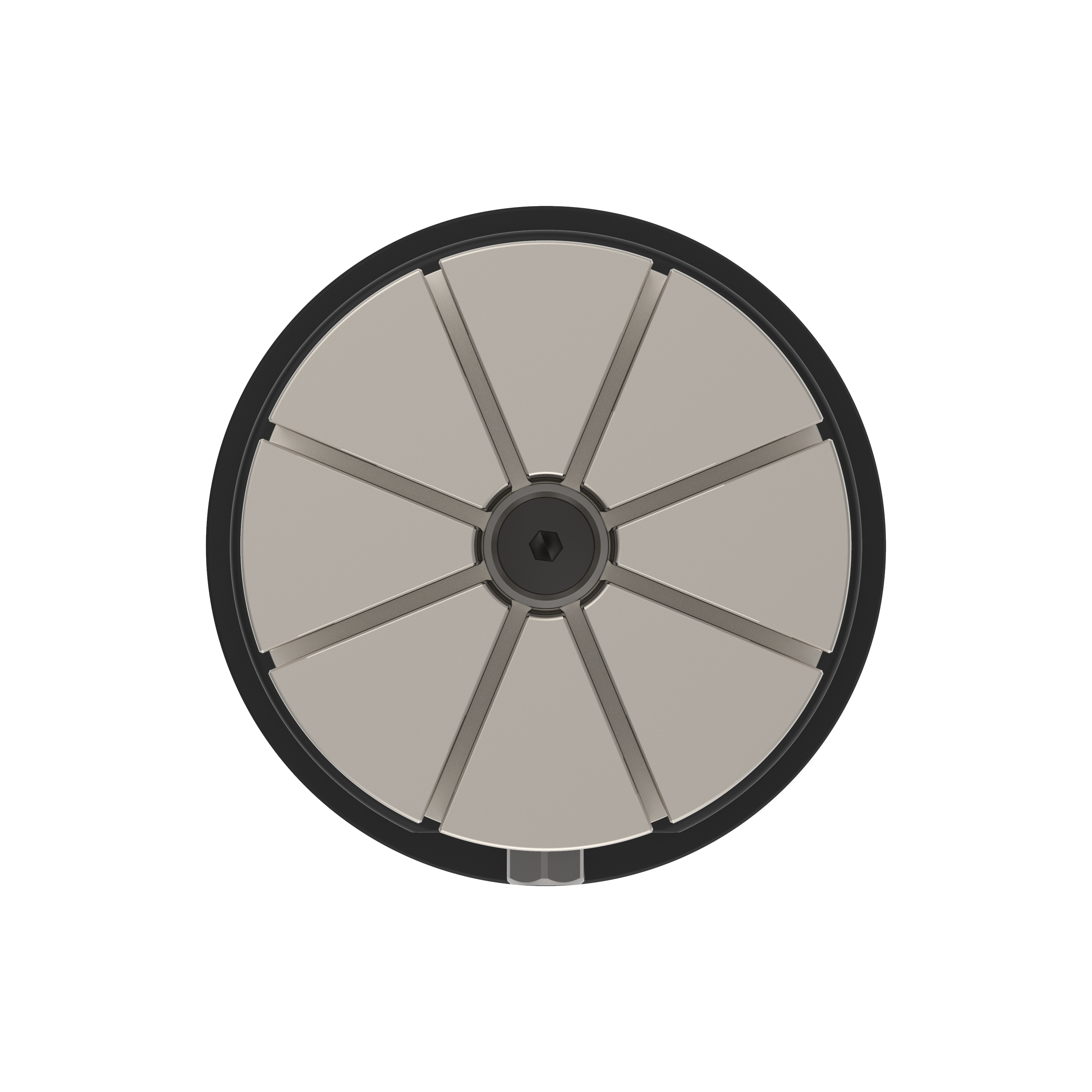

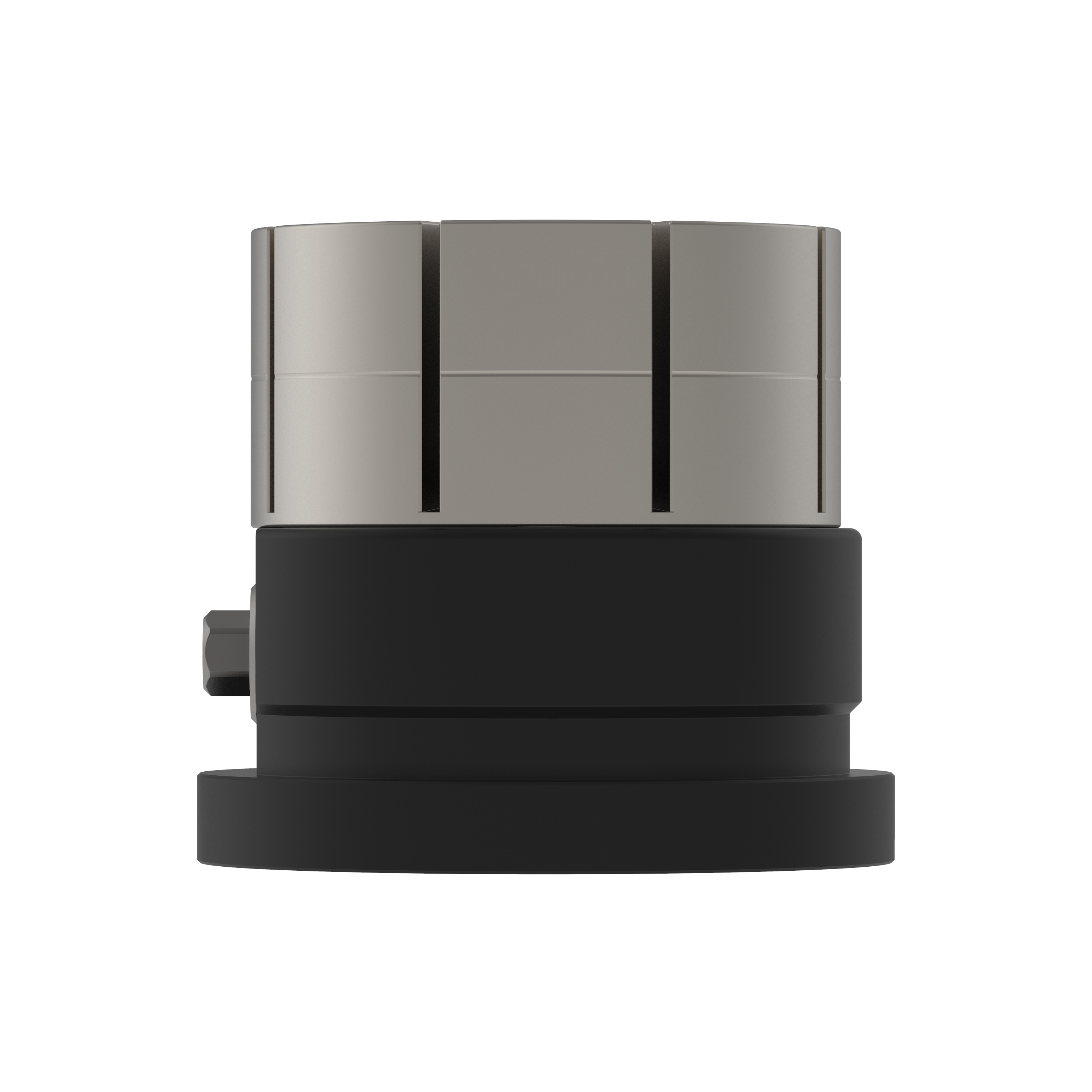

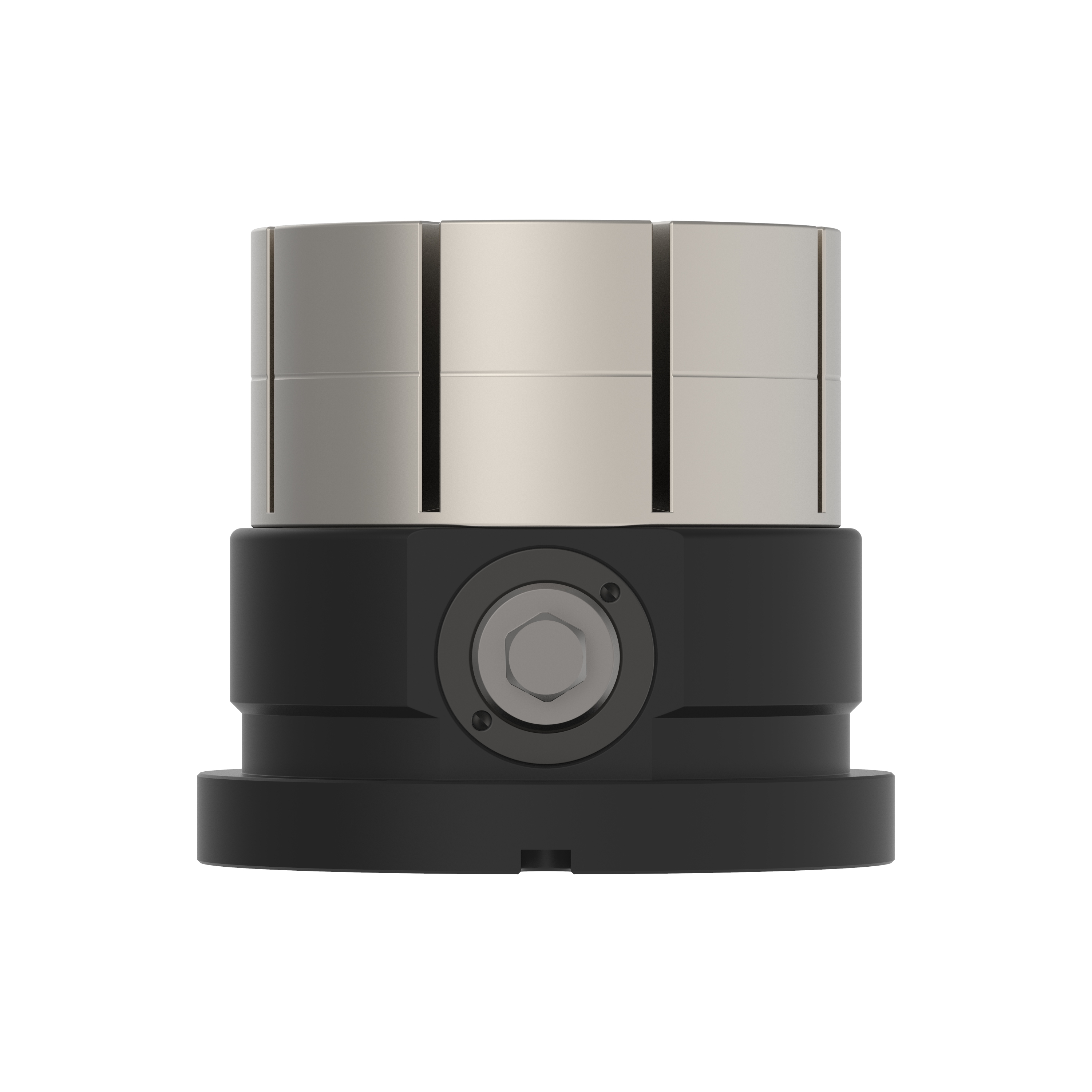

Mechanisches Handspannfutter MK

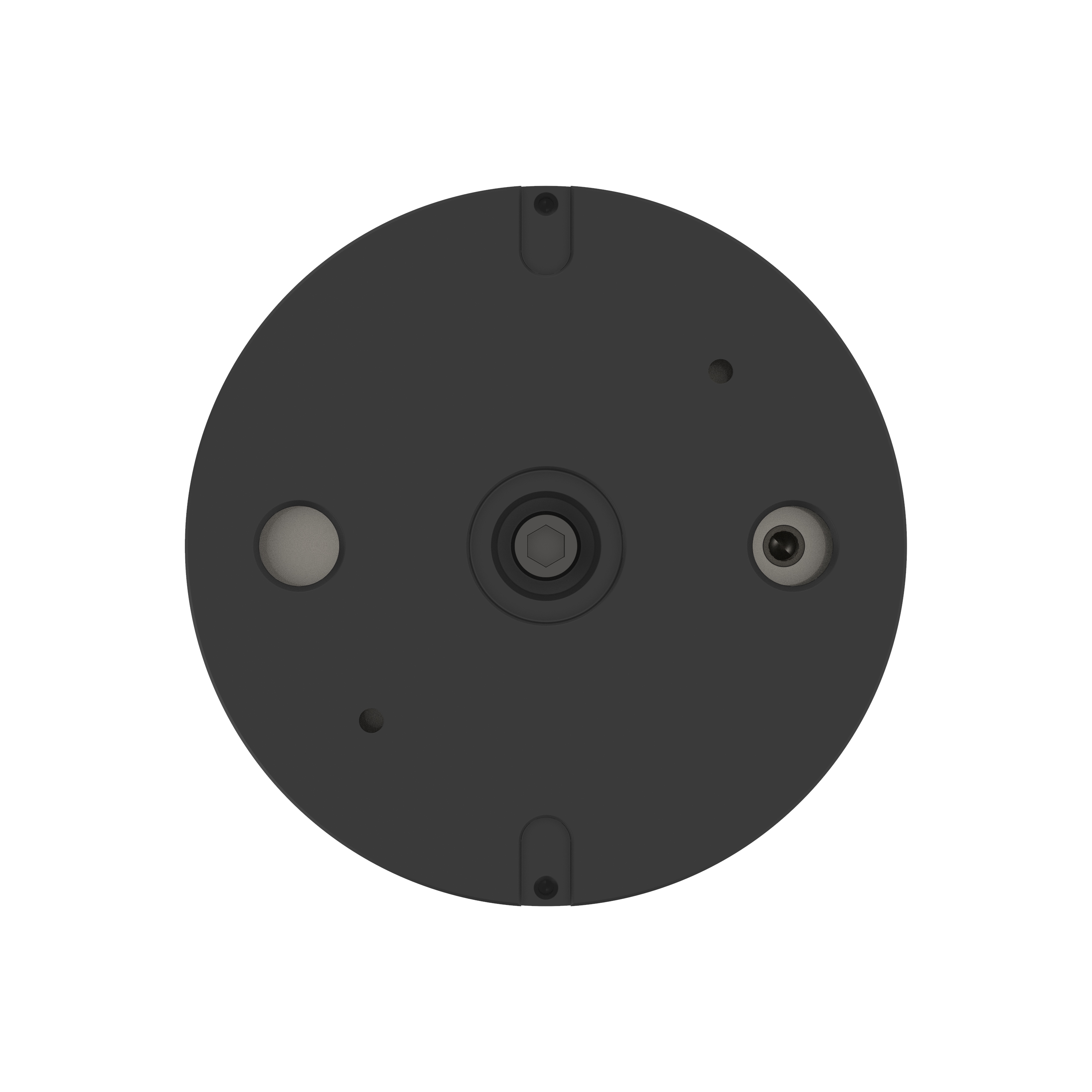

Mechanisches Handspannfutter zum kraftvollen Spannen von vorbearbeiteten Formteilen sowie Rohteilen. Die Werkstückform kann kundenspezifisch in die Spannzange aus hochfestem Aluminium eingebracht werden. Die Spannung erfolgt gleichmäßig allseitig und ist dadurch besonders für dünnwandige Bauteile geeignet. Die Spannkraft kann mittels Drehmomentschlüssel angepasst werden. Durch das einfache Austauschen der Spannzange können verschiedene Werkstücke schnell und sicher für eine 5-Seitenbearbeitung gespannt werden. Die Mechanik im Grundkörper ist gegen Schmutz und Kühlwasser geschützt. Der umlaufende Spannrand dient zur Befestigung auf dem Maschinentisch. Unterseite mit Aufnahmebohrung für Nullpunktspannsystem ZPS und Nuten zur Positionierung.
| Anwendung: | Rohteilspannung,Präzisionsspannung,Paletten-Automation |
|---|---|
| Anzugsmoment [Nm]: | 40 |
| Besonderheiten: | Verzugsfrei |
| G [mm]: | 80 |
| Gewicht [kg]: | 4,5 |
| H1 [mm]: | 15 |
| H2 [mm]: | 35 |
| H3 [mm]: | 56 |
| H4 [mm]: | 106 |
| K [mm]: | 13 |
| L [mm]: | 8K7 |
| N [mm]: | M12 |
| SW [mm]: | 13 |
| Spannhub [mm]: | 0,3 |
| Spannkraft [N]: | 11000 |
| Ø D1 [mm]: | 23 |
| Ø DA [mm]: | 117 |
| Ø D [mm]: | 99 |
| Ø E [mm]: | 106 |
| Ø F [mm]: | 102 |
| Ø M [mm]: | 25 |
