Vakuumplatte SPVPL Grid GS
ab 1,00 €*
1,00 €*
Dieses Produkt ist in 15 Ausführungen erhältlich.
Alle Varianten anzeigen
Produktnummer:
B900501284-GS
Filter
| Vorschau | Produktnummer | Ausführung | Eigenes Feld | Abmessungen [mm] | Gewicht [kg] | Gewinde | Gewinderaster [mm] | Saugraster [mm] | Spannfläche [mm] |
|---|
Produktinformationen "Vakuumplatte SPVPL Grid GS"

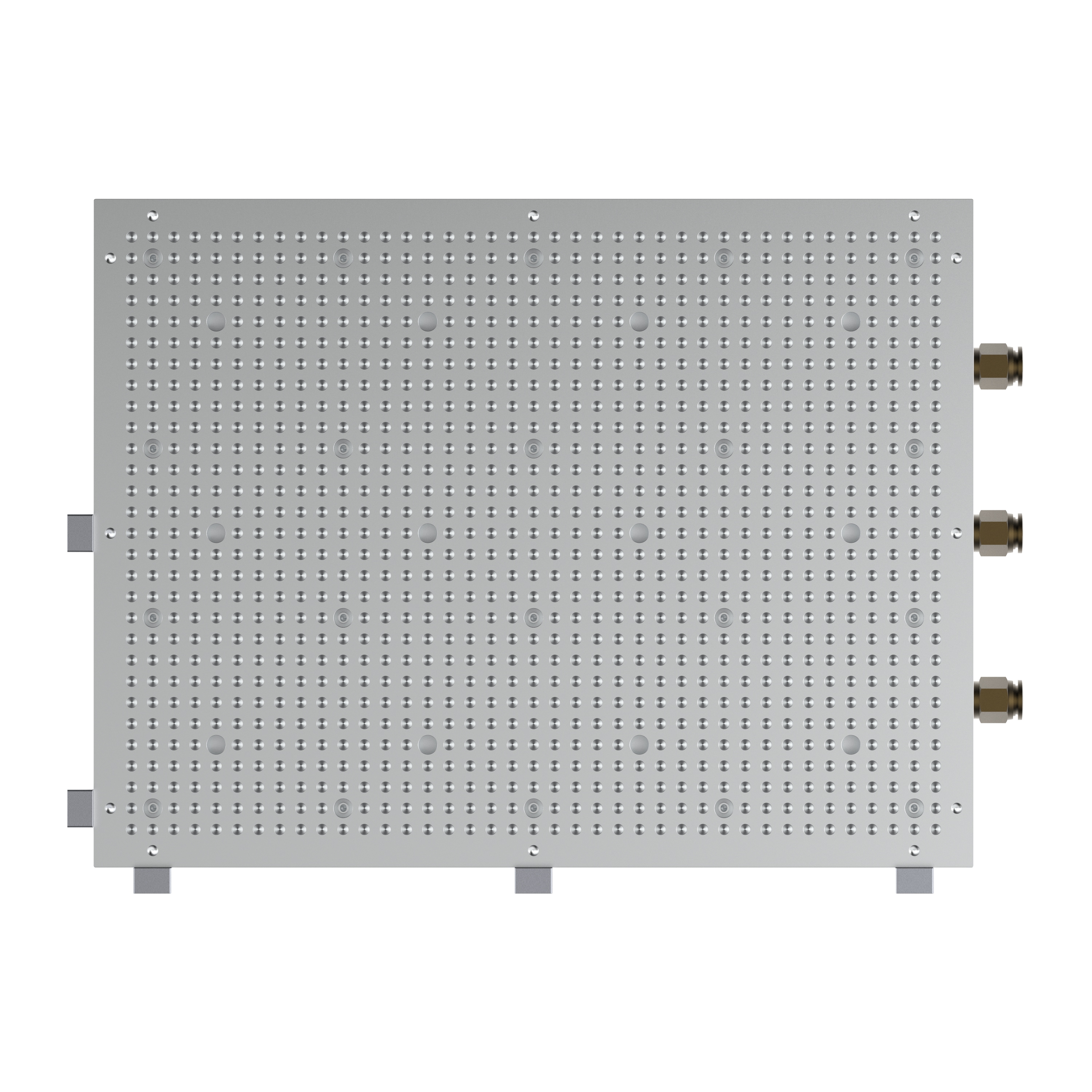

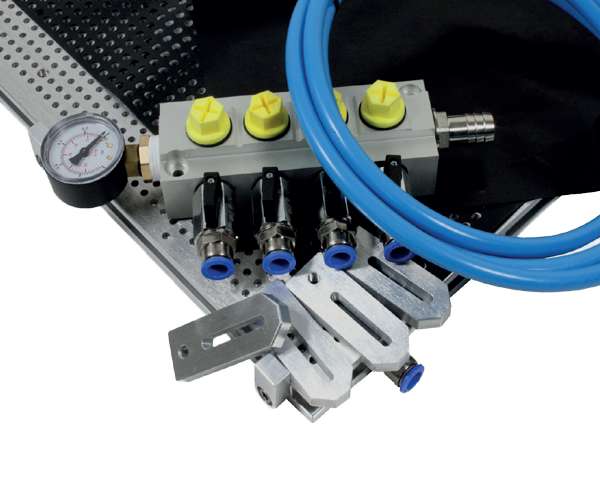

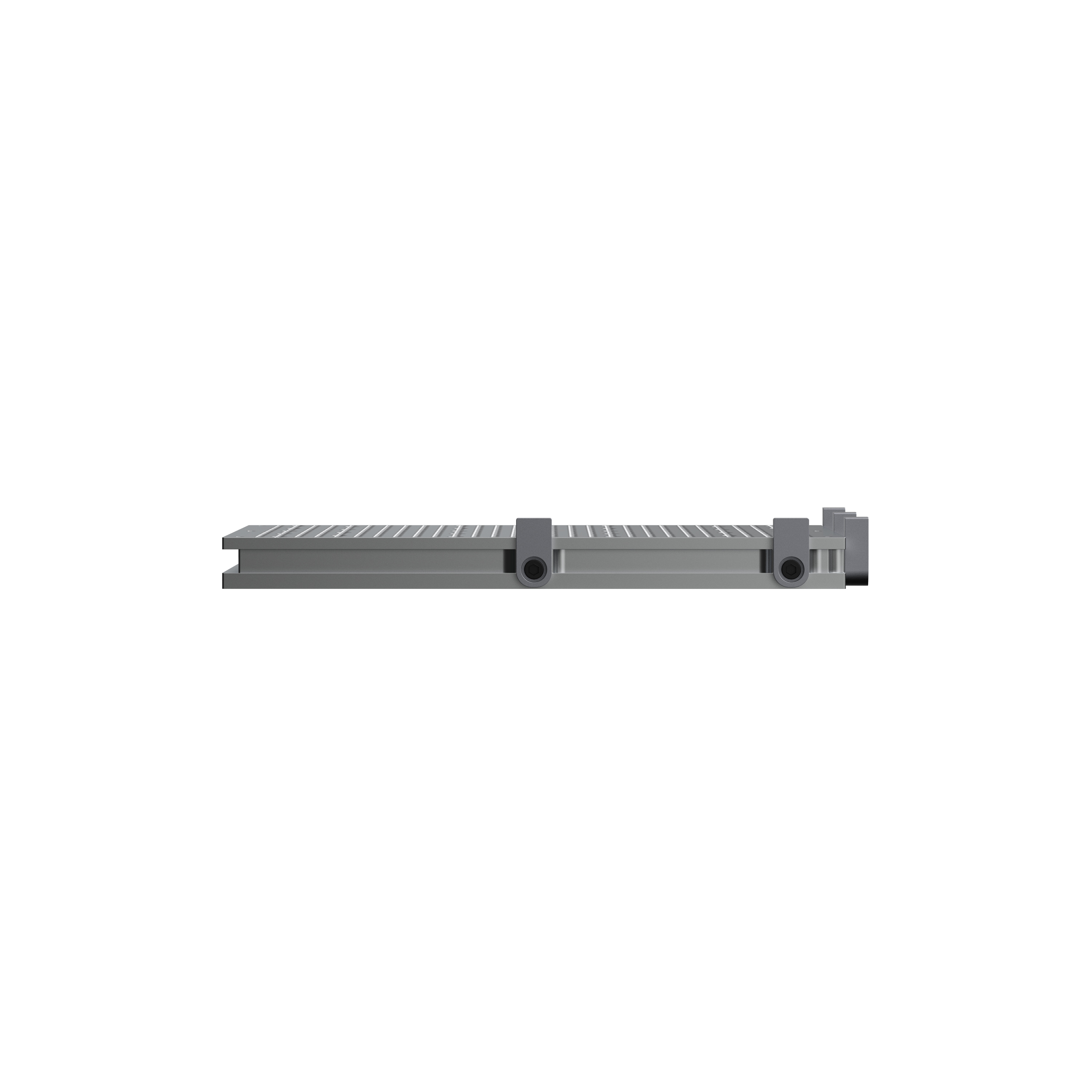

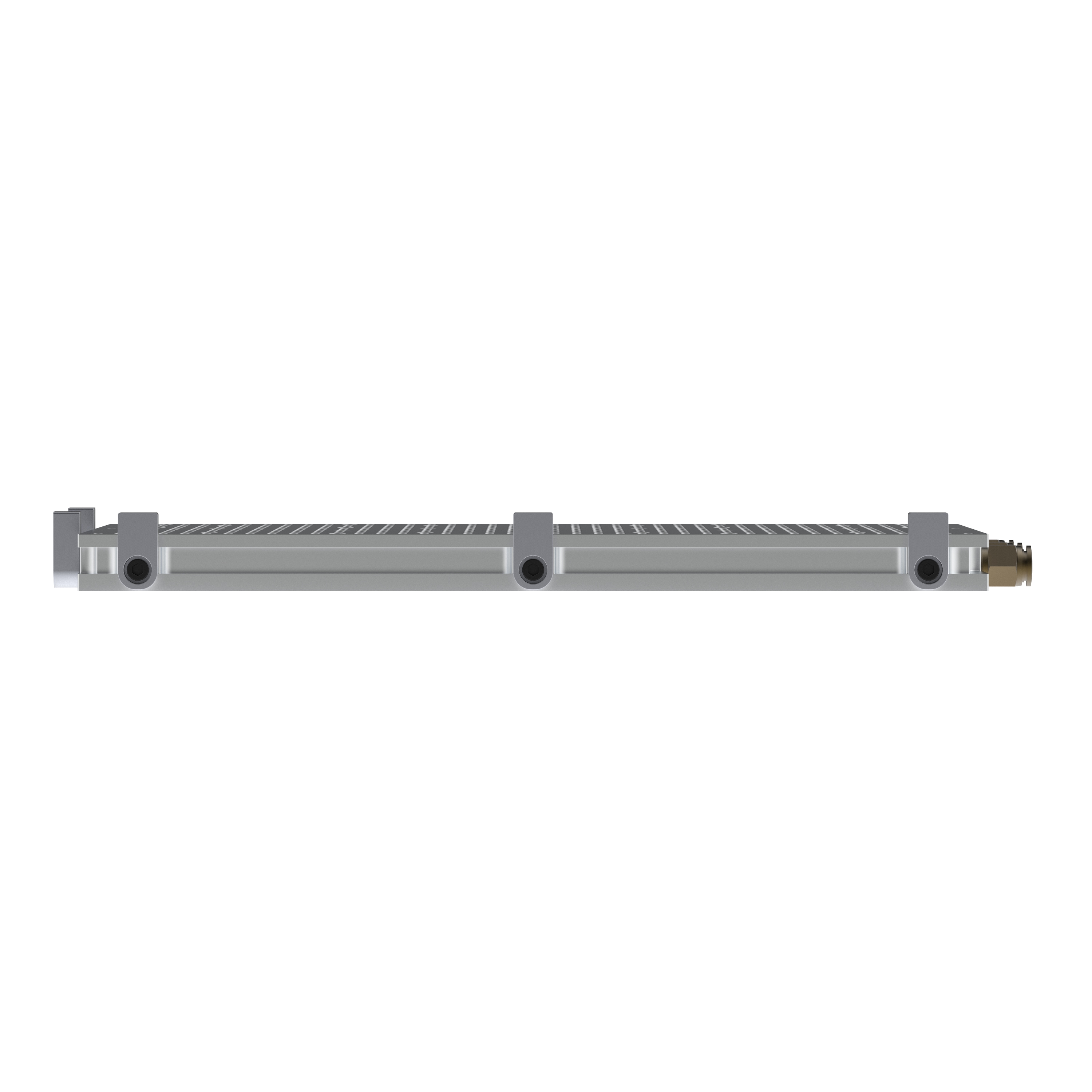

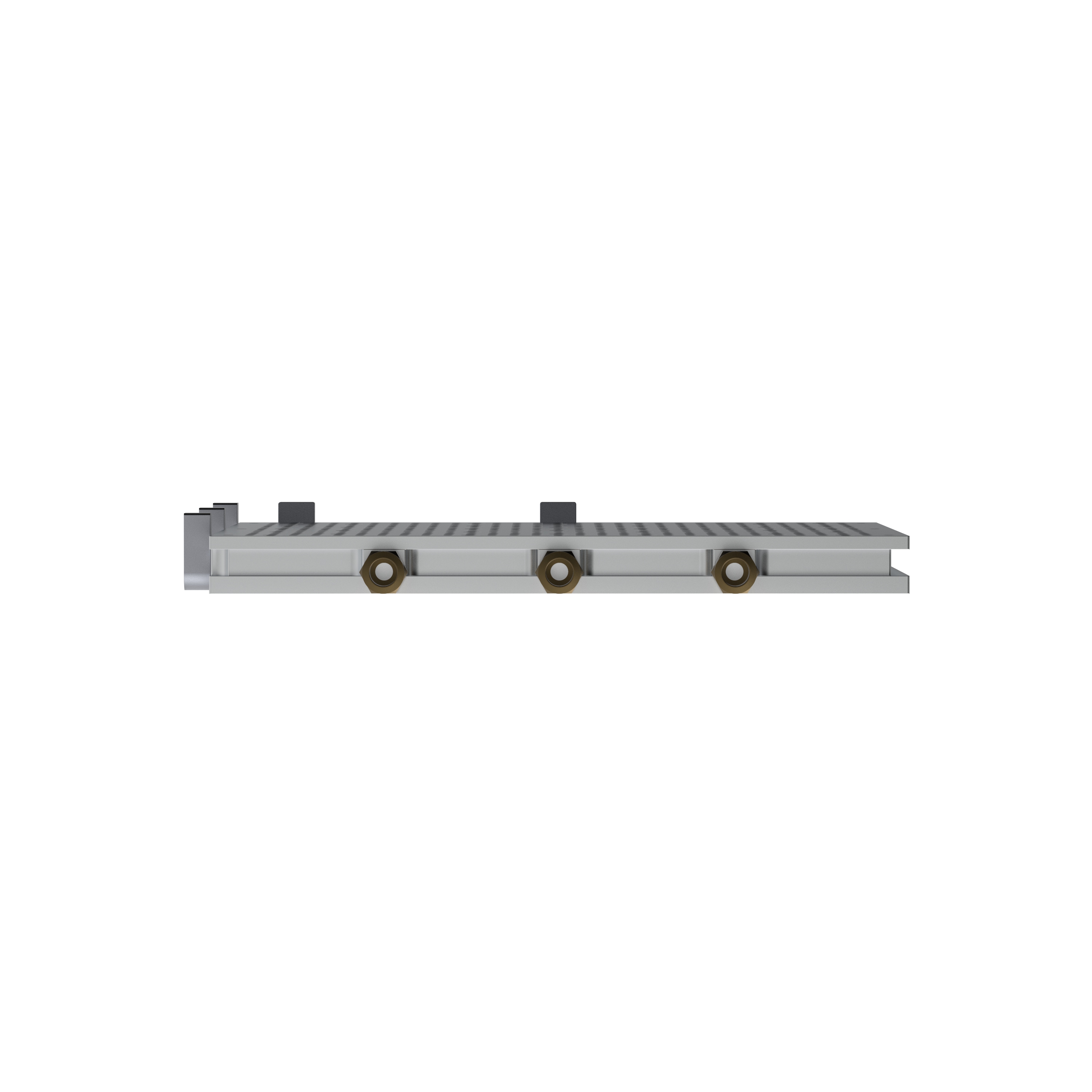

Vakuumplatte mit hoher Haltekraft, gefertigt aus Gussaluminium mit geschliffenen Funktionsflächen. Das Gewinderaster innerhalb der Saugfläche ermöglicht das Befestigen von zusätzlichen Spannelementen. Die Werkstückanschläge bieten eine hohe Flexibilität bei der Positionierung der zu bearbeitenden Werkstücke. Für Durchbrüche ist der Einsatz von Adaptermatten notwendig.
| Abmessungen [mm]: | 216x136x26, 316x216x26, 316x316x26, 416x316x26, 416x416x26, 516x216x26, 516x316x26, 516x416x26, 616x416x26, 616x516x26, 716x316x26, 716x516x26, 1016x316x26, 1016x516x26, 1016x616x26 |
|---|---|
| Gewicht [kg]: | 4, 9, 10, 12, 13, 15, 16, 18, 19, 20, 27, 30, 50, 55 |
| Gewinde: | 2xM6, 6xM6, 9xM8, 10xM8, 12xM6, 16xM8, 18xM8, 20xM8, 21xM8, 24xM8, 30xM8, 35xM8, 50xM8, 60xM8 |
| Gewinderaster [mm]: | 100x100 |
| Saugraster [mm]: | 10x10 |
| Spannfläche [mm]: | 216x136, 316x216, 316x316, 416x316, 416x416, 516x216, 516x316, 516x416, 616x416, 616x516, 716x316, 716x516, 1016x316, 1016x516, 1016x616 |
