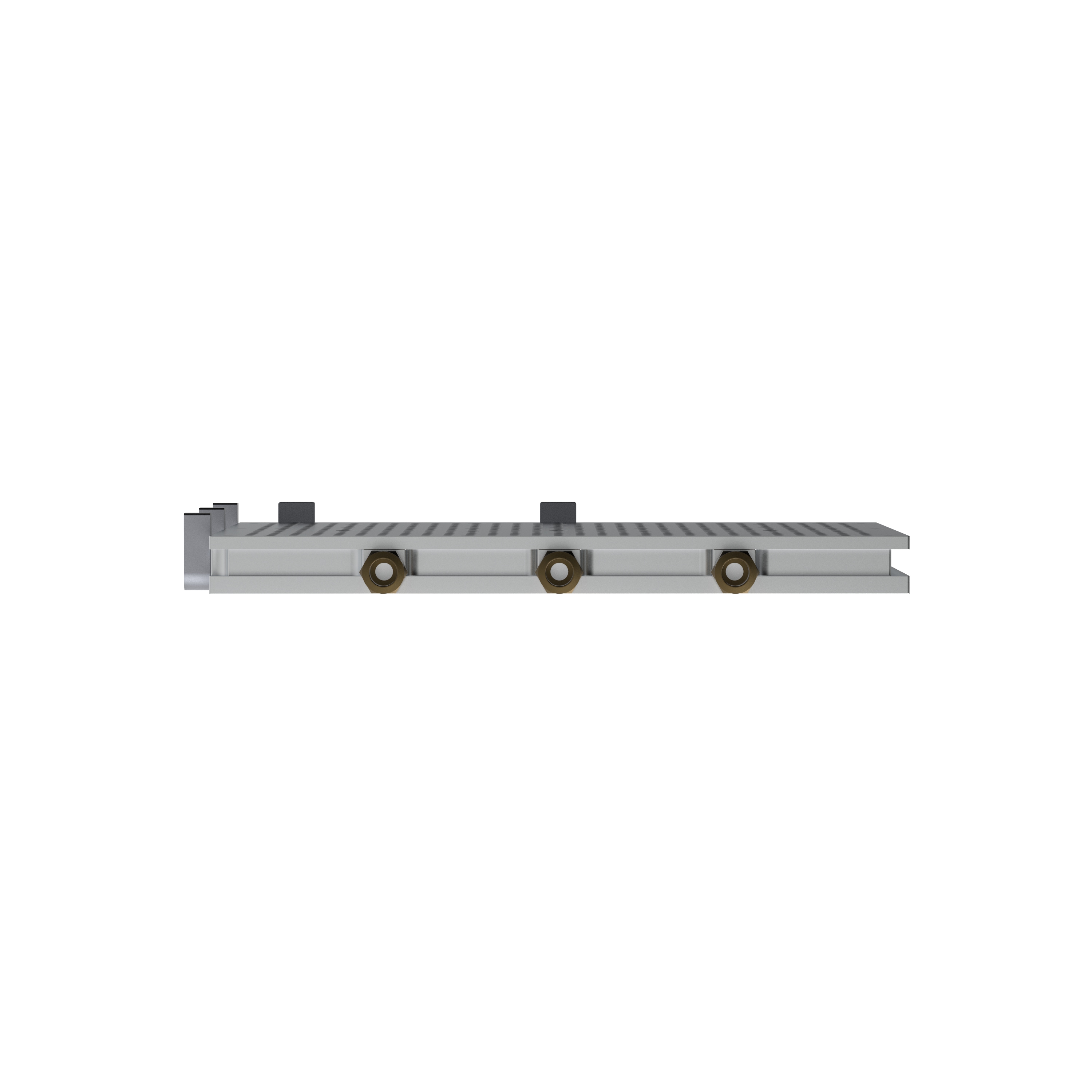

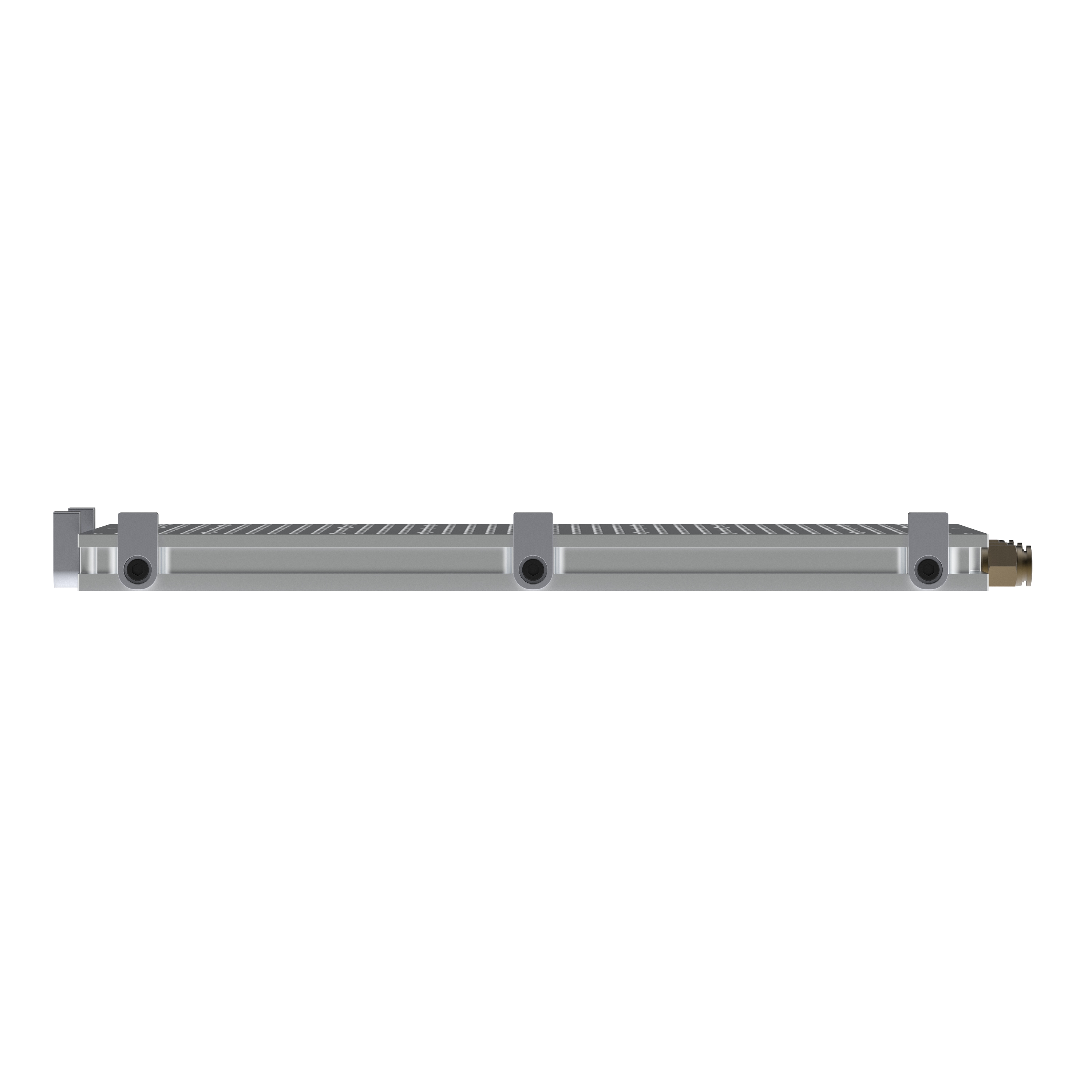

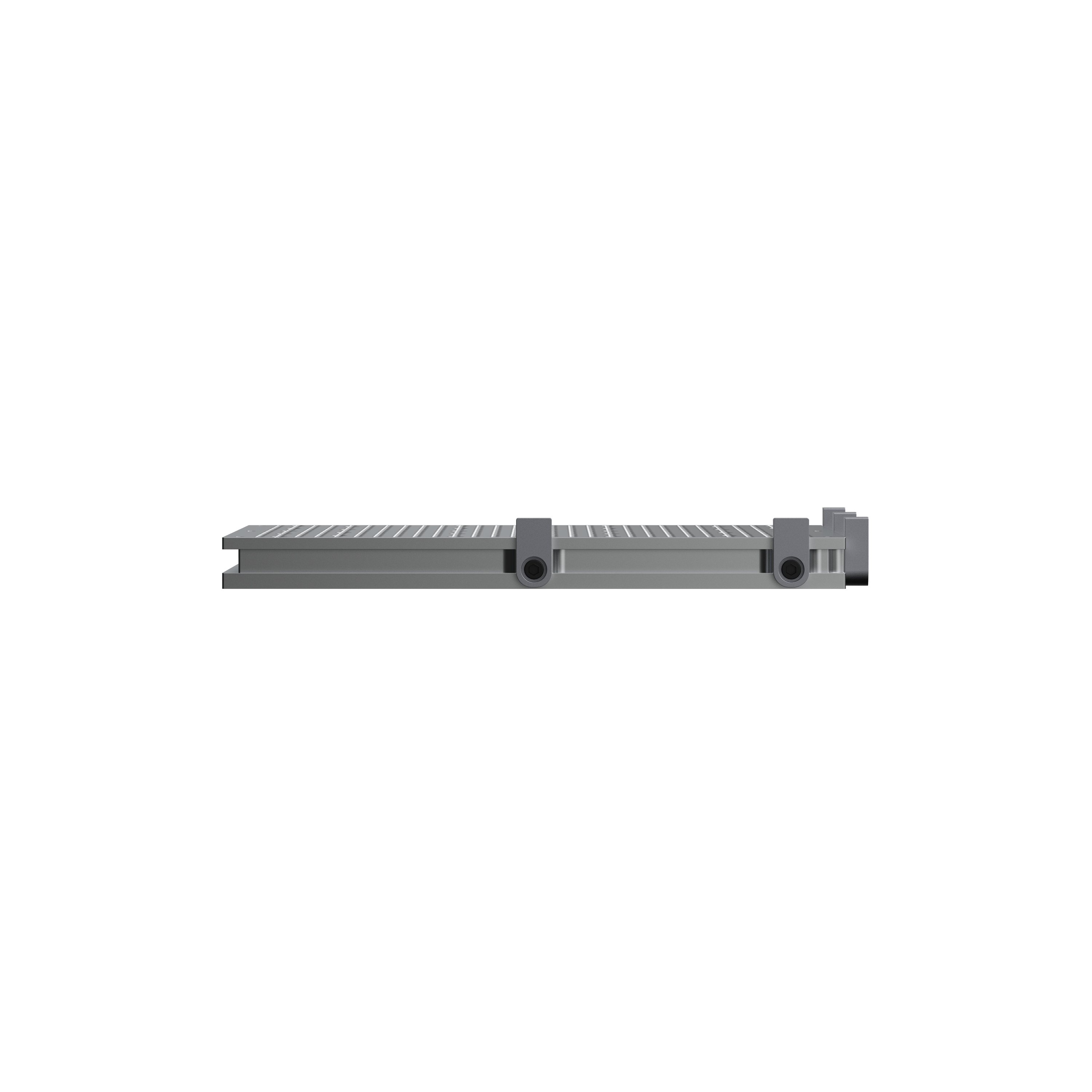

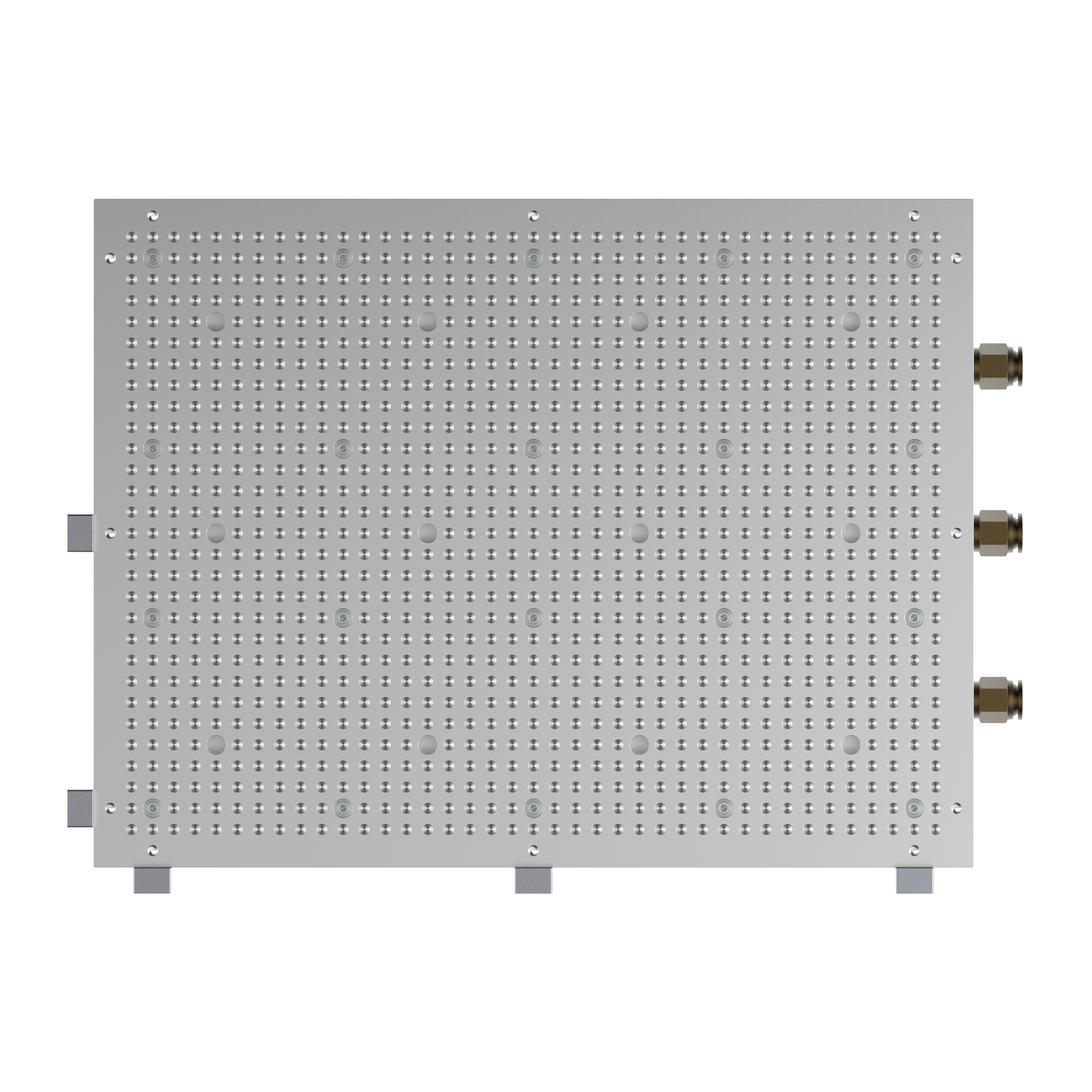

Vakuumplatte SPVPL Grid
ab 1,00 €*
1,00 €*
Dieses Produkt ist in 15 Ausführungen erhältlich.
Alle Varianten anzeigen
Produktnummer:
B900501284
Filter
| Vorschau | Produktnummer | Ausführung | Eigenes Feld | Abmessungen [mm] | Gewicht [kg] | Gewinde | Gewinderaster (mm) | Saugraster (mm) | Spannfläche [mm] |
|---|
Produktinformationen "Vakuumplatte SPVPL Grid"

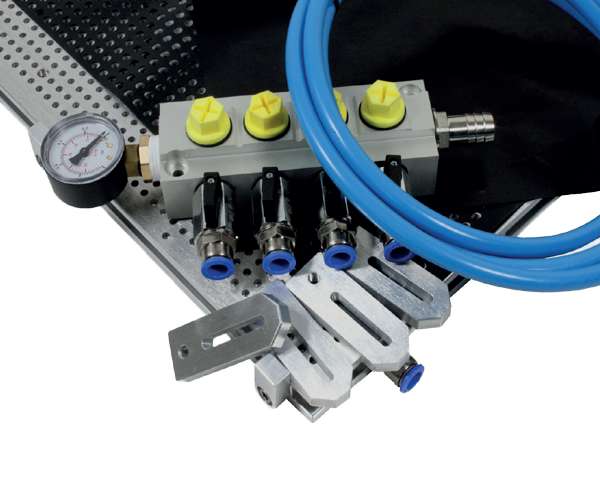

Vakuumplatte mit hoher Haltekraft, gefertigt aus Gussaluminium mit feingefrästen Funktionsflächen. Das Gewinderaster innerhalb der Saugfläche ermöglicht das Befestigen von zusätzlichen Spannelementen. Die Werkstückanschläge bieten eine hohe Flexibilität bei der Positionierung der zu bearbeitenden Werkstücke. Für Durchbrüche ist der Einsatz von Adaptermatten notwendig.
| Abmessungen [mm]: | 216x136x26, 316x216x26, 316x316x26, 416x316x26, 416x416x26, 516x216x26, 516x316x26, 516x416x26, 616x416x26, 616x516x26, 716x316x26, 716x516x26, 1016x316x26, 1016x516x26, 1016x616x26 |
|---|---|
| Gewicht [kg]: | 4, 9, 10, 12, 13, 15, 16, 18, 19, 20, 27, 30, 50, 55 |
| Gewinde: | 2xM6, 6xM6, 9xM8, 10xM8, 12xM6, 16xM8, 18xM8, 20xM8, 21xM8, 24xM8, 30xM8, 35xM8, 50xM8, 60xM8 |
| Gewinderaster (mm): | 100x100 |
| Saugraster (mm): | 10x10 |
| Spannfläche [mm]: | 216x136, 316x216, 316x316, 416x316, 416x416, 516x216, 516x316, 516x416, 616x416, 616x516, 716x316, 716x516, 1016x316, 1016x516, 1016x616 |
